    DZ-62/40概述
    DZ-62/40用于自动控制装置中，作为辅助继电器，用以扩大触点数量及提高触点容量。其中DZ-61型继电器用于直流电路，DZ-62型用于交流电路。
    DZ-62/40动作原理
    是根据电磁原理而产生的，属于快速动作继电器的一种，它具有一个交流或直流的吸引线圈。
    DZ-62/40结构特点
    体积小，为了产生较大的吸引力，导磁体采用优质电工钢制造，且将轭铁制成山形，在轭铁的中间铁芯上，对于直流继电器装有极靴，以增加吸力，对于交流继电器装有短路环，以消除触点的颤动。
    技术参数

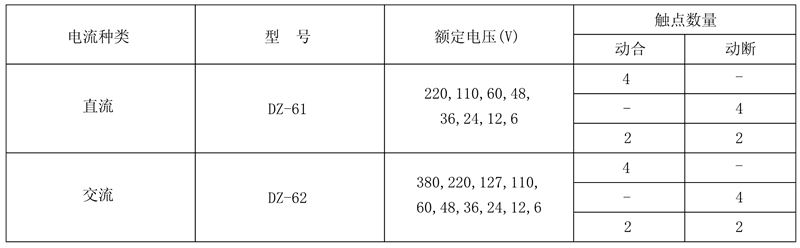

    ●DZ-62/40继电器的额定电压及触点数量如下表所示：
    DZ-62/40额定电压及触点数量
    ●动作电压：交流继电器不大于85%额定电压，直流继电器不大于75%额定电压。
    ●动作时间：在额定电压下不大于0.03s。
    ●功率消耗：在额定电压下交流继电器为6.5VA，直流继电器为5W。
    ●热稳定性：继电器能长期耐受110%的额定电压。
    ●触点断开能力：在直流电路当电压不超过250V和电流不超过1A并具有电感时间常数T=5ms，触点的断开功率为50W，在交流电路里当电压不超过250V和电流不大于2.5A时，功率因数不小于0.8时，触点的断开功率为500VA。
    ●触点长期允许接通电流：5A。
    ●电寿命：103次。
    ●机械寿命：5×103次。

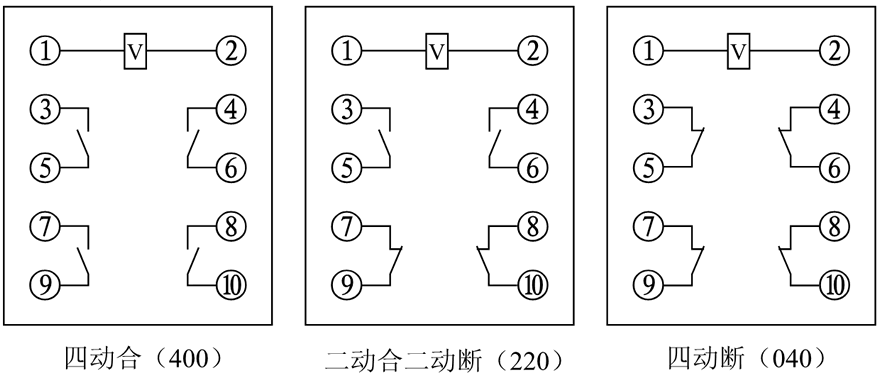

    DZ-62/40接线图
    DZ-62/40内部接线图

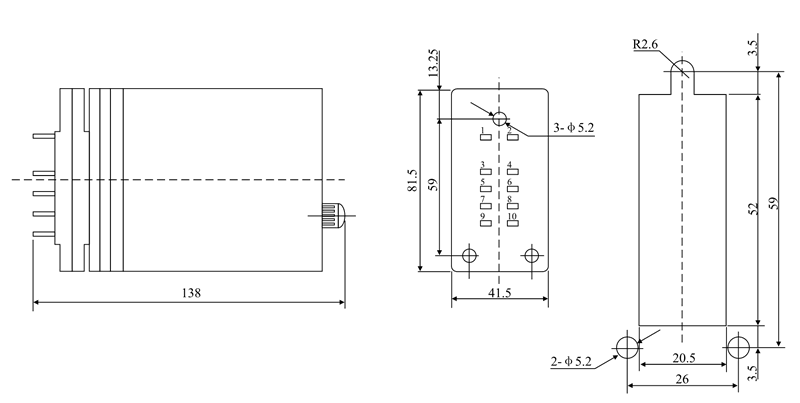

    DZ-62/40安装尺寸图
    DZ-62/40继电器安装尺寸及开孔尺寸图
