  • RX-D系列信号继电器
  • 所属类别:信号继电器
  • 辅助电源

    AC/DC:110V、220V

    启动方式

    电压启动、电流启动可选

    电流型启动电流

    0.01~4A

    电压型启动电压

    DC:110V、220V

    复归类型

    正极复归、负极复归可选

    安装方式

    35mm导轨条安装、面板安装

    我要询价留言

    选型手册下载

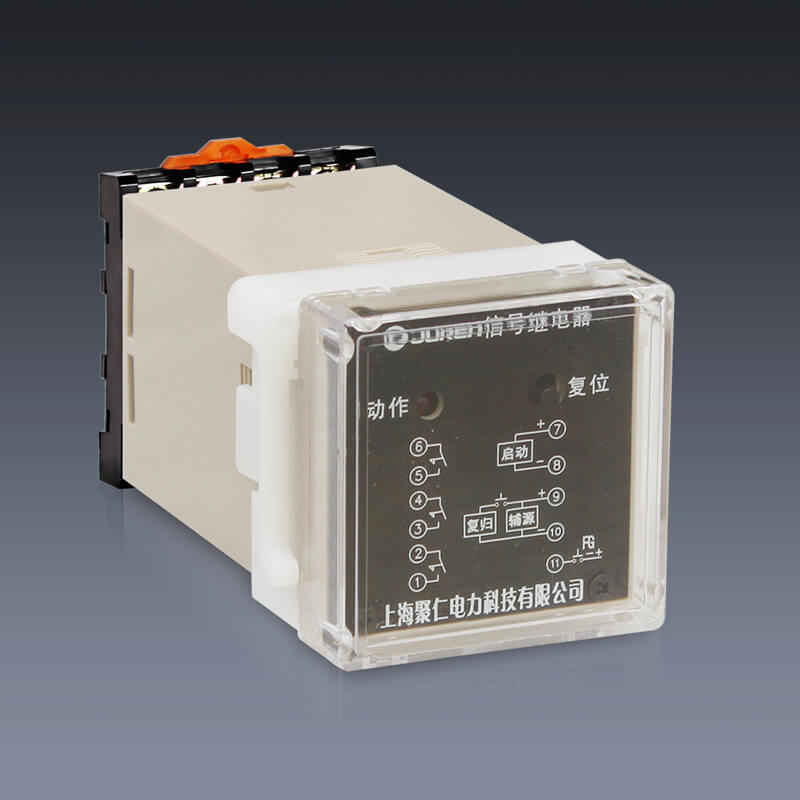

    • RX-D系列信号继电器
      用于直流操作的保护和自动控制装置中,作为故障动作的信号指示之用。本系列继电器由电子器件和进口小型继电器等构成,是电力系统中老式电磁式信号继电器更新换代的理想产品。

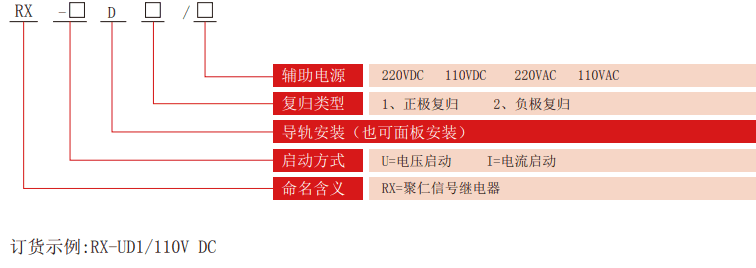

      RX-D系列信号继电器型号分类及含义
      RX-D系列信号继电器型号分类
      主要特点
      ■动作速度快,克服了原电磁式继电器不能指示真空开关快速动作信号的缺陷。
      ■既具有就地复归方式,又具有远方复归方式,可实现远程控制。
      ■复归方式有通电与断电两种,以便用户灵活选择;防震性能好,并可任意位置安装。
      ■既有电保持,又有磁保持,信号记忆可靠,带有多组动合触点,既可接入LED光字牌或白炽灯光字牌,也能满足远传要求。
      ■电流启动型启动电流通用范围宽(0.01~4A),极大地便于用户选型和压缩库存。
      ■可导轨安装也可面板开孔安装。
      主要技术参数

      辅助电源

      AC/DC:110V、220V

      启动方式

      电压启动、电流启动可选

      电流型启动电流

      0.01~4A

      电压型启动电压

      DC:110V、220V

      复归类型

      正极复归、负极复归可选

      安装方式

      35mm导轨条安装、面板安装

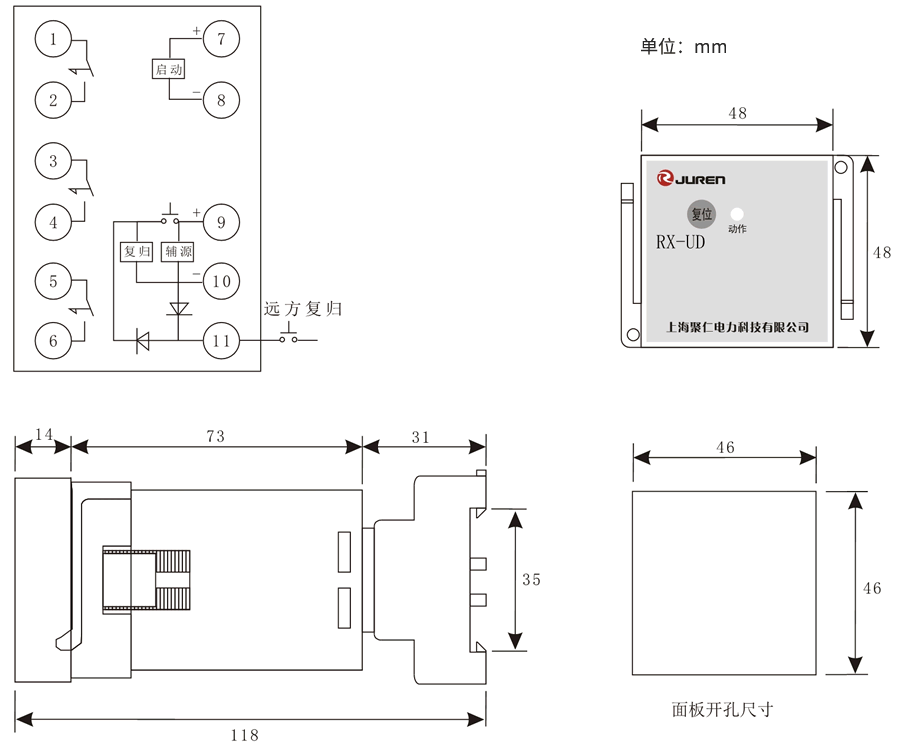

      RX-D信号继电器外形及安装尺寸图
      RX-D信号继电器外形及安装尺寸图
  • RWL系列无辅源电流继电器
  • 触点形式

    1开1闭、2常开、2常闭

    整定范围

    2~99.9A(极差0.1A)

    辅助电源

    无需辅助电源

    返回系数

    0.85~0.95

    安装结构

    凸出式固定、凸出式插拔、嵌入式插拔

    接线方式

    凸出式前接线、凸出式后接线、板前/板后接线

    查看产品详情

    选型手册下载

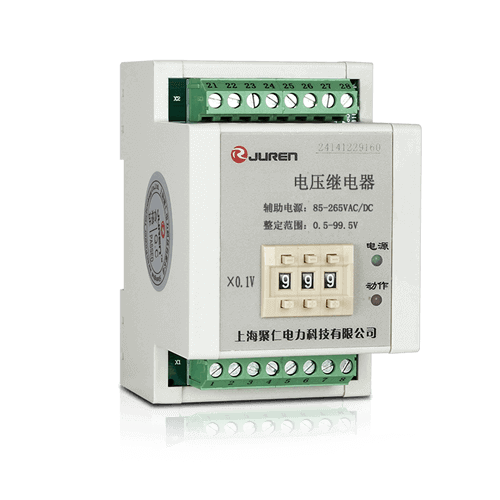

  • RWY-D系列电压继电器
