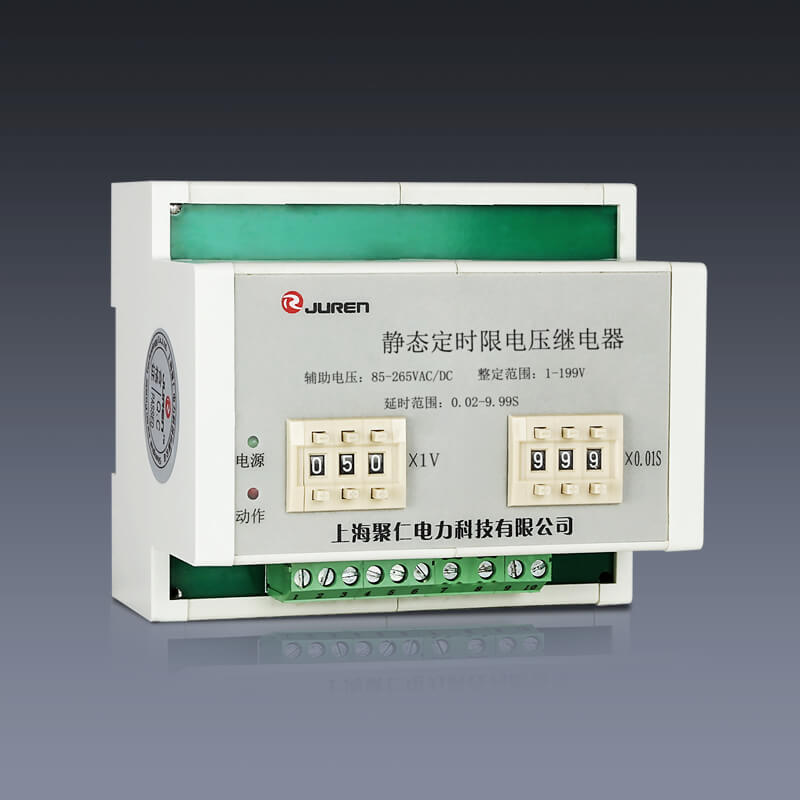

  • RY-DS系列定时限电压继电器
  • 所属类别:电压继电器
  • 触点形式

    2副转换延时触点

    整定范围

    1~199V,40~450V,级差1V

    延时范围

    0.02-9.99S, 级差0.01S

    辅助电源

    AC/DC:85~265V

    过电压返回系数

    0.85~0.95

    低电压返回系数

    1.02~1.12

    我要询价留言

    选型手册下载

    • RY-DS系列定时限电压继电器概述
      RY-DS系列静态定时限电压继电器用于发电机、变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的启动元件。是一款静态复合型继电器,复合了一个电压继电器,一个时间继电器。采用进口集成电路进行运算比较和延时,数码整定。电压和延时分别用三位拨码开关整定,具有整定范围宽、级差小、整定方便又直观、精度高误差小、无需校验、动作速度快、返回系数高、功耗低辅助电源采用拨码开关电源变换、交直流通用、工作电压范围大、接线简单、导轨安装、体积小等特点。

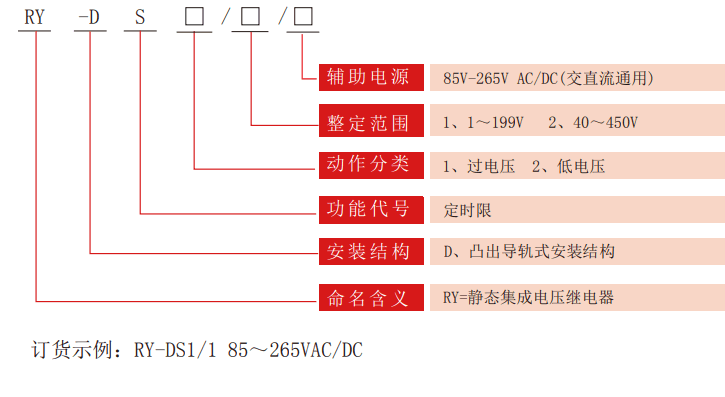

      RY-DS系列定时限电压继电器型号分类及含义
      RY-DS定时限型电压继电器型号分类
      RY-DS系列定时限技术参数

      触点形式

      2副转换延时触点

      整定范围

      1~199V,40~450V,级差1V

      延时范围

      0.02-9.99S, 级差0.01S

      辅助电源

      AC/DC:85~265V

      过电压返回系数

      0.85~0.95

      低电压返回系数

      1.02~1.12

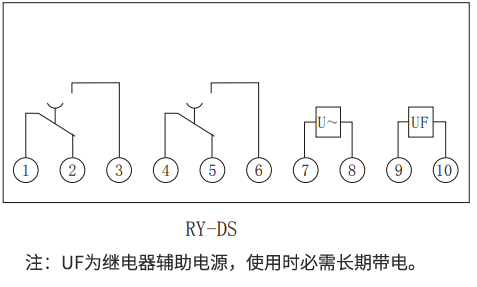

      内部接线图
      RY-DS系列定时限电压继电器内部接线图
      外形尺寸图
      RY-DS定时限电压继电器尺寸图
