首页> 产品中心>电压继电器

联系我们

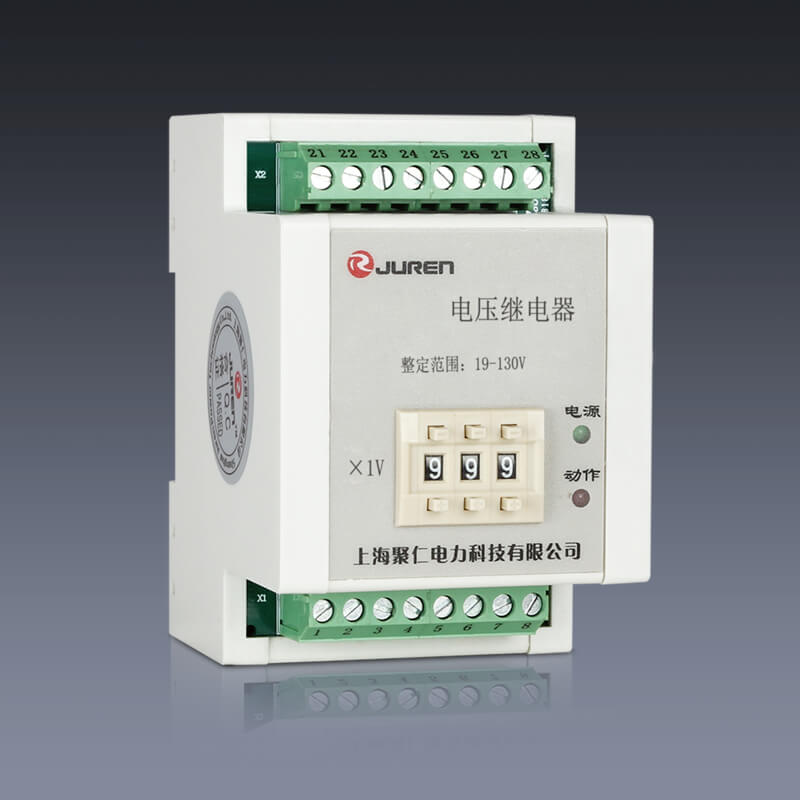

  • RWYII-D系列无辅源静态电压继电器
  • 所属类别:电压继电器
  • 触点形式

    2副转换触点

    整定范围

    1=19~130V,2=85~265V,极差1V

    过电压返回系数

    0.85~0.95

    低电压返回系数

    1.02~1.12

    触点容量

    长期允许接通电流为5A(常规)

    安装方式

    35mm导轨条安装

    我要询价留言

    • RWYII-D系列电压继电器概述

      RWYII-D系列电压继电器是在RWY-D的基础上进行升级的。体积更小、可无限拼装,可直接安装在开关柜的35mm导轨条上。采用无辅助电源集成电路设计,具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽。且作为低电压继电器使用无抖动现象,可替代电磁型电压继电器。

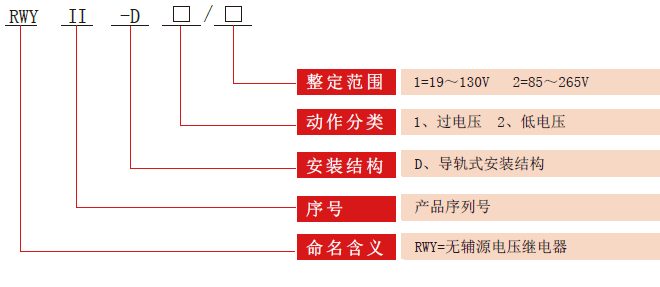

      RWYII-D系列电压继电器型号分类及含义
      RWYII-D电压继电器型号分类
      RWYII-D系列电压继电器技术参数

      触点形式

      2副转换触点

      整定范围

      1=19~130V,2=85~265V,极差1V

      过电压返回系数

      0.85~0.95

      低电压返回系数

      1.02~1.12

      触点容量

      长期允许接通电流为5A(常规)

      安装方式

      35mm导轨条安装

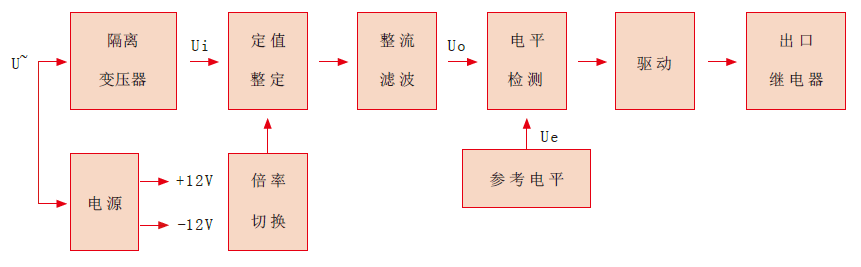

      RWYII-D电压继电器工作原理
      RWYII-D工作原理图
      RWYII-D继电器为静态继电器,采用进口集成电路构成;被测量的交流电压U~ 经隔离变压器降压后得到与被测电压成正比的电压Ui,经整定后进行整流,整流后脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo,在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo 低于参考电压,电平检测器输出正信号,驱动出口继电器,则本继电器处于动作状态。反之,不论是过电压继电器或是低电压继电器,若直流电压Uo高于参考电压Ue,电平检测器输出负信号继电器处于不动作状态。

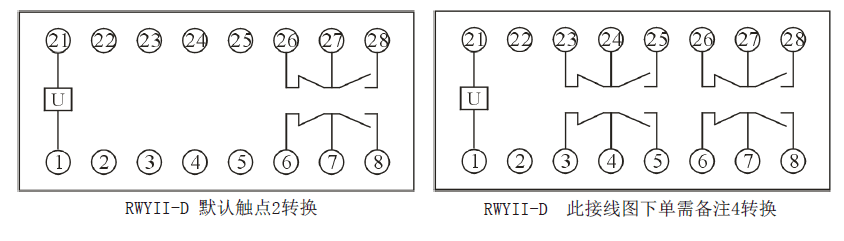

      内部接线图
      RWYII-D系列电压继电器内部接线图
      外形尺寸图
      RWYII-D电压继电器外形尺寸

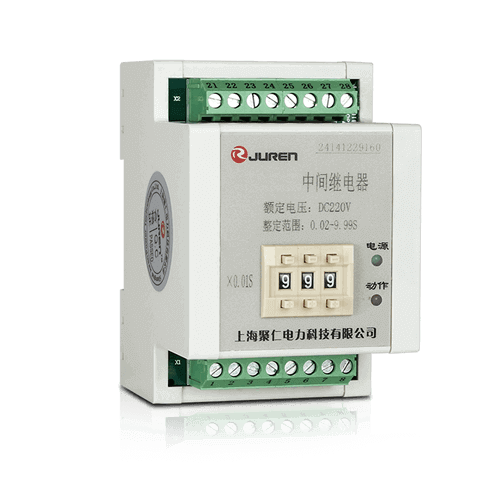

  • RZY-D静态中间继电器
  • 触点形式

    4转换、4开4闭、6转换

    触点容量

    长期允许接通电流为5A(常规)

    AC电压范围

    110V、220V、380V

    DC电压范围

    12V、24V、48V、110V、220V

    壳体宽度

    60mm,105mm(8转换)

    安装方式

    35mm导轨安装

    查看产品详情

  • RWY无辅源静态电压继电器
  • 触点形式

    1开1闭,2常开,2开1闭,2闭1开

    整定范围

    19~130V,85~265V,180~440V,极差1V

    辅助电源

    无需辅助电源

    返回系数

    过电压:0.85~0.95;低电压:1.02~1.12

    安装结构

    凸出式固定、凸出式插拔、嵌入式插拔

    接线方式

    凸出式前接线、凸出式后接线、板前/板后接线

    查看产品详情

  • RYII-D系列静态电压继电器
  • 触点形式

    2副转换触点

    整定范围

    1=0.5~99.9V,极差0.1V;2=1~199V,3=40~450V,极差1V

    辅助电源

    AC/DC:85~265V

    过电压返回系数

    0.85~0.95

    低电压返回系数

    1.02~1.12

    安装方式

    35mm导轨条安装

    查看产品详情
