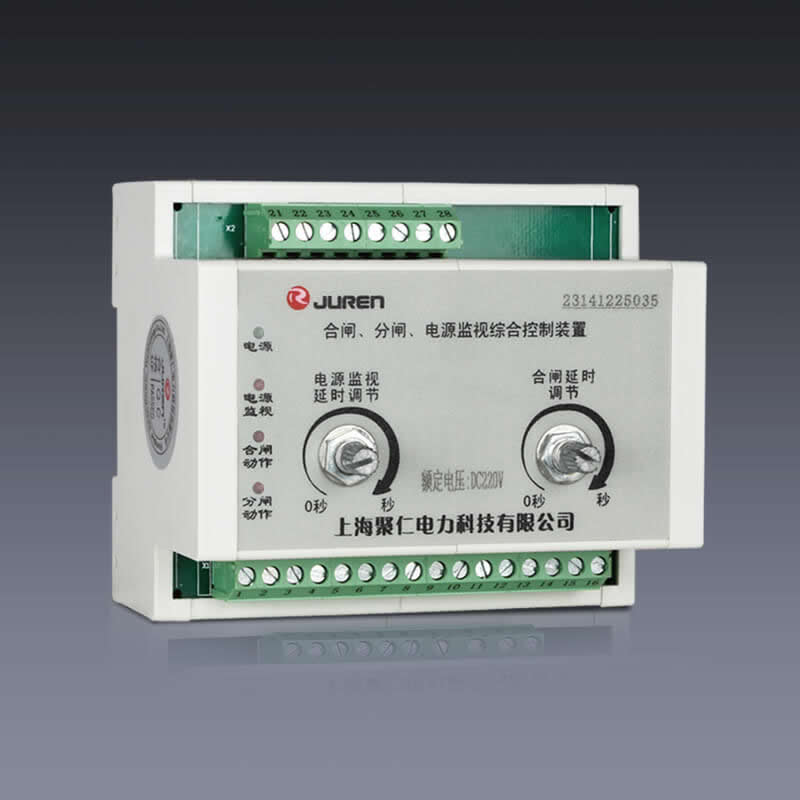

  • RZS-7D分闸、合闸、电源监视继电器
  • 所属类别:三合一继电器
  • 额定电压值

    AC/DC:110V,220V

    接通触点容量

    DC:2220V(10A)

    断开触点容量

    DC:2220V(τ=5ms) 50W

    动作延时

    不大于15ms

    返回延时

    分闸≤15ms,其它回路15ms~3s可调。

    动作电压

    交流≤75%,直流≤70%

    我要询价留言

    选型手册下载

    • RZS-7D系列分、合闸、电源监视继电器
      分闸、合闸、电源监视综合控制装置用于直流或交流操作的各种自动控制线路中,可以直接控制分闸、合闸回路,监视控制电源。并方便调节合闸延时,电源监视断电延时。

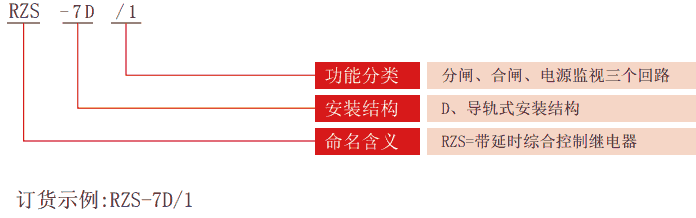

      RZS-7D系列分、合闸、电源监视继电器型号分类及含义
      RZS-7D系列分、合闸、电源监视继电器型号分类
      技术参数

      额定电压值

      AC/DC:110V,220V

      接通触点容量

      DC:2220V(10A)

      断开触点容量

      DC:2220V(τ=5ms) 50W

      动作延时

      不大于15ms

      返回延时

      分闸≤15ms,其它回路15ms~3s可调。

      动作电压

      交流≤75%,直流≤70%

      RZS-7D系列分、合闸、电源监视继电器接线图

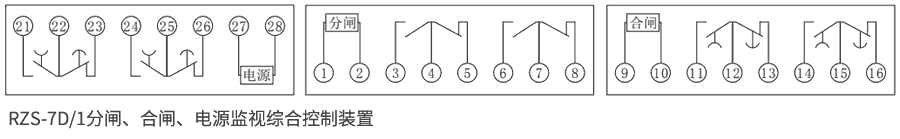

      RZS-7D系列分、合闸、电源监视继电器内部接线图
      外形尺寸图
      分闸、合闸、电源监视继电器尺寸图
