  • RS系列时间继电器
  • 所属类别:时间继电器
  • 触点容量

    长期允许接通电流为5A(常规)

    延时范围

    0.02~9.99S(极差0.01S);0.1~99.9S(极差0.1S)

    AC电压范围

    110V、220V

    DC电压范围

    12V、24V、48V、110V、220V

    安装结构

    凸出式固定、凸出式插拔、嵌入式插拔

    接线方式

    凸出式前接线、凸出式后接线、板前/板后接线

    我要询价留言

    选型手册下载

    • RS系列时间继电器概述

      用于电力系统二次回路继电保护及自动控制回路中,作为延时装置。RS系列时间继电器根据安装结构可分为RS-10时间继电器(凸出式固定结构)、RS-20时间继电器(凸出式插拔结构)、RS-30时间继电器(嵌入式插拔结构)。具有精度高、功耗小、动作时间准确、整定直观方便、范围宽等特点,是替代老式电磁式时间继电器的理想产品。

      RS系列时间继电器型号分类及含义
      RS-D时间继电器型号分类
      RS系列时间继电器技术参数

      触点容量

      长期允许接通电流为5A(常规)

      延时范围

      0.02~9.99S(极差0.01S);0.1~99.9S(极差0.1S)

      AC电压范围

      110V、220V

      DC电压范围

      12V、24V、48V、110V、220V

      安装结构

      凸出式固定、凸出式插拔、嵌入式插拔

      接线方式

      凸出式前/后接线、板前/板后接线

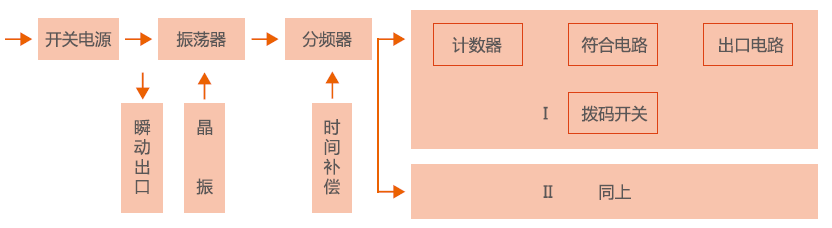

      RS时间继电器原理图
      时间继电器工作原理图

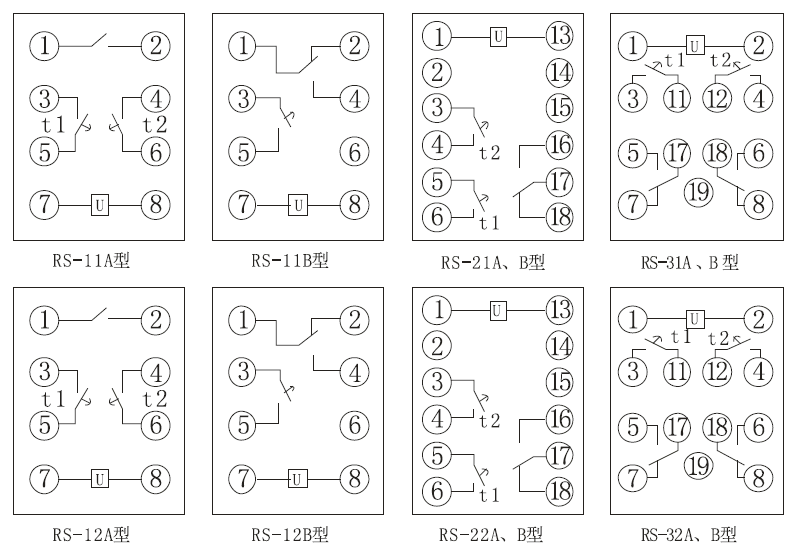

      内部接线图
      RS系列时间继电器内部接线图
      RS-10凸出式固定结构外形及接线方式
      RS-10时间继电器凸出式固定结构外形及接线方式
      RS-20凸出式插拔结构外形及接线方式
      RS-10时间继电器凸出式插拔结构外形及接线方式
      RS-30嵌入式插拔结构外形及接线方式
      RS-30时间继电器嵌入式插拔结构外形及接线方式
