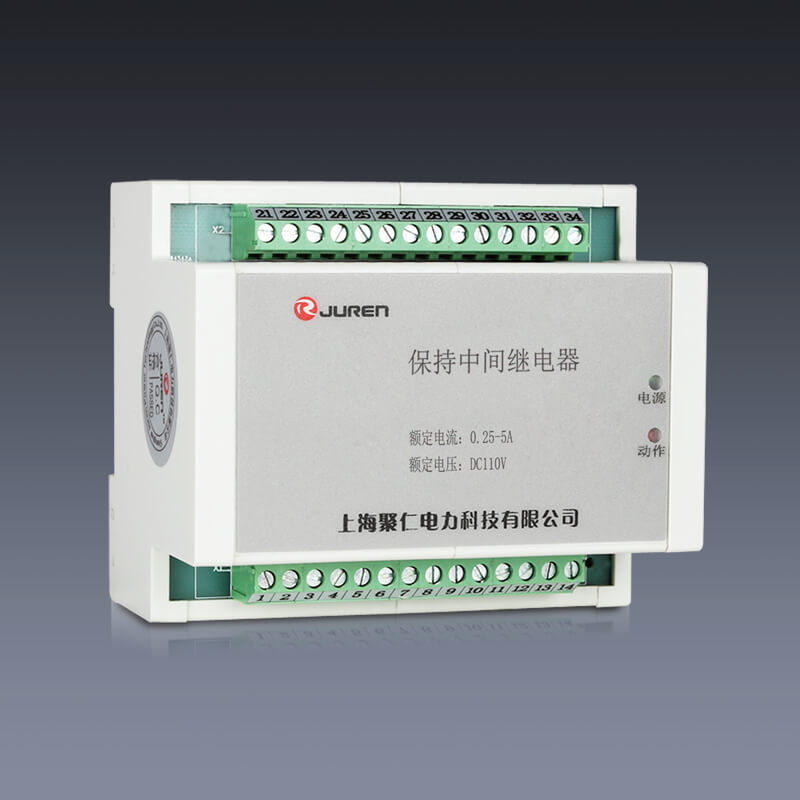

  • RZB-D保持中间继电器
  • 所属类别:中间继电器
  • 触点形式

    2开2闭4转换

    启动电流

    0.25~5A通用

    额定电压

    AC/DC:110V、220V

    辅助电源

    交直流通用

    触点容量

    长期允许接通电流为5A(常规)

    安装方式

    35mm导轨条安装

    我要询价留言

    选型手册下载

    • RZB-D系列保持中间继电器概述

      RZB-D系列保护中间继电器又称为防跳中间继电器,主要用于各种保护和自动控制装置中,以实现防跳作用,电压线圈和电流线圈均可作为启动和保持回路。是电力系统和自动化控制中老型电磁式DZB中间继电器更新首选产品。需要辅助电源具有以下特点:
      1、RZB-D系列保持中间继电器是采用导轨式安装结构,体积小,安装方便。
      2、电流、电压启动回路采用电子光隔启动,启动功耗小,启动电流0.25~5A通用。
      3、辅助电源交直流通用。
      4、采用多个进口小型密封继电器组成,功耗低发热小、动作时间快。
      5、触点容量大。

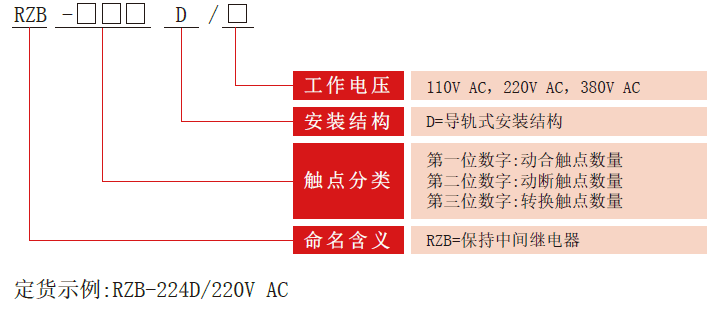

      RZB-D系列型号分类及含义
      RZB-D系列中间继电器型号分类
      RZB-D系列中间继电器技术参数

      触点形式

      2开2闭4转换

      启动电流

      0.25~5A通用

      额定电压

      AC/DC:110V、220V

      辅助电源

      交直流通用

      触点容量

      长期允许接通电流为5A(常规)

      安装方式

      35mm导轨条安装

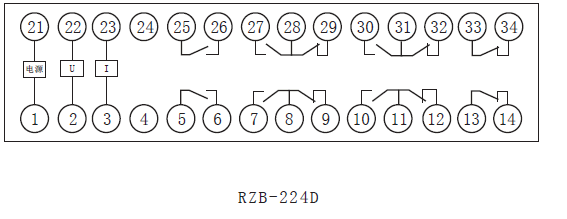

      内部接线图
      RZB-D系列中间继电器内部接线图
      外形尺寸图
      RZB-224D中间继电器尺寸
