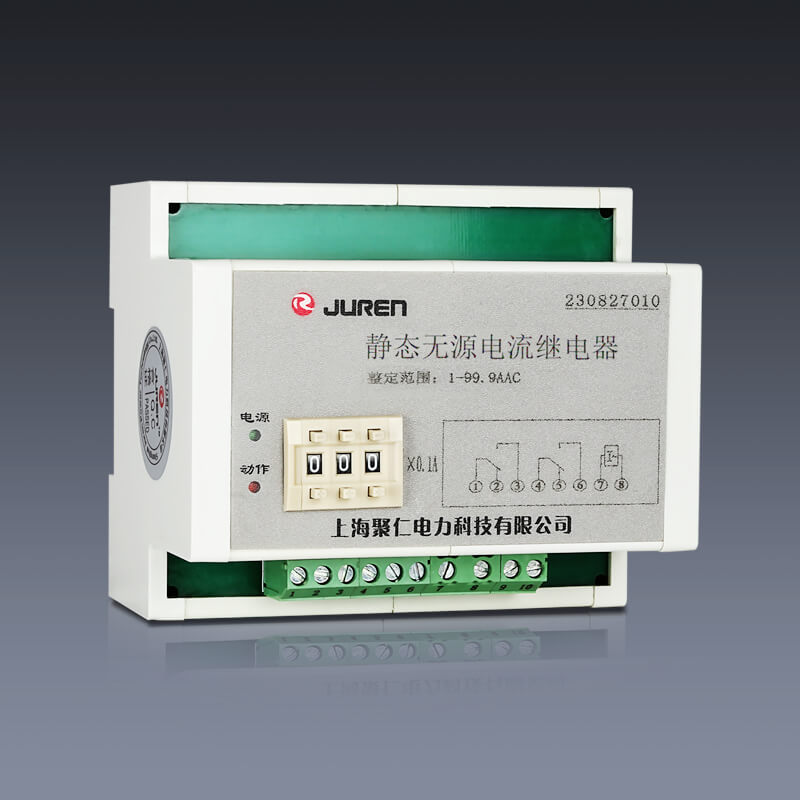

  • RWLII-D系列无辅源电流继电器
  • 所属类别:电流继电器
  • 触点形式

    2副转换触点

    整定范围

    2~99.9A

    返回系数

    0.85~0.95

    返回时间

    不大于27ms

    交流额定值

    5A,50Hz(可长期接通15A电流)

    安装方式

    35mm导轨安装

    我要询价留言

    • RWLII-D系列无辅源电流继电器概述
      RWLII-D系列无辅源电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。采用集成电路静态型继电器,具有精度高、功耗小、动作时间快,返回系数高、整定直观方便、范围宽,无需直流辅助电源可替代电磁型电流继电器。采用拨码开关整定电流值,改变整定值无需校验,整定范围宽,有利于用户压缩库存品种。

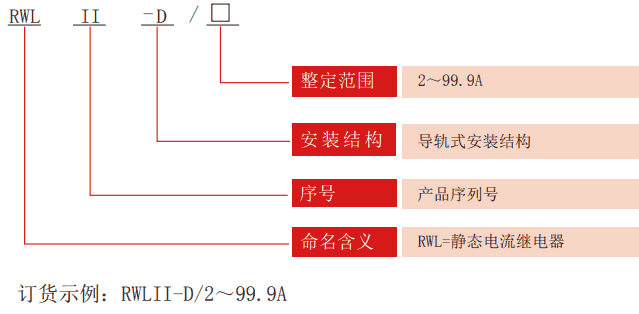

      RWLII-D系列无辅源电流继电器型号分类及含义
      RWLII-D系列无辅源电流继电器型号分类
      RWLII-D系列无辅源电流继电器技术参数

      触点形式

      2副转换触点

      整定范围

      2~99.9A

      返回系数

      0.85~0.95

      返回时间

      不大于27ms

      交流额定值

      5A,50Hz(可长期接通15A电流)

      安装方式

      35mm导轨安装

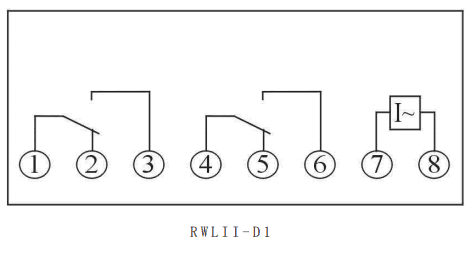

      内部接线图
      RWLII-D系列无辅源电流继电器内部接线图
      外形尺寸图
      RWLII-D系列无辅源电流继电器尺寸图
