  • RZXL-D小电流中间继电器
  • 所属类别:中间继电器
  • 触点形式

    2开2闭4转换

    启动回路电流

    不大于1mA

    额定电压

    AC/DC:110V,220V

    辅助电源

    交直流通用

    触点容量

    长期允许接通电流为5A(常规)

    安装方式

    35mm导轨条安装

    我要询价留言

    选型手册下载

    • RZXL-D系列小电流中间继电器概述

      RZXL-D系列小电流中间继电器用于断路器合位监视,跳位监视,电源失电监视回路中,特别适合新型的进口开关。常规型号为RZXL-224D(2常开2常闭4转换),更多小电流中间继电器型号请来电咨询。本产品具有以下特点:
      1、采用导轨式安装结构,体积小,安装方便。
      2、跳位、合位采用电子光隔启动,启动电流小、内阻大、交直流通用。
      3、辅助电源交直流通用。
      4、采用多个进口小型密封继电器组成,功耗低发热小、动作时间快。
      5、触点容量大。

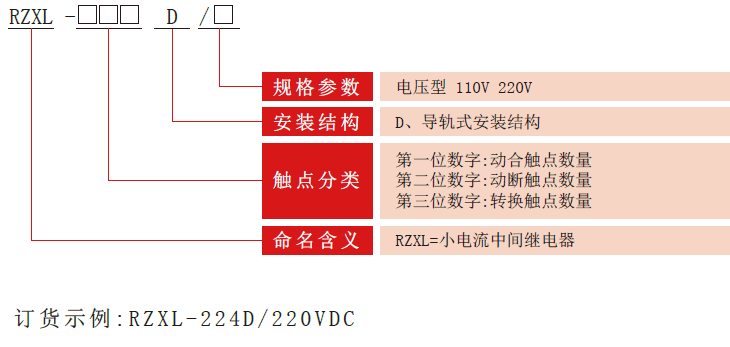

      RZXL-D系列型号分类及含义
      RZXL-D系列小电流中间继电器型号分类
      RZXL-D系列中间继电器技术参数

      触点形式

      2开2闭4转换

      启动回路电流

      不大于1mA

      额定电压

      AC/DC:110V、220V

      辅助电源

      交直流通用

      直流动作时间

      大不于15ms

      交流动作时间

      大不于25ms

      直流动作电压

      不大于额定电压70%

      交流动作电压

      不大于额定电压80%

      触点容量

      长期允许接通电流为5A(常规)

      安装方式

      35mm导轨条安装

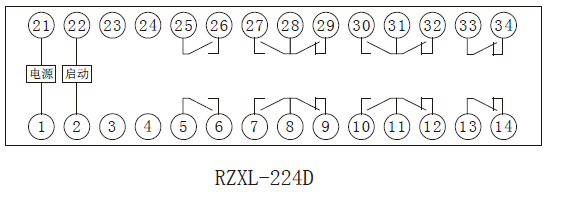

      内部接线图
      RZXL-D系列小电流启动中间继电器内部接线图
      外形尺寸图
      RZXL-224D小电流中间继电器尺寸
