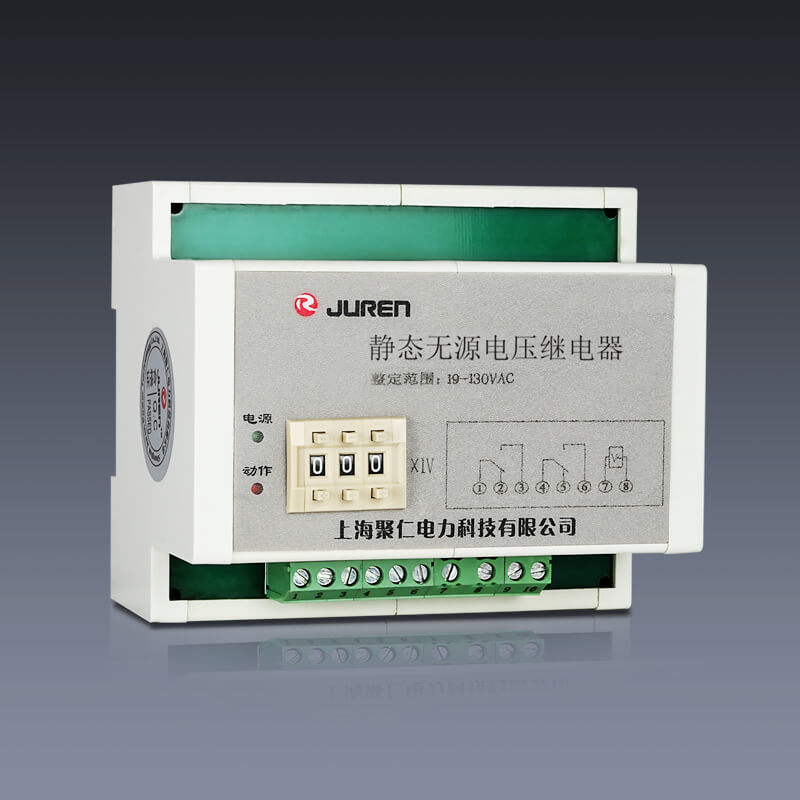

  • RWY-D系列电压继电器
  • 所属类别:电压继电器
  • 整定范围

    19V~130V、85V~265V、180V~440V,级差为1V

    过电压返回系数

    0.85~0.95

    低电压返回系数

    1.02~1.12

    功率消耗

    交流回路功耗小于1.5VA(交流额定值100V时)

    返回时间

    不大于27ms

    安装方式

    35mm导轨安装

    我要询价留言

    • RWY-D系列电压继电器概述

      用于发电机,变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的启动元件。采用集成电路,具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。且作为低电压继电器使用无抖动现像,无需直流辅助电源可替代电磁型电压继电器。RWY-D系列电压继电器采用导轨安装壳体,此种壳体体积小、外形美观、轻便,重量只有300-500g,可无限拼装,符合欧规标准,可直接安装在开关柜35mm导轨条上,极大的提高了安装密度,方便接线。

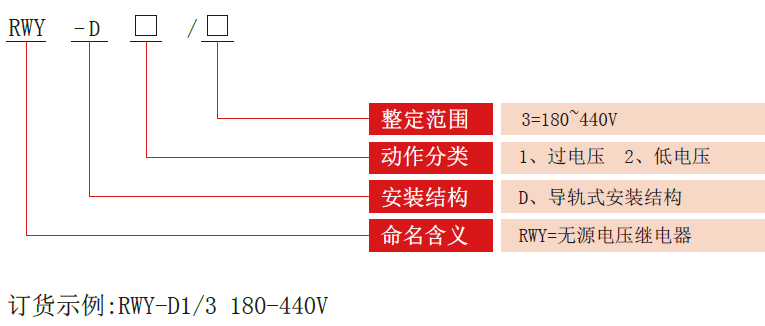

      RWY-D系列电压继电器型号分类及含义
      RWY-D电压继电器型号分类
      RWY-D系列电压继电器技术参数

      整定范围

      19V~130V、85V~265V、180V~440V,级差为1V

      过电压返回系数

      0.85~0.95

      低电压返回系数

      1.02~1.12

      功率消耗

      交流回路功耗小于1.5VA(交流额定值100V时)

      返回时间

      不大于27ms

      安装方式

      35mm导轨安装

      RWY-D电压继电器工作原理
      RWY-D工作原理图
      RWY-D电压继电器为静态继电器,采用进口集成电路构成,被测量的交流电压U~ 经隔离变压器降压后得到与被测电压成正比的电压Ui,经整定后进行整流,整流后脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo,在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo低于参考电压,电平检测器输出正信号,驱动出口继电器,则本继电器处于动作状态。反之,不论是过电压继电器或是低电压继电器,若直流电压Uo高于参考电压Ue,电平检测器输出负信号,处于不动作状态。

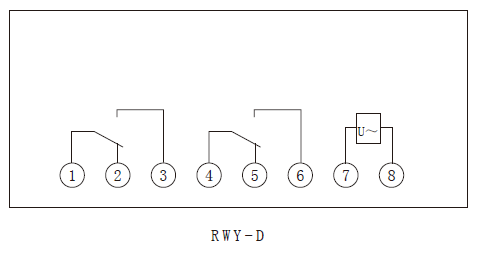

      内部接线图
      RWY-D系列电压继电器内部接线图
      外形尺寸图
      RWY-D电压继电器尺寸
