  • RL系列静态电流继电器
  • 所属类别:电流继电器
  • 触点形式

    1开1闭、2常开、2常闭

    整定范围

    0.1~9.99A(极差0.01A);1~99.9A(极差0.1A)

    辅助电源

    AC/DC:85~265V

    返回系数

    0.85~0.95

    安装结构

    凸出式固定、凸出式插拔、嵌入式插拔

    接线方式

    凸出式前接线、凸出式后接线、板前/板后接线

    我要询价留言

    • RL系列电流继电器概述
      RL系列电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。采用集成电路型继电器,具有精度高、功耗小、动作时间快,返回系数高、整定直观方便、范围宽等特点。提供直流辅助电源后可替代电磁型电流继电器。RL系列电流继电器根据安装结构分为:RL-10(凸出式固定结构)、RL-20(凸出式插拔结构)、RL-30(嵌入式插拔结构)分别替代 DL-10、DL-20、DL-30等系列电磁型电流继电器。RL系列电流继电器采用拨码开关整定电流值,整定范围为0.1-99.9A,改变整定值无需校验,整定范围宽,有利于用户压缩库存品种。 工作电源采用开关电源变换,85V~265V交直流通用,使用方便。

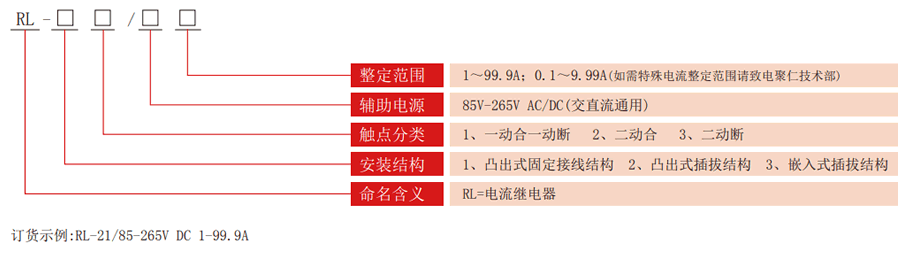

      RL系列电流继电器型号分类及含义
      RL系列电流继电器型号分类
      RL系列电流继电器技术参数

      触点形式

      1开1闭、2常开、2常闭

      整定范围

      0.1~9.99A(极差0.01A);1~99.9A(极差0.1A)

      辅助电源

      AC/DC:85~265V

      返回系数

      0.85~0.95

      安装结构

      凸出式固定、凸出式插拔、嵌入式插拔

      接线方式

      凸出式前接线、凸出式后接线、板前/板后接线

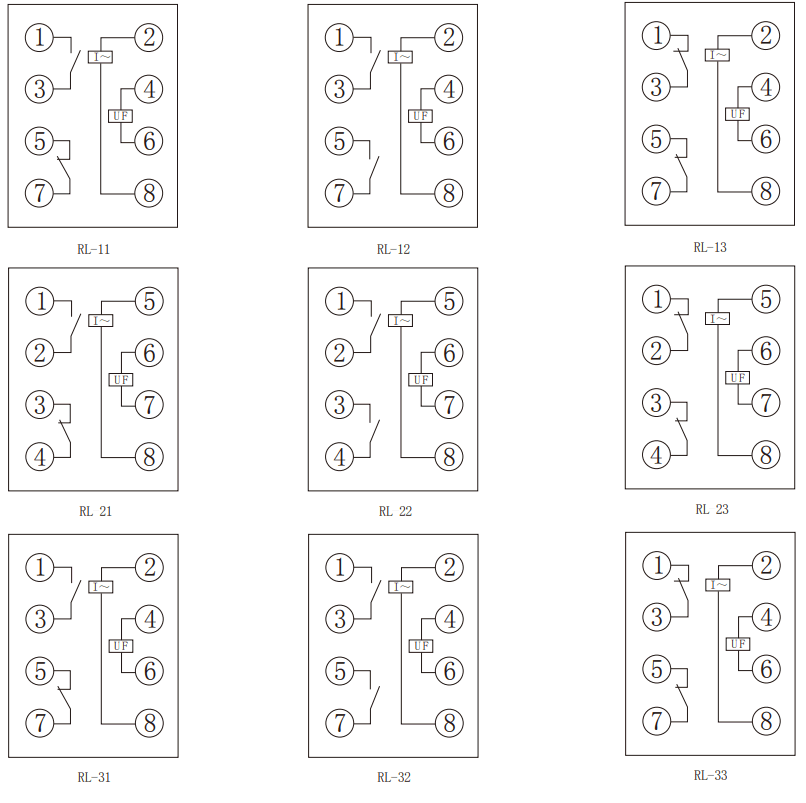

      内部接线图
      RL系列电流继电器内部接线图

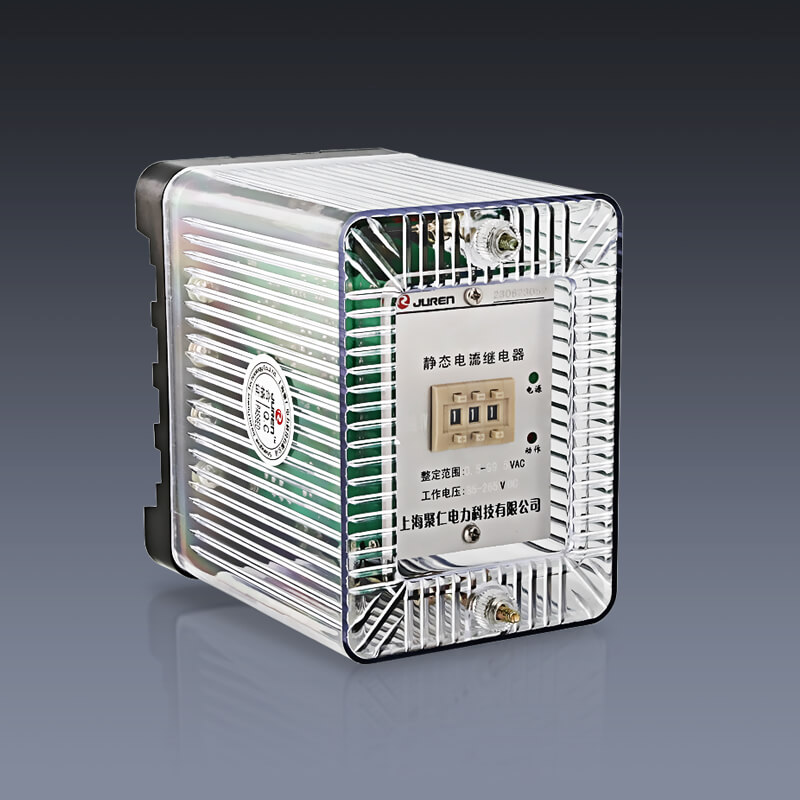

      RL-10凸出式固定结构外形及接线方式
      RL-10凸出式固定结构外形及接线方式

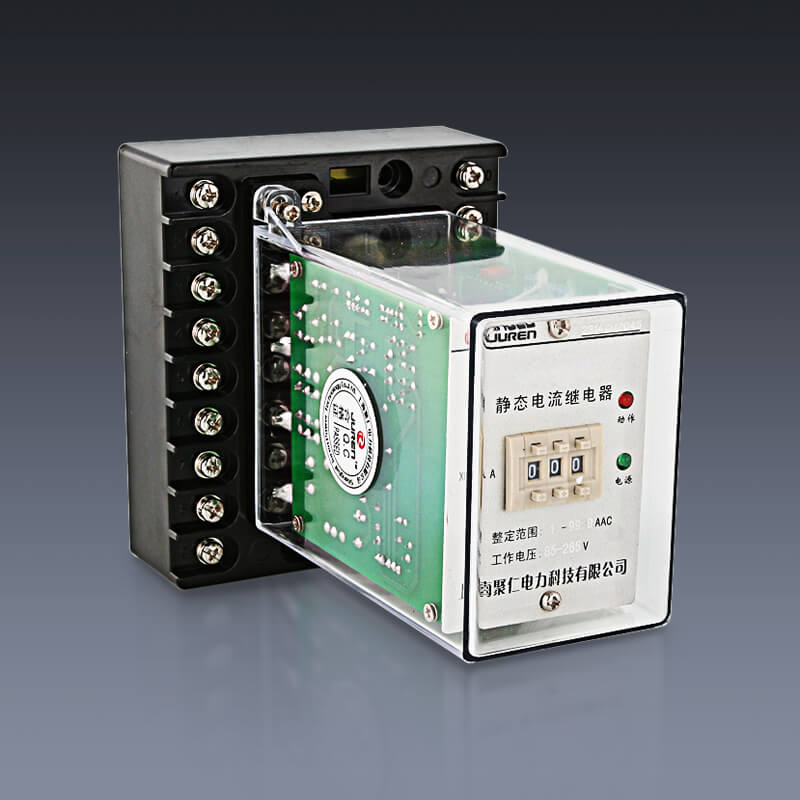

      RL-20凸出式插拔结构外形及接线方式
      RL-20凸出式插拔结构外形及接线方式
      RL-30嵌入式插拔结构外形及接线方式
      RL-30嵌入式插拔结构外形及接线方式
