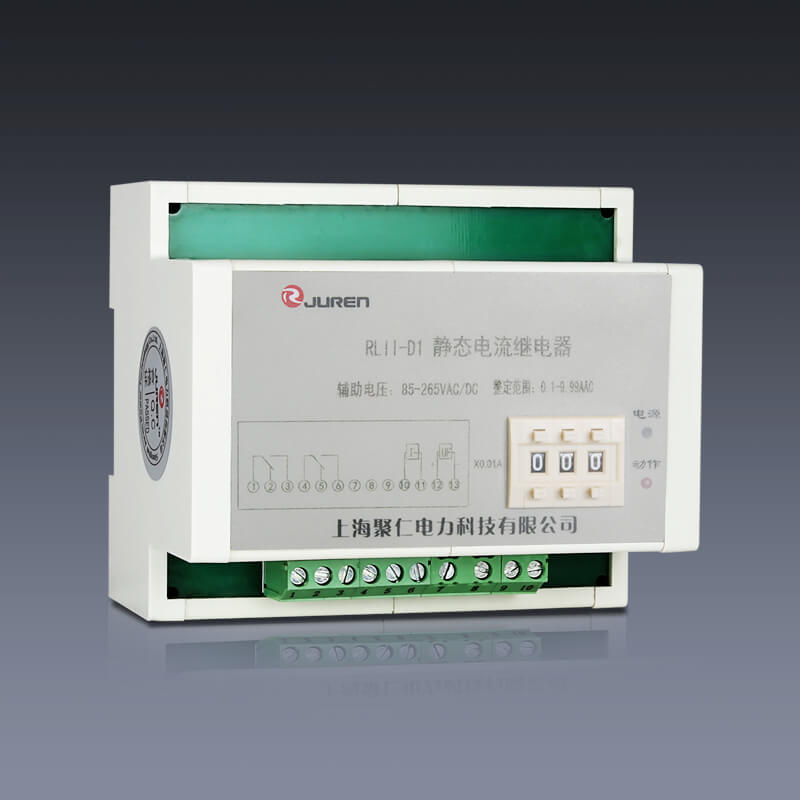

  • RLII-D系列静态电流继电器
  • 所属类别:电流继电器
  • 触点形式

    2付转换触点、3付转换触点

    整定范围

    1~99.9A,0.1~9.99A

    返回系数

    0.85~0.95

    返回时间

    不大于27ms

    功率消耗

    交流回路功耗小于0.5VA(交流额定值5A时)

    安装方式

    导轨安装

    我要询价留言

    选型手册下载

    • RLII-D系列静态电流继电器概述
      RLII-D系列静态电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。采用集成电路静态型继电器,具有精度高、功耗小、动作时间快,返回系数高、整定直观方便、范围宽,提供直流辅助电源后可替代电磁型电流继电器。RLII-D系列电压继电器采用导轨安装壳体,此种壳体积小、外形美观、轻便,重量只有300-500g,可多个拼装,符合欧规标准,可直接安装在开关柜35mm导轨条上,提高了安装密度,方便接线。
      RLII-D系列静态电流继电器工作原理

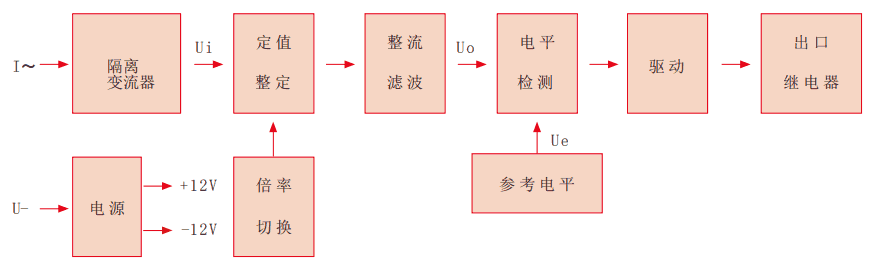

      RLII-D系列静态电流继电器工作原理图
      RLII-D静态电流继电器为静态继电器,采用进口集成电路构成。被测量的交流电流I~经隔离变流器后,在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo低于参考电压,电平检测器输出正信号,驱动出口继电器,继电器处于动作状态,反之,若直流电压Uo高于参考电压Ue,电平检测输出负信号,电流继电器处于不动作状态。
      RLII-D系列静态电流继电器型号分类及含义

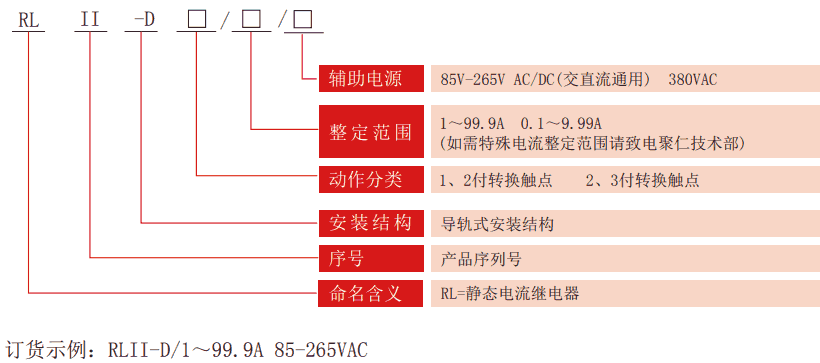

      RLII-D系列静态电流继电器型号分类
      RLII-D系列静态电流继电器技术参数

      触点形式

      2付转换触点、3付转换触点

      整定范围

      1~99.9A,0.1~9.99A

      返回系数

      0.85~0.95

      返回时间

      不大于27ms

      功率消耗

      交流回路功耗小于0.5VA(交流额定值5A时)

      安装方式

      导轨安装

      内部接线图

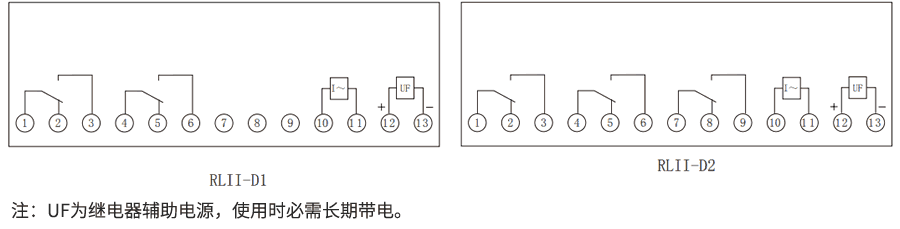

      RLII-D系列静态电流继电器内部接线图
      外形尺寸图
      RLII-D静态电流继电器尺寸图
  • RL-DS系列定时限电流继电器
  • 触点形式

    2副转换延时触点

    整定范围

    0.1~9.99A(极差0.01A);1~99.9A(极差0.1A)

    延时范围

    0.02~9.99S(极差0.01S);0.1~99.9S(极差0.1S)

    辅助电源

    AC/DC:85~265V

    返回系数

    0.85~0.95

    触点容量

    长期允许接通电流为5A(常规)

    查看产品详情

    选型手册下载

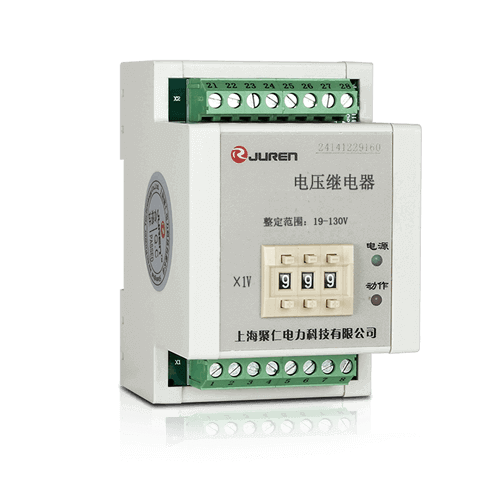

  • RWY-D系列电压继电器
