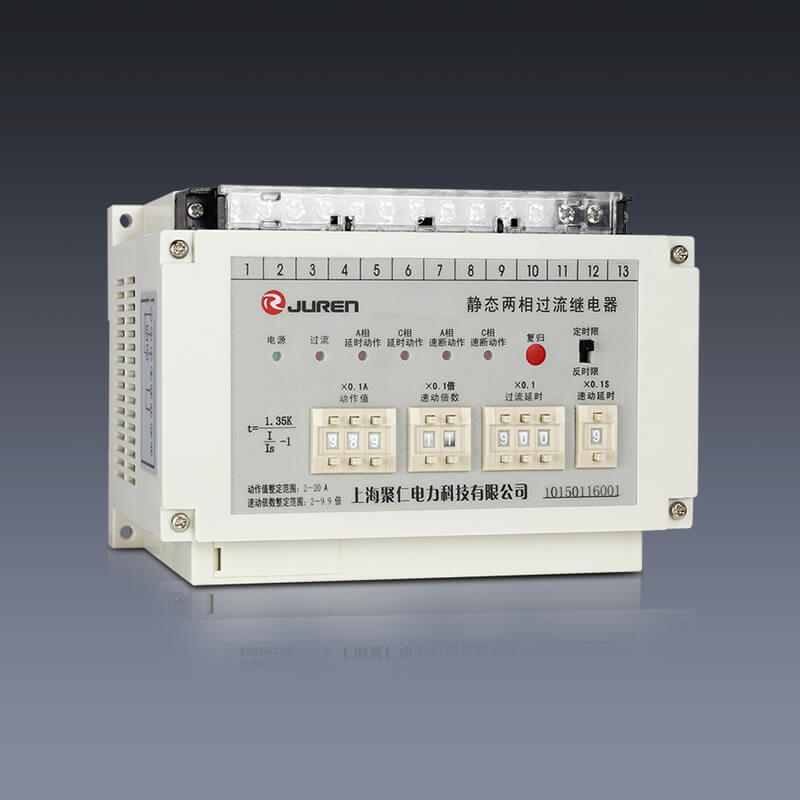

  • RWG-D系列无辅源两相过流继电器
  • 所属类别：过流继电器

  • 触点形式

    1动合、1动合1信号、1转换、1转换1信号

    额定电流

    2~20A(无辅助电源)，极差0.1A

    速动倍速整定

    2~9.9倍，极差0.1倍

    速动延时整定

    0~0.9S，极差0.1S

    定时限延时整定

    0.1~99.9S，极差0.1S

    反时限曲线K值

    0.1~99.9

    我要询价留言

    • RWG-D系列无源两相过流继电器概述
      无源两相过流继电器具有定时限和反时限特性，适用于发电机、变压器及输配电系统的继电器保护装置中。在设备过负荷或短路时，能按预定的时限可靠动作，发出信号或切除故障部分，保护设备及输配电系统安全。本继电器将A、C两相电流信号同时输入，每相电流具有相同的整定条件。将输入的两相信号进行随机比较，取电流较大的一相信号进入运算处理，以决定继电器的输出动作。继电器动作后，动作灯可清楚记忆指示是A相或C相过负荷或速断故障。方便值班人员分析故障原因。RWG-D系列无源两相过流继电器为集成电路型继电器，采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2~20A（级差为0.1A）。具有精度高、功耗小、动作时间快、返回系数高等特点，是GL型过流继电器理想的更新换代产品。

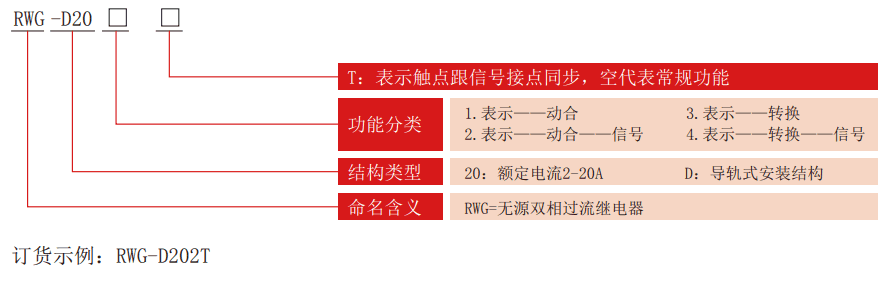

      RWG-D系列无源两相过流继电器型号分类及含义
      RWG-D系列无源两相过流继电器型号分类
      RWG-D系列无源两相过流继电器技术参数

      触点形式

      1动合、1动合1信号、1转换、1转换1信号

      额定电流

      2~20A(无辅助电源)，极差0.1A

      速动倍速整定

      2~9.9倍，极差0.1倍

      速动延时整定

      0~0.9S，极差0.1S

      定时限延时整定

      0.1~99.9S，极差0.1S

      反时限曲线K值

      0.1~99.9

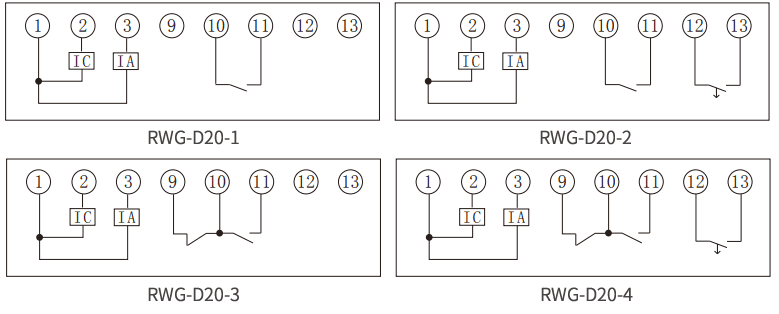

      内部接线图
      RWG-D系列无源两相过流继电器内部接线图

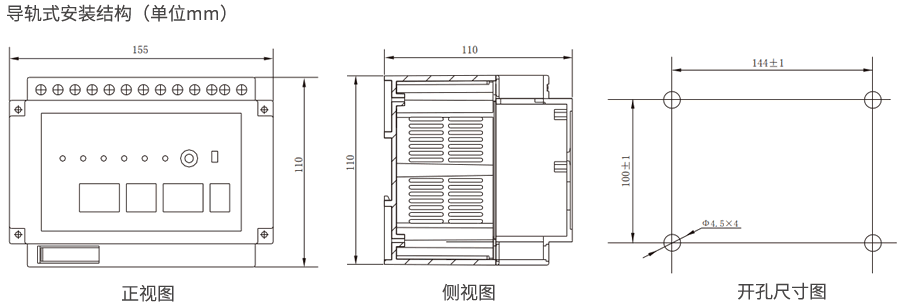

      外形及安装开孔尺寸
      RWG-D系列无源两相过流继电器外形及安装尺寸
