    DZB-230,DZB-230X概述
    DZB-230,DZB-230X带保持中间继电器用于各种保护和自动控制装置中,以增加保护和控制回路的触点数量和触点容量。中带"X"的为在DZB-230,DZB-230X基本型基础上增加一副带机械保持的动合信号触点并带有动作信号指示器。

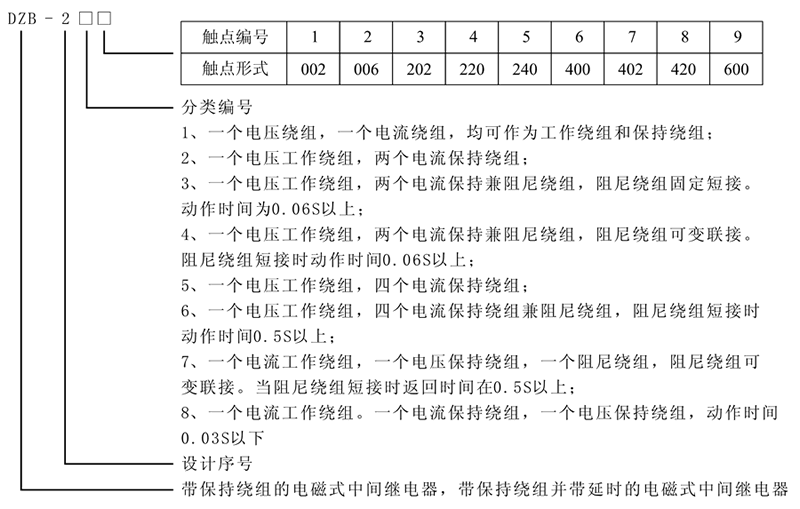

    DZB-230,DZB-230X型号及含义
    DZB-230,DZB-230X型号及含义
    DZB-230,DZB-230X主要结构
    继电器为阀型电磁式继电器。线圈装在"П"型导磁体上,导磁体上面有一个活动衔铁,导磁体两侧装有两排接触系统。接触系统由几个触点组构成。带X型的产品附有联动的动作信号指示与复归机构,并有一对带机械保持的动合触点以接通远方信号,即完全可以将联动的信号继电器省掉,这对提高保持装置的可靠性,简化接线,降低成本是有一定意义的。

    DZB-230,DZB-230X动作原理
    当中间继电器线圈施加激励量等于或大于其动作值时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时,衔铁和接触片返回到原来位置。

    DZB-230,DZB-230X技术参数
    ●动作值:继电器动作电压为额定电压的30%~70%。
    ●保持值:保持电压不大于额定保持电压的70%。保持电流不大于额定保持电流的80%。
    ●返回值:不小于额定值的5%。
    ●介质强度:DZB-230,DZB-230X各导电电路连在一起与外露的非带电金属部分及外壳之间,以及线圈电路与触点电路之间,应能承受2kV(有效值)、50Hz的交流试验电压,历时1min的试验,而无绝缘击穿或闪络现象。
    ●热性能:当环境温度为40℃时,电压绕组长期耐受110%额定电压,温升不大于65℃。电流绕组能耐受3倍额定电流,历时5s。
    ●触点断开容量:在直流有感(τ=5ms)回路,U≤250V,I≤1A,继电器主触点的断开容量为50W;在交流(cosφ=0.4)回路,U≤250V,I≤3A为250VA。
    ●触点的接通能力:主触点长期允许通过电流为5A,信号触点长期允许通过电流3A。
    DZB-230,DZB-230X调试方法
    1、继电器的动触点与静触点的间隙不小于2mm。
    2、动合触点的超行程为0.3mm~0.5mm,动合触点闭合后的压力不小于0.1N, 动断触点压力不小于0.08N,调整动静触点的压力可改变动作值及返回值。

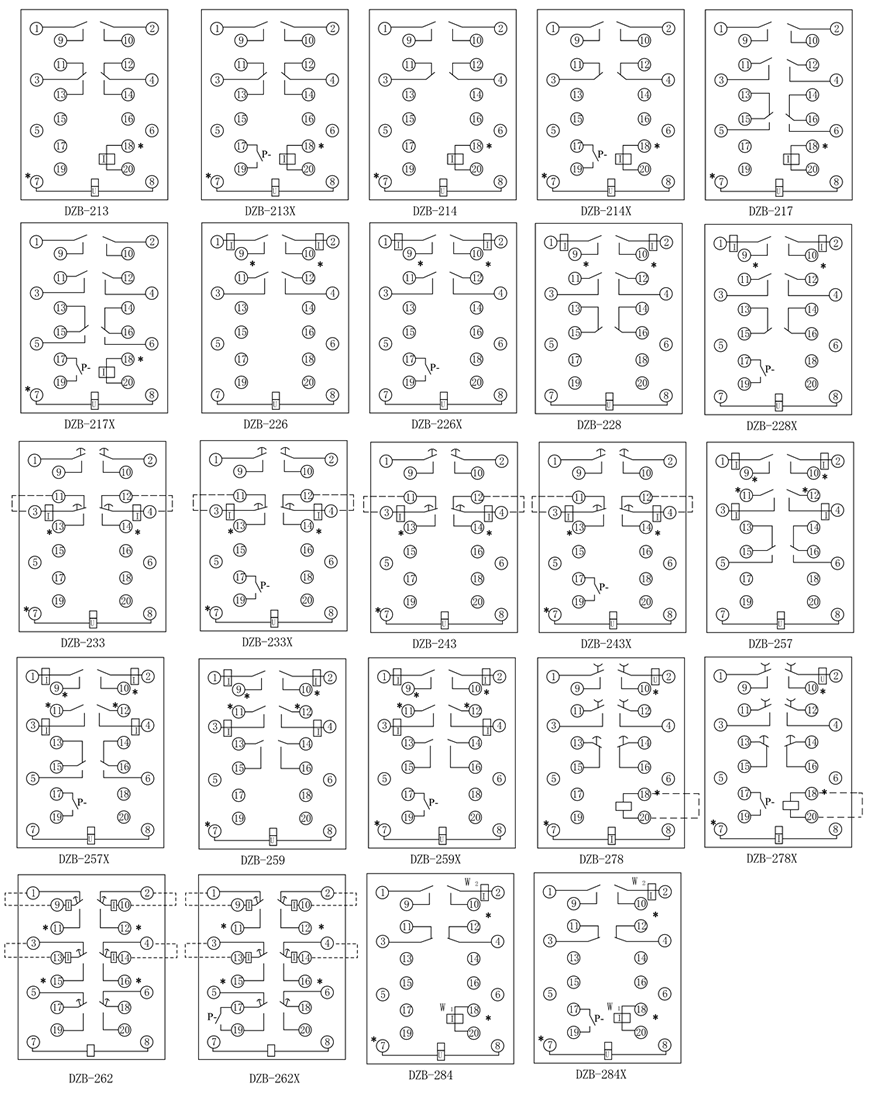

    DZB-230,DZB-230X内部接线图

    DZB-230,DZB-230X接线图

    DZB-230,DZB-230X板前接线
    DZB-230,DZB-230X板前接线安装尺寸图
    DZB-230,DZB-230X板后接线
    DZB-230,DZB-230X板后接线安装尺寸图
    DZB-230,DZB-230X凸出式板后接线
    DZB-230,DZB-230X凸出式板后接线安装尺寸图
