    DZJ-20/0004概述
    DZJ-20/0004继电器属于交流中间继电器,是一种辅助继电器,用于交流操作的各种保护和自动控制装置中以增加触点数量和触点容量。额定电压为:交流36V、100V、110V、127V、220V等可选。

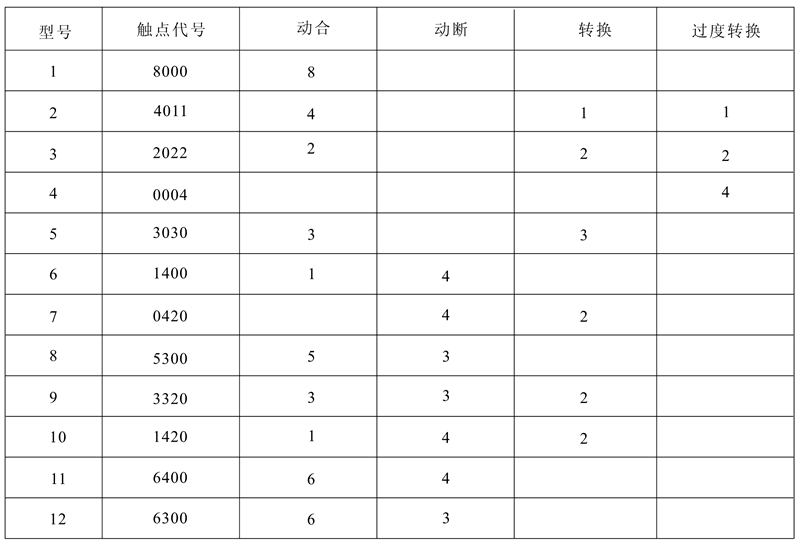

    DZJ-20/0004触点形式及数量
    DZJ-20/0004触点形式及数量
    技术参数
    ●额定电压:交流36V、100V、110V、127V、220V。
    ●动作电压:不大于80%的额定电压。
    ●返回电压:不小于5%额定电压。
    ●动作时间:不大于0.06s。
    ●返回时间:不大于0.06s。
    ●功率消耗:不大于5W。
    ●绝缘电阻:不小于300MΩ(在交变湿热条件下,不小于4MΩ)
    ●热性能:当周围环境温度为40℃时,继电器电压工作(或电流保持)绕组应能长期承受110% 额定工作电压(或额定保持电流)值,其允许温升应不超过65℃。
    ●触点长期允许接通电流:5A。
    ●触点断开容量:在直流有感回路(τ=5ms),U≤250V,I≤1A,为50W;在交流(cosφ= 0.4)回路,U≤250V,I≤1A为250VA。
    ●电寿命:5×103次。
    ●机械寿命:2.5×104次。
    DZJ-20/0004端子接线图

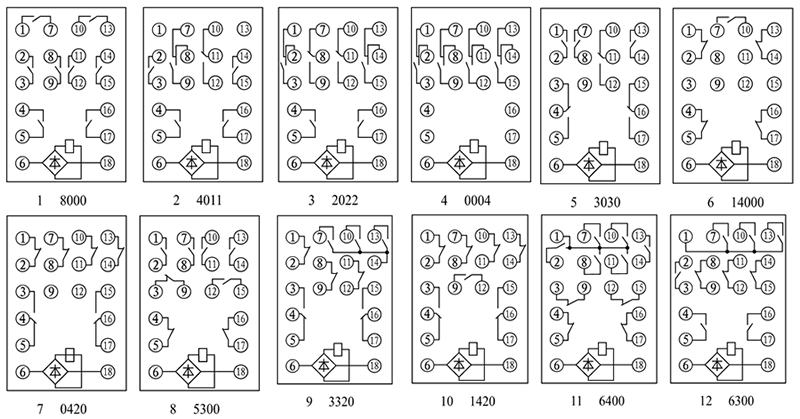

    DZJ-20/0004内部接线图
    DZJ-20/0004调试方法
    1、动触点与静触点间隙不小于2mm。
    2、动合触点闭合后的压力不小于0.1N,动断触点压力不小于0.08N,调整动触点的压力可改变吸合及释放电压数值。
    DZJ-20/0004板前接线

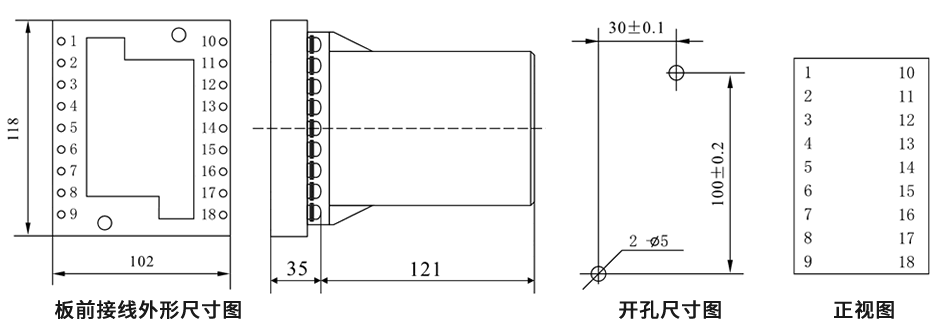

    DZJ-20/0004板前接线安装尺寸图
    DZJ-20/0004板后接线

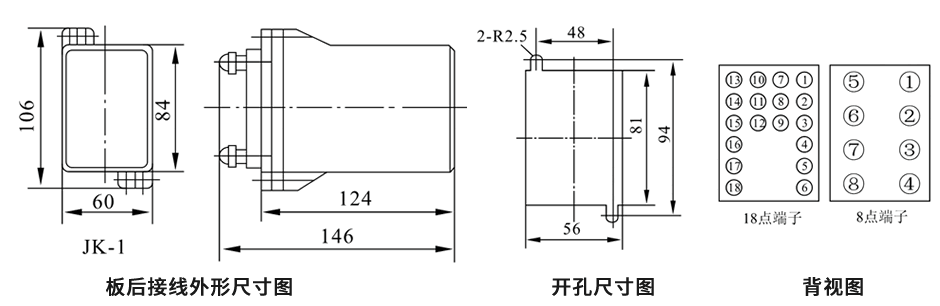

    DZJ-20/0004板后接线安装尺寸图
