  • HBRD-212/2监视继电器
  • 文章类别:HBRD-212监视继电器
  • 文章概述
  • 产品型号:HBRD-212/2熔断器(电源)监视继电器
    工作电压:DC220V
    触点形式:2常开
    安装方式:导轨安装

  • 产品分类

    询价留言

    概述
    HBRD-212/2监视继电器广泛应用于各种直流操作的各种保护和自动控制装置的电源中,作为断电延时返回的时间元件,以监视熔断器或空开电源控制回路是否完好。

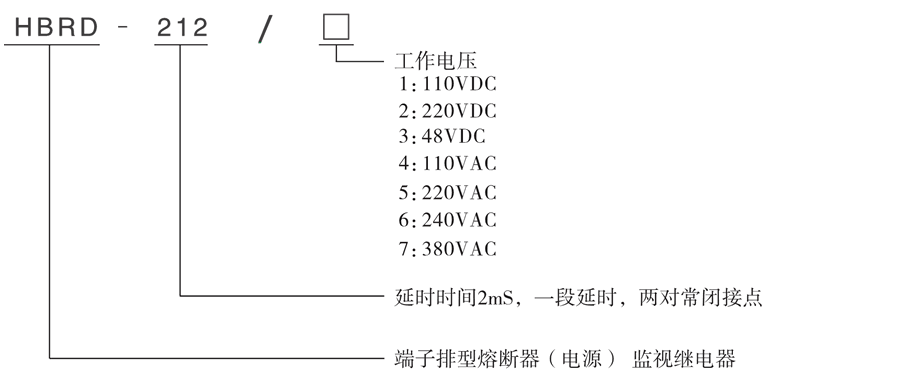

    HBRD-212/2型号及含义
    型号及其含义
    HBRD-212/2熔断器和电源监视继电器主要特点
    ●采用进口密封型继电器,防潮,防尘,触点无氧化,不断线,可靠性高,免维护。
    ●采用集成电路原理构成,克服了电磁型继电器的触点调节困难、延时精度不高的问题。
    ●动作后有灯光信号指示。
    ●电气和机械寿命长。
    ●触点容量大,触点接触电阻小。
    ●绝缘耐压水平高。
    ●采用端子排导轨式结构,便于现场安装,体积小巧,节省空间,端子可拔插接线更换方便。

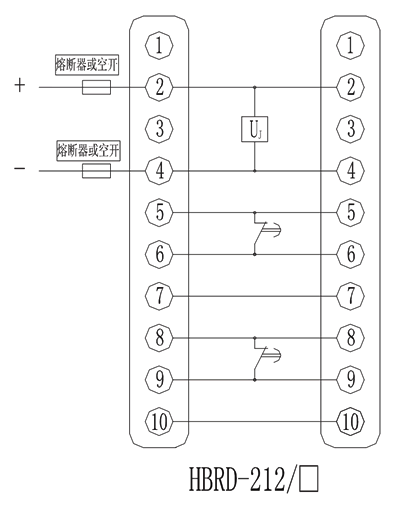

    接线图
    HBRD-212/2内部接线图
    HBRD-212/2相关规格
    型号 延时时间 工作电压 触点形式
    HBRD-212/1 2mS DC110V 2常闭
    HBRD-212/2 2mS DC220V 2常闭
    HBRD-212/3 2mS DC48V 2常闭
    HBRD-212/4 2mS AC110V 2常闭
    HBRD-212/5 2mS AC220V 2常闭
    HBRD-212/6 2mS AC240V 2常闭
    HBRD-212/7 2mS AC380V 2常闭
    企业实拍
    企业内部环境
    HBRD-212/2技术参数
    额定参数
    直流额定电压 48V、110V、220V可选
    交流额定电压 110V、220V、240V、380V可选
    动作值 ≤70%额定电压
    保持值 ≥50%额定电压
    延时时间 2mS
    触点形式 2常闭
    返回值 >5%额定值
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    HBRD-212/2阻燃壳体

    HBRD-212/2静态集成电路

    HBRD-212/2端子排接线

    HBRD-212/2导轨条安装

    导轨安装结构
    HBRD-212/2导轨安装结构外形尺寸
