    非接触式高压带电显示器



    前言

    目前在高压配电领域,接触式高压带电显示器装置采用的是预先在感性区域内固封一个屏蔽环,屏蔽环上预留一个标准的接线口,接触式带电显示器装置通过引出的屏蔽连接线和屏蔽环上预留的标准接线口对接,在感应电压带电运行状态时,显示窗指示灯发亮,显示带电状态。由于这种屏蔽环由直径0.5mm粗网状特殊材料,特殊工艺制成,因此对屏蔽环这个零件来说要求特别高,并且要固封在某个感应部位,给该零件的固封模具设计要求也很高,在固封的时候放置屏蔽环状态也有很高要求,固封出来的产品经过加热冷却以后,部分屏蔽环会失效,造成了整个固封产品报废,这样屏蔽环无论在生产,加工,制造方面都要求非常高,而且也容易失效,并且会造成产品局放过大,影响电气性能。接触式高压带电显示器装置通过这种读取信号方式时,有时会产生取样电压过高,烧坏带电显示器指示灯,并且许多功能缺失,不能和自动化配电设备对接。而采用感应式的高压带电显示器其设备不与高压带电体直接连接,主要通过感应电场信号,并准确的反映高压带电体的带电情况,并具备可靠的闭锁功能。是户内高压电气设备中 用来防止误入带电间隔和电气误操作的理想产品。

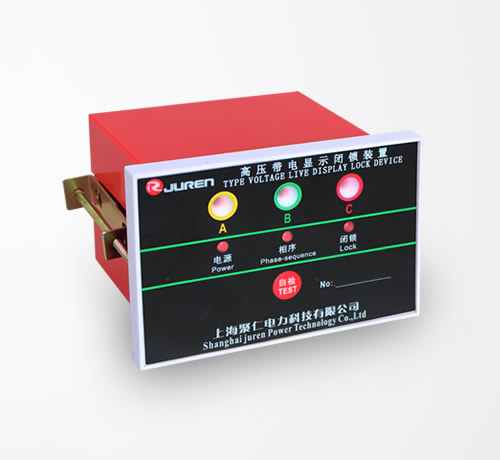

    非接触式高压带电显示器介绍

    非接触式高压带电显示器是一种新型的用于6KV~35KV电压等级的非接触感应式高压带电检测装置。适用于进线母线、断路器、主变、开关柜及其它场合。
    内部元件集成度高,具有体积小,重量轻等优点,采用板前开孔式安装,占用空间小,可方便安装在控制柜内。信号采用低压小信号传输,相较于传统接触式带电显示装置的信号采集方式,极大的降低了接触风险。
    非接触式高压带电显示器不与高压带电体直接连接,主要通过感应电场信号,并准确的反映高压带电体的带电情况,并具备可靠的闭锁功能。是户内高压电气设备中 用来防止误入带电间隔和电气误操作的理想产品。

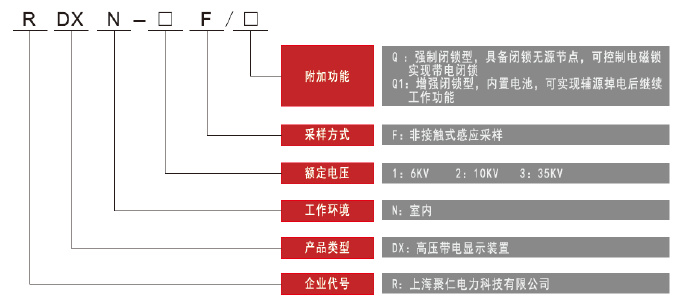

    型号及其含义

    非接触式高压带电显示器型号及含义

    功能特点

    准确度高
    非接触式高压带电显示闭锁装置能够准确判断带电情况。系统中高压带电时,接触式高压带电装置能可靠闭锁并指示,当任意一相或两相失电时,能准确指示带电相,接触式高压带电闭锁装置不会解锁。

    完善的自检功能
    非接触式高压带电显示装置能对软、硬件系统进行自检,可防止由于硬件损坏及内部故障而造成的误指示。当主机检测到有外接电源时电源指示灯长亮指示,当没有外接电源时,主机电源指示灯闪烁指示。

    安全性高
    采用传感器非接触式测量,避免接触式传感器因老化造成短路、甚至爆炸的安全事故的发生,体现非接触式的安全可靠性;且控制器采用多种隔离及抗干扰措施,并通过严格的电磁兼容测试,能够可靠的在高压电气设备中运行。
