  • 快速频率响应系统
  • 日期:2022.05.24    浏览:200次
  • 概述 快速频率响应系统能够快速、精准的协调控制光伏电站逆变器的有功出力来实现光伏电站的调频功能,快速响应频率波动,在相应能力范围内,减少频率阶跃扰动影响,实现有功调节的协调与统一,为大电网的频率整体平衡争取时间。

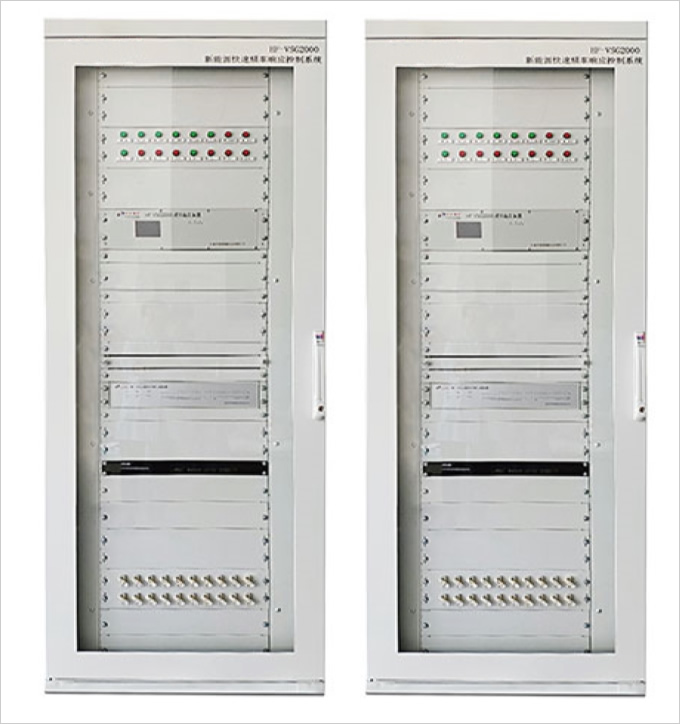

    快速频率响应系统

    光伏快速频率响应系统特点 系统频率采集精度高速度快
    直采系统频率,采样精度高、速度快。通过直采频率进行快速频率响应功能逻辑计算,可有效提高快速频率响应功能的时效性。
    有功指令传输快、系统闭环响应时间短
    将有功指令传至光伏电站AGC 系统采用以太网方式发送,通过优化指令传输方案,可有效缩短快速频率响应的指令传输时间。
    有功调节精度高
    可实现高精度有功调节,具体实现有赖于具体执行单元。
    多方连接灵活
    支持网络通讯,规约支持IEC103,IEC104,MODBUSTCP等多种规约,适用于和多种对象进行数据交互。

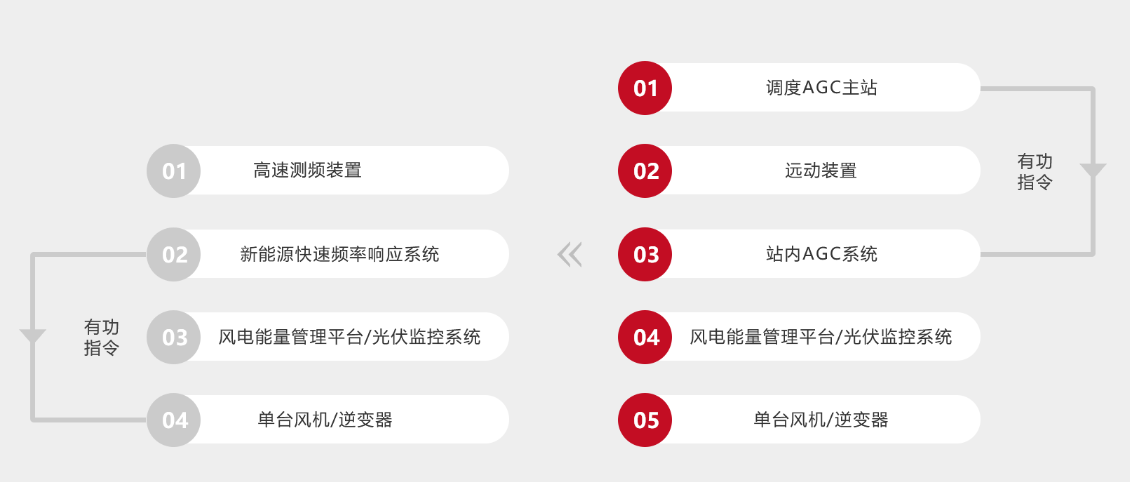

    控制流程 快速频率响应系统控制流程

    快速频率响应系统的作用 ●通讯管理功能:实现快频设备和场站 AGC 设备、测频装置、风机控制器、逆变器等智能设备的通讯,实现数据交换和命令下发。
    ●全站有功增量指令计算:测量并网点的频率和全站当前功率值,根据功率-频率下垂曲线,计算出全站一次调频的有功增量指令值。
    ●单机有功分配控制:根据全站一次调频的有功增量指令值,以及每台逆变器/风机的当前出力值和运行状态,计算每台逆变器/风机目标出力,分发给每台逆变器/风机。自动识别因通讯原因而不可控逆变器,同时在分配功率时考虑这些无法通讯的逆变器的出力大小,优化的分配每一台逆变器的出力值。
    ●快速调频装置检测到频率超过死区,启动一次调频控制操作,并上送一次调频启动标志信号;场站 AGC 设备检测到一次调频启动标志信号为 1 时,闭锁 AGC 调节,并触发告警事件。
    ●快速调频装置退出一次调频控制阶段时,上送一次调频停止标志信号。
    ●AGC检测到一次调频启动标志信号为0时,解除AGC一次调频闭锁,并触发告警事件。
    ●快速调频装置检测并网点电压任何一相电压瞬间跌至 80%额定电压值(阀值可设置),屏蔽快速频率响应操作。
