  • 日期:2022.09.28    浏览:5633次
  • 光伏逆流的产生在低压供电系统中,一般都是由配电变压器向电网中的各负载送电,称为正向电流。安装光伏电站后,当光伏发电功率大于本地负载的功率时,消纳不完的电力要送入电网,由于电流方向和常规不一样,所以叫反向电流(逆流)。光伏逆变器在将光伏组件产生的直流电逆变成交流电时,会夹杂有少量直流分量和谐波,同时,光伏电通过配电变压器向大电网送电存在不可调度的情况。所以,目前部分电力部门只允许光伏系统并入市电电网,但不允许剩余电力通过配电变压器向大电网馈电。防逆流装置正是为了解决这类问题的。
    防逆流装置

    防逆流装置在光伏并网中的作用正常光伏发电系统是将光伏组件直流电转变成交流电并入电网。带防逆流的光伏系统是光伏发的电仅供给就地负载使用,防止多余的电送入电网。当过多电力同时被送入电网,不仅会导致电能质量的下降,而且由于一些电线过于老旧,也会造成一些电气故障。为了防止这些问题的产生,部分地区禁止或是限制电力送入电网,这个时候就需要安装防逆流装置。

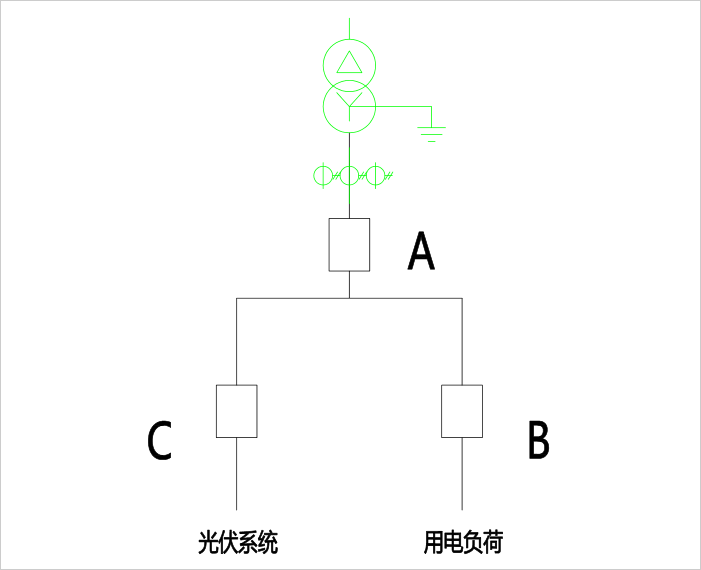

    防逆流装置的工作原理 如果光伏发电的功率<负荷的功率,说明光伏发电无法满足负载需求的情况下,仍然有部分电流从400V电网流向负荷,防逆流保护装置无需要工作。如果光伏发电的功率>负荷的功率,说明光伏发电已经大于负载需求的情况下,会有部分电流流向400V电网负荷,此时防逆流装置开始工作,其工作方式通过下图来举例说明。
    防逆流装置工作原理
    ●在光伏电源为多个的情况下,可以选择切除一个或几个,直至C处光伏发电的功率≤B处负荷的功率。
    ●在光伏电源仅为1个的情况下,可以选择限功率光伏发电或增大负荷负载,直至C处光伏发电的功率≤B处负荷的功率。

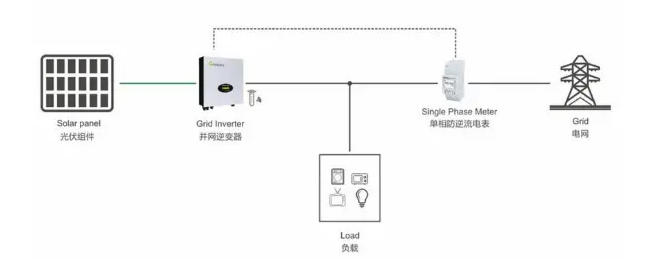

    防逆流装置单机防逆流方案主要一台逆变器配一个双向数字电表,逆变器和电表通过485接口通信,双向电表安装在并网点,当逆变器检测到电表有电流流向电网的,立即改变工作模式,从MPPT较大功率跟踪工作模式转到控制输出功率工作模式,逆变器的输出功率近等于负载功率。这种方式适合于并网点电流在100A以下的单机模式,接线简单,成本低,方便可靠,要求逆变器有485接口。如果光伏安装的地方负载多,并网点电流大于100A,就需要配套电流互感器。
    防逆流装置单机防逆流方式

    防逆流装置多机防逆流方案如果逆变器超过1台,建议使用多机防逆流方案,如下图所示,多台逆变器通过485接口串联,连接到数据采集器,电流互感器检测每一相电流,信号传送到电表,再连接到数据采集器,再通过路由器,连接到以太网。通过远程操作,设置服务器地址和防逆流参数。这种方式适合于多机模式,接线和调试比较复杂,但功能更强大,容量更大,要求逆变器有485接口,安装现场有以太网。
    防逆流装置单机防逆流方式
