  • 逆功率保护装置

    逆功率保护装置概述 逆功率保护装置是针对低压配电网侧的光伏并网发电系统,一般称之为逆功率防逆流保护装置。当光伏发电量大于负载时,此时电网开关会有反方向的电流入电网,此时则需要逆功率保护装置。即光伏并网系统所发的电由本地负荷消耗,多余的电不允许通过低压配电变压器向上级电网逆向送电。逆功率保护装置通过实时监测配电变压器低压出口侧的电压、电流信号来调节系统的发电功率,从而达到光伏并网系统的防逆流功能。简单来说,逆功率保护装置实现光伏发电的“自发自用,余电不上网”,光伏并网后未用完的电量不会反送电。

    逆功率保护装置的主要功能 一般情况下,光伏并网方式可分为配电侧并网和输电侧并网。当以输电侧并网的方式中,电只进入输电网,系统一般不会有防逆流的要求,因为这就是完全的逆流方式。但如果是以配电侧并网的方式中,若要求光伏所发电量都被本级电网的用电设备使用,不进入上级电网,那么就需要具备逆功率保护的防逆流装置了。

    逆功率保护装置配置要求 主要针对低压配电网侧的光伏并网发电系统,一般认为光伏发电功率不大于并网侧上级配电变压器容量的20%是合适的。目前,电网公司通常要求光伏并网系统为不可逆流发电系统,即光伏并网系统所发的电由本地负荷消耗,多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中,由于外部环境是不断变化的,为了防止光伏并网系统逆向发电,系统需要配置1套防逆流保护装置。通过实时监测配电变压器低压出口侧的电压、电流信号来调节光伏发电系统的发电功率,从而达到光伏并网系统的防逆流功能,其原理图如下所示。

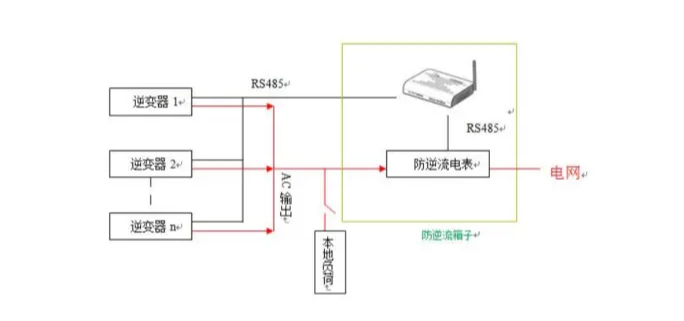

    逆功率保护装置工作原理图

    逆功率保护装置的工作原理 如果光伏发电的功率<负荷的功率,说明光伏发电无法满足负载需求的情况下,仍然有部分电流从400V电网流向负荷,逆功率保护装置无需要工作。如果光伏发电的功率>负荷的功率,说明光伏发电已经大于负载需求的情况下,会有部分电流流向400V电网负荷,此时逆功率保护装置开始工作。
