  • A类电能质量在线监测装置
  • 日期:2023.01.04    浏览:2056次
  • A类电能质量在线监测装置概述 上海聚仁电力的A类电能质量监测装置适用于变电站、风电场、光伏电站等大型厂矿企业的供电系统。随着电力负荷急剧加大,特别是电力电子转流设备、电气化铁路、电弧炉等等冲击性和非线性负荷容量的不断增长,使得电力系统的电能质量日益恶化。使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题情况日趋严重。从而引起变压器过热、网损增加、计量仪表误差、通讯干扰,不但使得供用电设备本身安全性降低,而且严重威胁着电力系统的安全和经济运行。电能质量在线监测装置集谐波分析、闪变测量、功率测量、不平衡测量与故障录波、事件记录等功能为一体,记录稳态数据和暂态数据。快速采集、准确分析各种电力参数,对电能质量各项指标进行监测、评定。集成了丰富的通信接口,利用灵活的通信形式与后台软件,构成电能质量监测与管理系统。

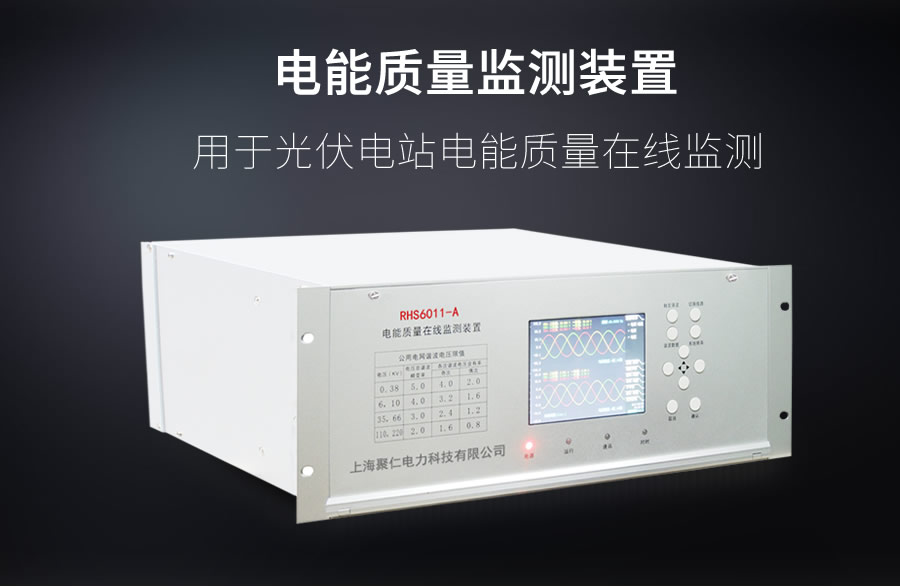

    A类电能质量在线监测装置

    A类电能质量在线监测装置主要特点 ■实时多任务操作系统,模块化编程;实时性好,可靠性高。
    ■设有网络接口、双RS-485通信接口,支持IEC61850。
    ■越限告警功能,上下限参数可配置。
    ■内置海量存储器,支持稳态录波、暂态录波。
    ■支持PQDIF、COMTRADE 文件格式。
    ■可以监测20 组模拟量;(每一组模拟量包含A、B、C 三相,可以根据用户需求在出厂时将任一组模拟量配置为电压或电流)。

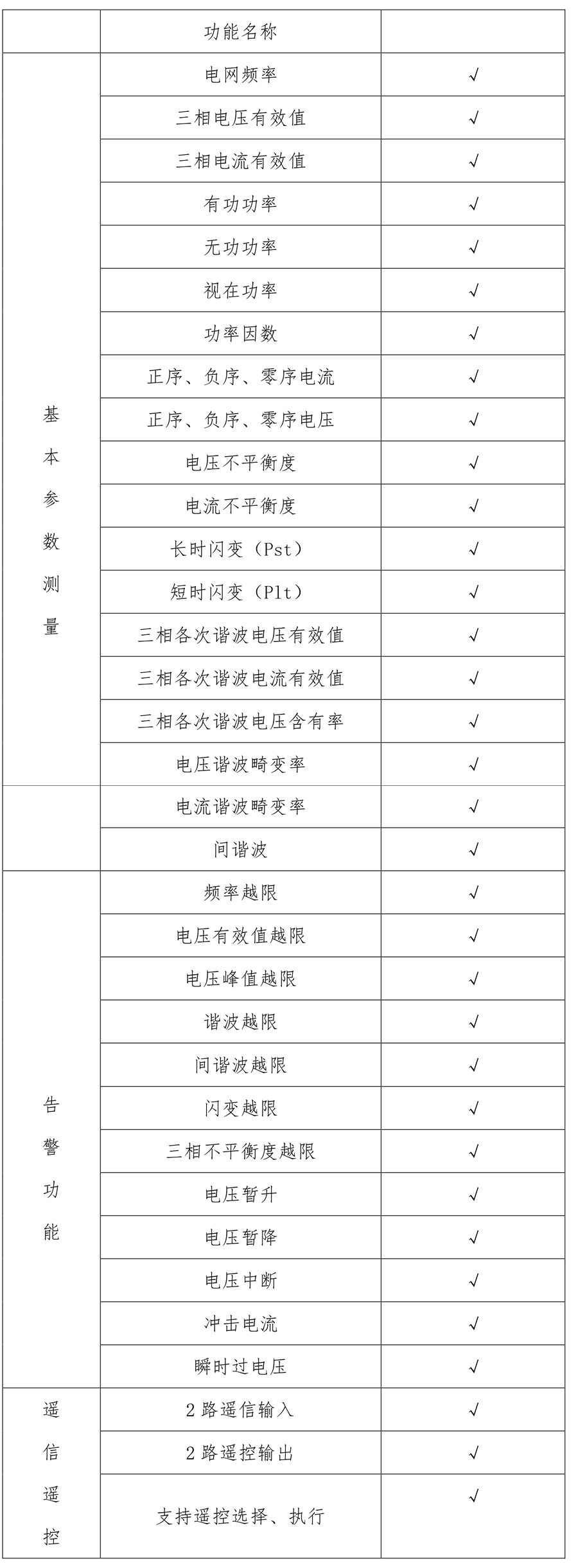

    A类电能质量在线监测装置功能配置 A类电能质量在线监测装置功能配置

    A类电能质量在线监测装置主要构成部件 电能质量监控装置由以下插件构成: 电源插件、I/O 插件、主板插件、交流插件。(装置最多可配置5 个交流插件。交流插件的数量主要取决于装置所要监测的电压电流回路数量)其主要插件如下说明:
    主板插件
    CPU 插件包含:微处理器 CPU、RAM、ROM、Flash Memory、网络通讯电路等;此外还包括 GPS 对时、IRIG-B 码对时接口。采用了多种抗干扰措施,提高了抗干扰性能。微处理器 CPU为32位双核处理器,主频达800MHz。
    交流插件
    交流变换部分包括电流变换器TA和电压变换器 TV,用于将系统 TA、TV 的二次侧电流、电压信号转换为弱电信号,提供给装置的模拟采样模块,并起强弱电隔离作用。每个插件具有4 个监测通道,每个监测通道包含A、B、C 三相。
    I/O插件
    I/O插件包括2路开入和支持12 路继电器输出。
    电源插件
    由电源模块将外部提供的交、直流电源转换为监测装置工作所需电压。本模块输入直流220V/110V 或交流 220V(根据需要选择相应规格),输出+5V 电压用于装置数字器件工作;24V 电压主要用于继电器的控制回路和开入量的采集回路。

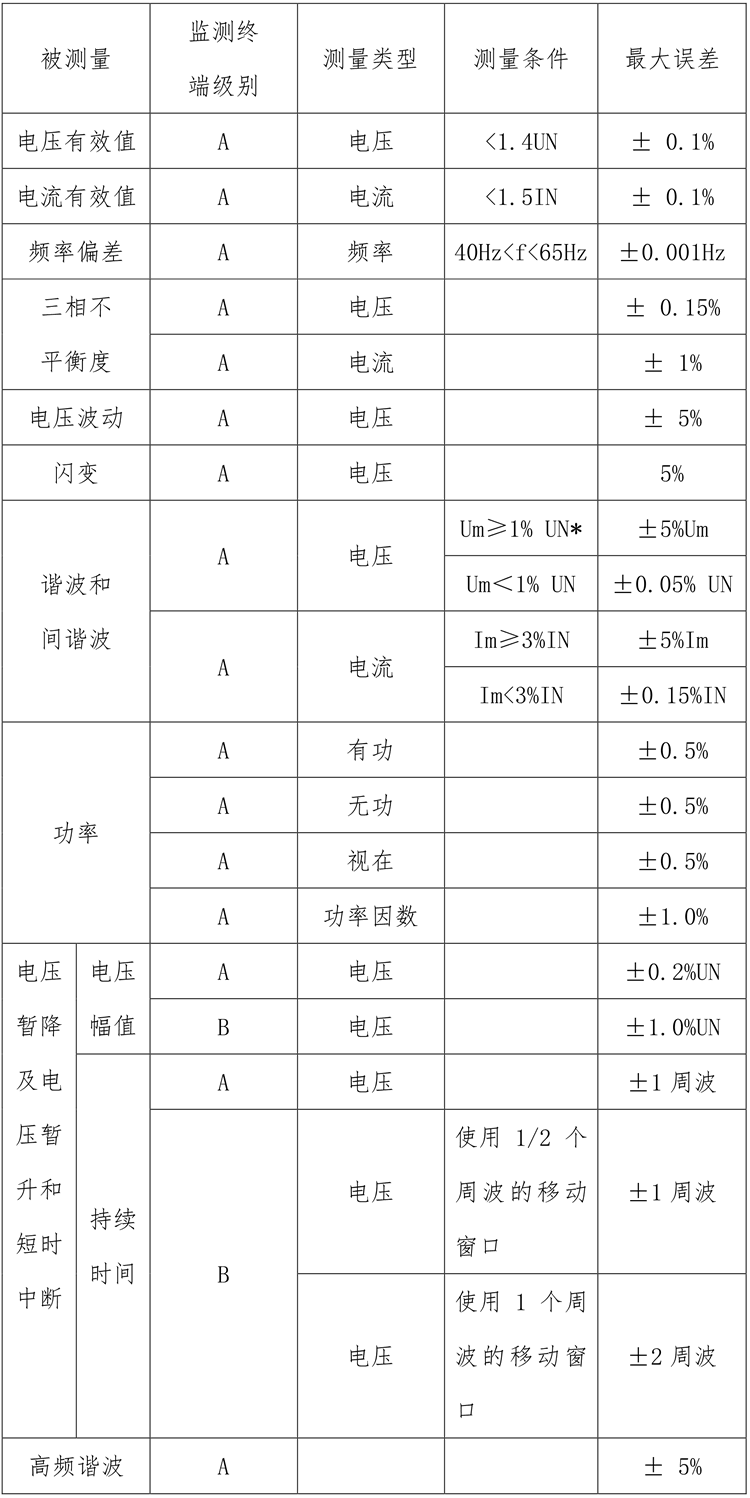

    A类电能质量在线监测装置测量精度 A类电能质量在线监测装置测量精度

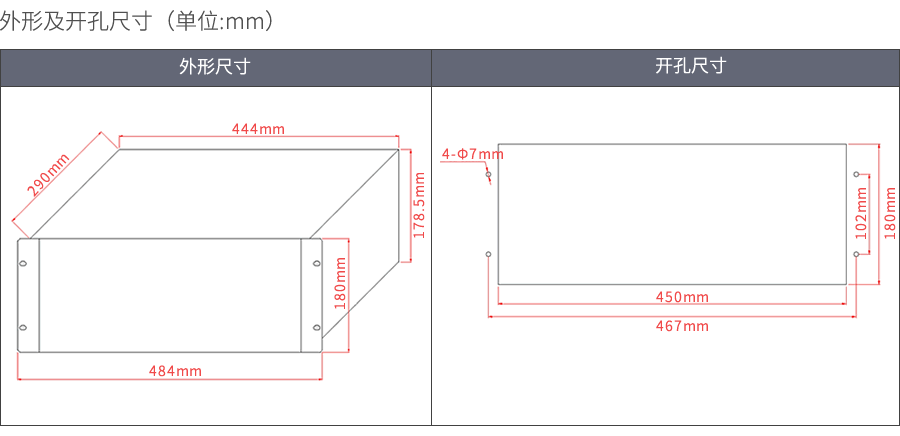

    外形及开孔说明 A类电能质量在线监测装置外形及开孔说明

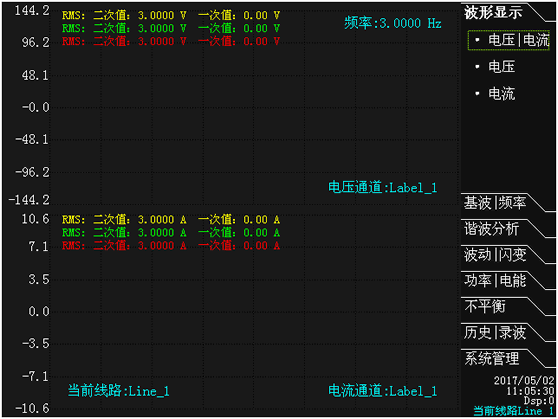

    A类电能质量在线监测装置波形界面 A类电能质量在线监测装置波形界面
    选择波形显示主菜单后系统会有:电压|电流,电压,电流三个 子菜单,选择"电压|电流"子菜单同时查看电压和电流的波形数据, 在此界面ABC 三个通道组合在一起显示。黄色标识A 相波形图,黄色 标识B相波形图,红色标识C相波形图。

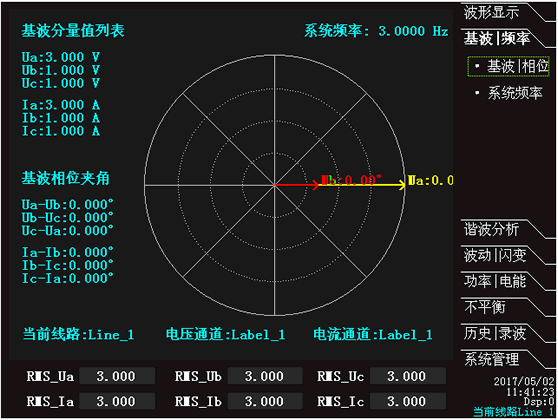

    A类电能质量在线监测装置有基波与频率界面 A类电能质量在线监测装置有基波与频率界面
    选择A类电能质量在线监测装置的"基波|频率"主菜单时显示"基波|频率"界面,界面显示 A、B、C 三相的电压、电流基波分量,相位图显示 A、 B、C 三相电压、电流相位角图。

    A类电能质量在线监测装置谐波分析界面 A类电能质量在线监测装置谐波分析界面
    选择A类电能质量在线监测装置的"谐波分析"主菜单时装置将以表格的形式显示单相电压或电流2~100的谐波有效值、谐波含量的百分比、谐波功率,以及5Hz至2500Hz间谐波。表格中显示的为2~100次谐波电压的有效值以及谐波的含量百分比。其中0次为该电压通道中所包含的电压直流分量,1次为该电压通道的基波电压有效值。电能质量在线监测装置界面下方显示了电压通道的总奇次谐波含量、总偶次谐波含量、总谐波含量、总畸变率。

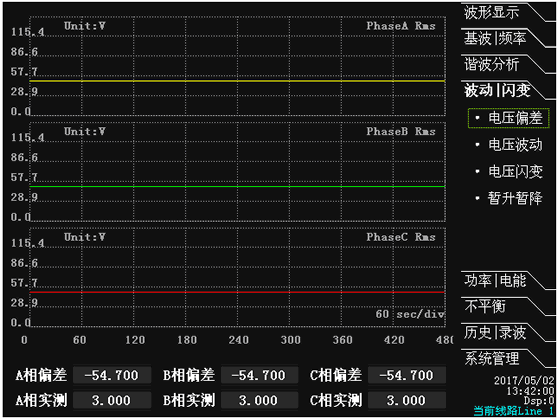

    波动和闪变界面 A类电能质量在线监测装置波动和闪变界面
    当选中电能质量在线监测装置的"波动|闪变"主菜单 ,然后选中"电压偏差"子菜单时, 窗口左侧将显示三相电压均方根值随时间变化的曲线图,视图区域从上向下分别显示A、B、C 三相电压均方根值曲线图,曲线图显示了最近的1~480 秒时间段内的均方根值曲线。 最下侧显示当前A、B、C 三相电压的偏差值,以及当前电压均方根值的实测值。

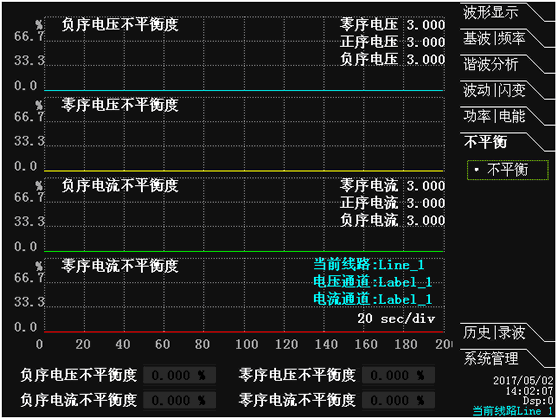

    三相不平衡界面 A类电能质量在线监测装置三相不平衡界面
    A类电能质量在线监测装置中的三相不平衡主要用电压、电流负序基波分量或零序基波分量与正序基波分量的方均根值百分比表示。主要显示最近 200 秒内的不平衡度曲线,以及负序电压、电流不平衡度和负序、零序电流不平衡度的实时值。
