概述

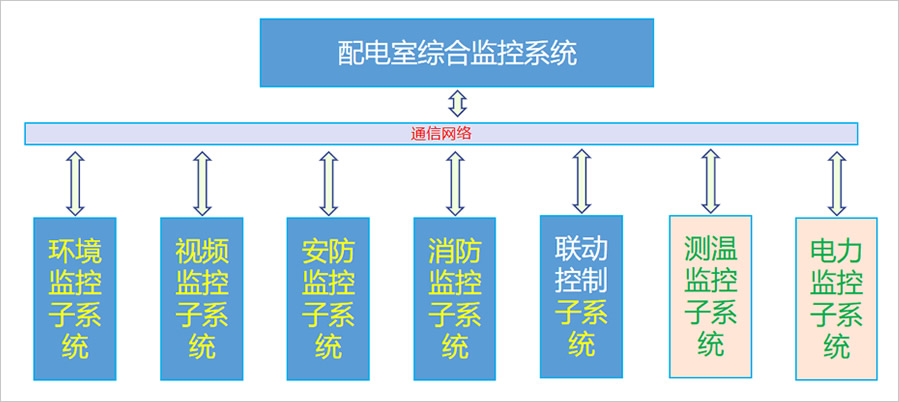

变电站在电网中作为电力的核心，具有建设数量多、地域分布广的特点，担负着所在区域的供电以及电力调度任务，变电站的安全稳定运行直接影响区域用电安全，对社会的生产生活至关重要。变电站视频及环境监控系统是电网公司变电站智能化及安全生产的重要组成部分，为电网的安全稳定运行提供了重要保障。随着智能化变电站、变电站无人值守以及变电站运行集中监控及远程调度操作等电网运行模式的推进，变电站视频及环境监控系统在电网运行中提供了可视化的界面，系统重要性更加突出。已建成的常规变电站均未配置辅助控制系统及环境控制系统，变电站内环境参数未考虑数据采集及在线监测，配电室内环境控制均采用人工控制方式，由运行人员根据外部环境条件，到配电室现场巡视及操作，在各配电室内通过人工控制空调运行模式、风机启停、百叶窗开关等方式地控制配电室环境，无法实现自动控制和在线监测。而采用变电站环境监控系统配备数据采集单元、环境控制（温湿度）单元、照明控制单元、火灾报与消防系统接口及一体化智能控制管理平台，实现了配电室内的温度、湿度、水浸、SF6浓度、噪声、H2S等环境信息进行实时采集、处理和上传，对配电室内环境状态、空调、风机及照明等辅助设施实现在线监测，根据各种环境条件及运行环境要求，通过一体化环境管理平台实现站内辅助设备进行联动，完成变电站站端的环境智能控制

主要特点

●采用AI技术的智能跟踪、人数统计、安全帽检测等功能，辅助运维人员实现变电站的作业安全管控。
●在线式远程自动巡检，实现热成像测温、表计读取、设备状态识别、自动诊断、主动预警，提高运维效率。
●支持采用标准协议多级级联，形成完整、开放的多级平台。
●站端系统核心设备采用无风扇结构，工业级固态硬盘，支持双机热备，保证系统不掉线，稳定运行。

实现作用

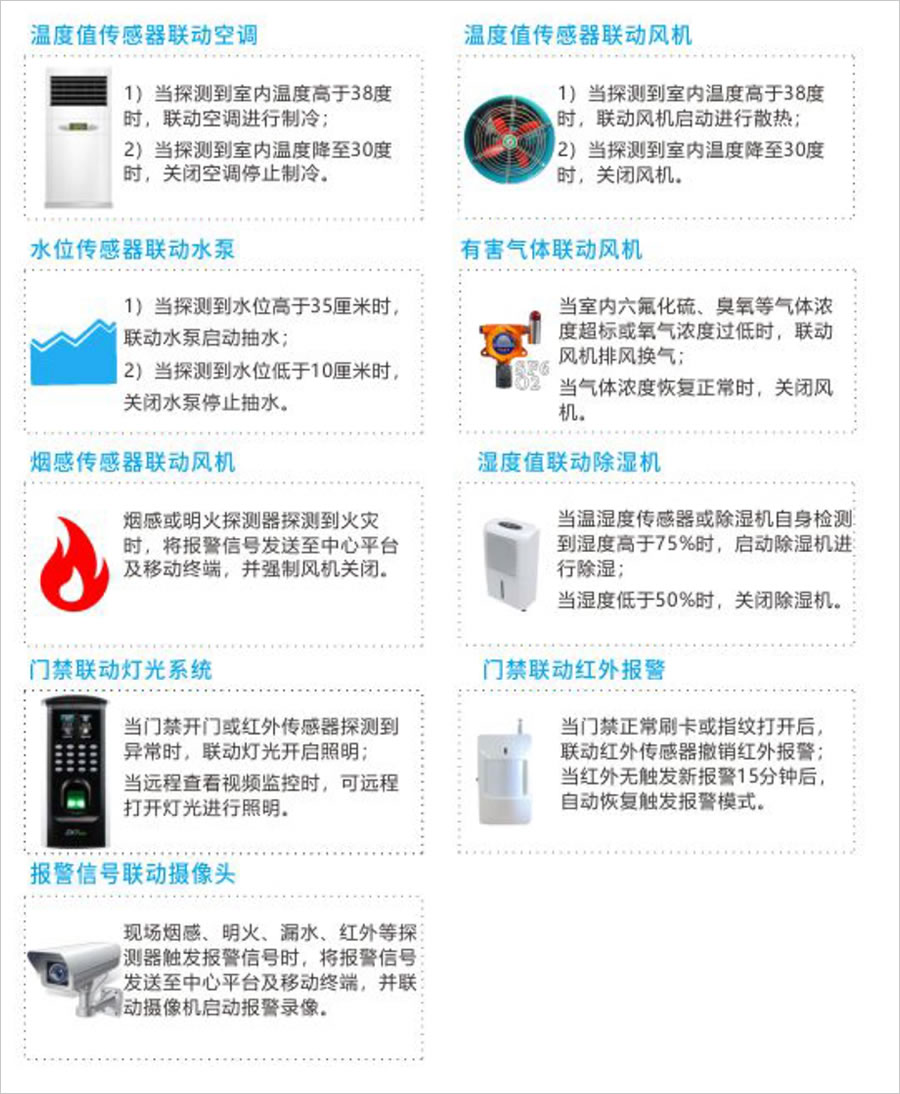

环境采集传感器可以接入大华环境数据采集单元，实现环境数据实时采集、展示，包括：温湿度数据、水浸报警、红外对射报警、电子围栏报警、红外双鉴报警、风速等数据，实现周界安防监控报警、环境监控报警以及智能控制联动。

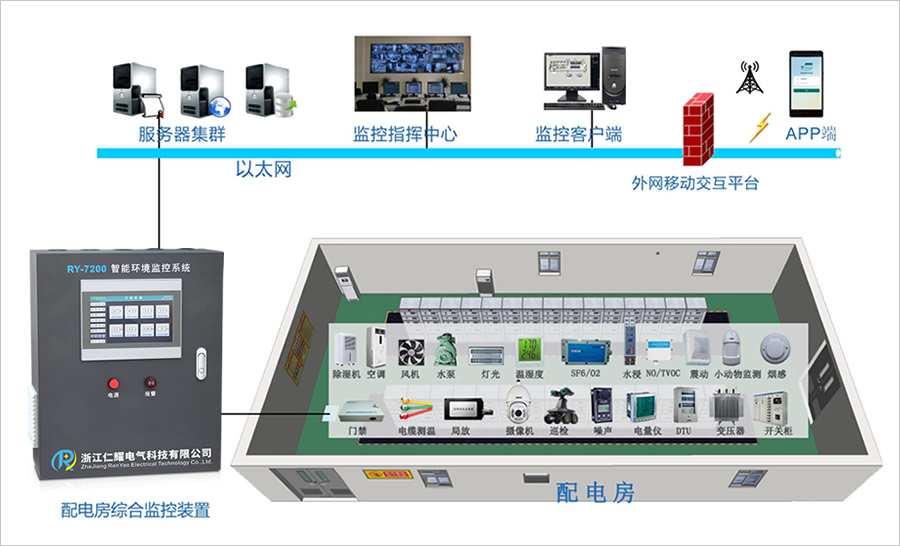

配置方案

●摄像头、硬盘录像机：通过视频图像监控现场环境情况。
●双鉴红外传感器：监测配电所人员进出状态。
●烟雾传感器：监测配电所烟雾状态。
●液位传感器：监测水位值。
●温湿度传感器：监测环境温度、湿度。
●六氟化硫探测器：监测环境六氟化硫浓度。
●氧气探测器：监测环境氧气浓度。
●臭氧探测器：监测环境臭氧浓度。
●照明控制模块：监测灯光照明状态、远程控制照明设备。
●除湿机控制模块：监测除湿机状态、远程控制除湿机开关。
●风机控制模块：监测风机状态、远程控制风机开关。
●水泵控制模块：监测水泵状态、远程控制水泵开关。
●空调控制模块：监测空调状态、远程控制空调开关。
