什么是故障解列装置主要用于光伏电站频率和电压的故障解列，其功能有低频低压减载或低频低压解列。 适用于光伏电站、风力发电站、火电厂、水利发电站、变电站实现低周低压减载控制。如今光伏发电站在电力系统中的占比越来越大，随着光伏电站的推广，相关的光伏知识也得到普及，光伏频率电压解列装置在光伏系统中所占的份额越来越大，不仅有集中式大面积光伏，还有分布式小型光伏发电站。当电力系统由于有功缺额引起频率下降时，电压频率保护装置自动根据频率降低值切除部分电力用户负荷，使系统的电源与负荷重新平衡。当频率下降至F1时，装置会经过T1时间，驱动所对应的出口继电器动作，使其完成第一轮跳闸，切除一部分负荷。当频率继续降至F2时，装置会经过T2时间，驱动所对应的出口继电器动作，使其完成第二轮跳闸，切除另一部分负荷，以此类推。一般情况下基本第一级的整定频率为47.5~48.5Hz,后一轮的整定频率为46~46.5Hz,相邻两级整定的频率差通常取0.5Hz。

故障解列装置特点 ●采用全密封式结构，具有良好的抗震、防尘性能。
●小型化设计，具有体积小、重量轻、外形美观、安装方便等优点。
●采用较好的可靠性设计，无可调元件，装置稳定性好，抗干扰性强。
●全汉化液晶显示，人机界面清晰易懂，操作整定极为方便。
●频率电压解列装置供电电源、控制回路均为交直流两用。
●具有RS485总线串行通信口，并集成了MODBUS标准通信规约。
●具有事件顺序记录功能，可记录150条事件，数据掉电不丢失。
●具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持。
●具有完整的断路器操作回路。
●功耗低。

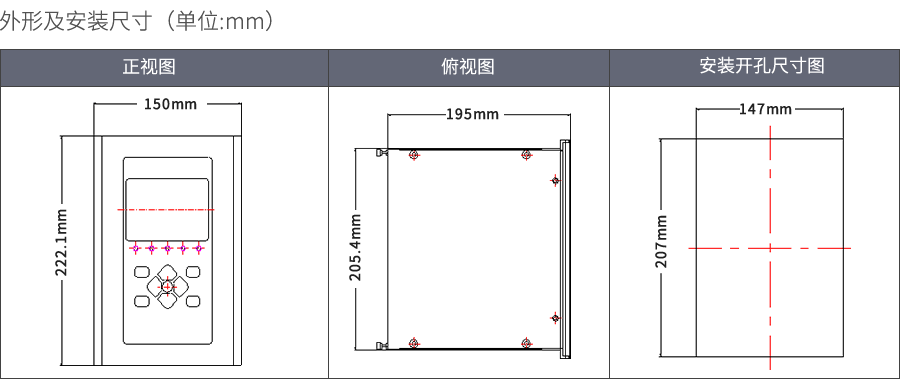

故障解列装置外形尺寸图

故障解列装置技术要求 ●保护功能：I母PT失压。
●遥测：电压、频率。
●低频第3轮范围：0.05～5.00。
●低压第4轮定值范围：0.30～0.95。
●低压加速第2轮范围：0.05～5.00。
●低频第4轮定值范围：45.00～49.50。
●保护功能：#1TV自检。
●通信接口波特率：≤1Mbps。
●低频加速第2轮定值范围：0.50～10.00。
●低压减载1-8轮电压定值误差：不超过±2.5%。
