  • DY-35/D低电压继电器
  • 文章类别:DY-30/D型电磁式电压继电器
  • 文章概述
  • 产品型号:DY-35/D
    额定电压:AC48V、110V、220V
    触点形式:1常开
    整定范围:12V~48V

  • 产品分类

    询价留言

    概述
    DY-35/D电压继电器为低电压继电器,主要用于电力系统继电保护线路中,作为低电压闭锁的动作元件。
    DY-35/D产品的结构及其特点
    为插拔式结构,嵌入式安装,并有透明的塑料外罩,可以方便地观察继电器的电压整定值及规格,安装方式亦为凸出式安装。插拔式结构便于调整和维修,继电器出厂时,工厂提供安装和接线的成套零件及按合同供给的备品备件。
    DY-35/D动作原理
    ■采用整流型原理,磁系统有两个线圈,线圈出头接在整流桥输出端,两个整流桥输入端接在底座端子②、⑥、④、⑧上,用户可根据需要串、并联,因而可使DY-35/D电压继电器整定范围变化一倍。
    ■继电器铭牌的刻度值及额定值是线圈并联时的,转动刻度盘上的指针,以改变游丝的机械反作用力矩,从而可以改变继电器的动作值。
    接线图

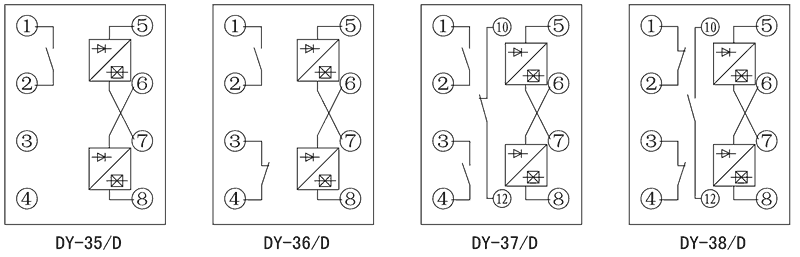

    DY-35/D内部接线图
    DY-35/D技术参数
    额定参数
    直流额定电压 48V、110V、220V可选
    交流额定电压 48V、110V、220V可选
    低电压动作时间 <0.15s
    功耗 <5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    DY-35/D调试方法
    ■可动系统的轴向活动量在0.15~0.3mm之间。
    ■动片与磁极间的气隙,应当保证继电器在规定的任何情况下,动片和磁极不得相碰。
    ■具有动合触点和动断触点的继电器,在动作过程中,桥形触点不得同时接触一动合静触点和一动断静触点。
    ■当指针由第一刻度值旋向最终刻度值时,游丝各圈不得相碰。
    ■DY-35/D继电器动作时,桥形触点应在静触点的中心线上滑动,公差±1mm,动、静触点总气隙不小于2mm。
    ■静触点和限制片之间的距离不大于0.3mm。
    ■不宜润滑继电器的轴和轴承。
    ■不允许用砂纸或其它粗糙材料清洁触点,宜用锋利的刀刃或清洁的细磨石清洁触点,然后用清洁的柔软的布片擦干净,避免用手指接触触点。
    主要特点

    DY-35/D阻燃壳体

    DY-35/D静态集成电路

    DY-35/D端子排接线

    DY-35/D导轨条安装

    导轨安装结构
    DY-35/D导轨安装结构外形尺寸
    DY-35/D凸出式固定结构
    DY-35/D凸出式固定安装结构
    DY-35/D凸出式插拔结构
    DY-35/D凸出式插拔安装结构
    DY-35/D嵌入式插拔结构
    DY-35/D嵌入式插拔安装结构
