    RWL-D概述
    RWL-D系列导轨式集成电路无辅源电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器，体积下、重量轻、精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽，无需提供直流辅助电源可完全替代电磁型电流继电器。RWL系列无辅源电流继电器采用拨码开关整定电流值，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。

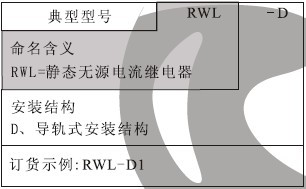

    RWL-D继电器型号含义
    RWL-D继电器型号含义
    RWL-D主要技术参数
    1、功率消耗：交流回路功耗小于1.5VA(交流额定值5A时)。
    2、整定误差
    a、整定值在2-99.9A范围内，整定平均误差的绝对值不大于3%；
    平均误差=(5次测量平均值-整定值)/整定值×100%。
    b、在基准条件下，同一整定值上测量的5次动作值的较大值和较小值应不大于的4%。
    c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。
    3、交流额定值：5A，50Hz(可长期接通15A电流)。
    4、动作时间:1.1倍整定值的动作时间不大于40ms；2倍整定值的动作时间不大于35ms。
    5、返回系数：0.85-0.95
    6 返回时间：不大于27ms。

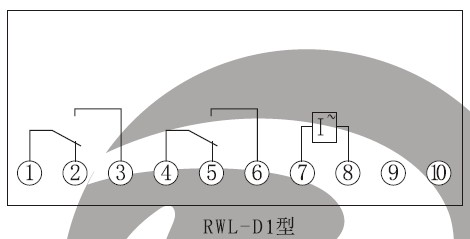

    RWL-D内部接线（正视图）
    RWL-D内部接线（正视图）

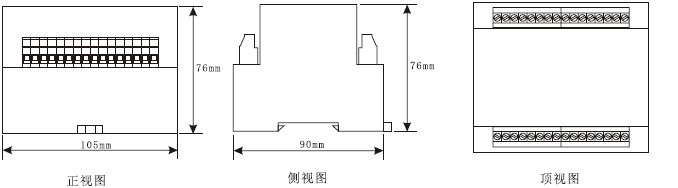

    RWL-D外形尺寸图
    RWL-D外形尺寸图
