    RWY-D概述

    RWY系列静态无辅助源导轨电压继电器(以下简称本继电器)用于发电机、变压器和输电线的电器保护装置中,作为过电压保护或低电压闭锁的启动原件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽,且作为低压继电器使用无抖动现象,无需直流辅助电源完全可以替代电磁型电压继电器。

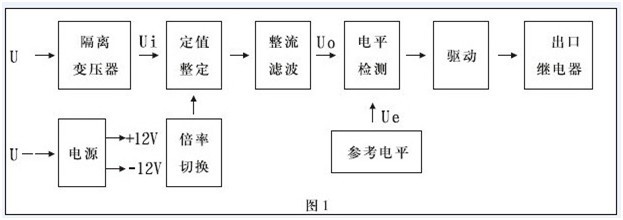

    RWY-D原理说明

    本继电器为静态型继电器,采用进口集成电路构成;被测量的交流电压U~经隔离变压器降压后得到与被测电压成正比的电压Ui,经整定后进行整流,整流后脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo,在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo低于参考电压,电平检测器输出正信号,驱动出口继电器,则本继电器处于动作状态。反之,不论是过电压继电器或是低电压继电器,若直流电压Uo高于参考Ue,电平检测器输出负信号,本继电器处于不动作状态。

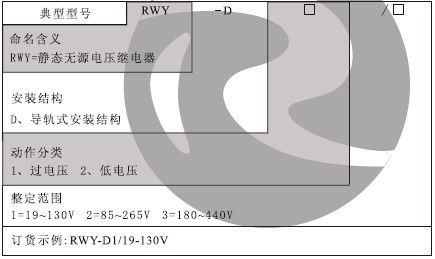

    RWY-D继电器型号及其意义

    主要技术参数

    1、交流额定值:100V/50HZ

    2、过载能力:交流回路允许长期接通1、2倍额定值。

    3、电压整定范围:19V-130V、85V-265V、180V-440V,极差为1V。

    4、功率消耗:交流回路功耗小于1、5VA(交流额定值100V时)

    5、 整定误差
             a、 在整定范围内,整定平均误差的绝对值不大于3%,平均误差=(5次测量平均值-整定值)整定值×100%。
             b、 在基础条件下,同一整定值上测量的5次动作值的较大值和较小值应不大于的4%。
             c、 在-10℃~50℃的温度下,任一整定点误差的绝对值应不大于整定值的4%。

    6.动作时间:过电压继电器:1、2倍整定值的动作时间不大于40ms;2倍整定值的动作时间不大于35ms。

    7、 返回系数
             a、过电压继电器返回系数为0、85~0、95;
             b、低电压继电器返回系数为1、02~1、12;

    8、返回时间:不大于27ms

    RWY-D继电器外形及开孔尺寸图

    RWY-D开孔尺寸
