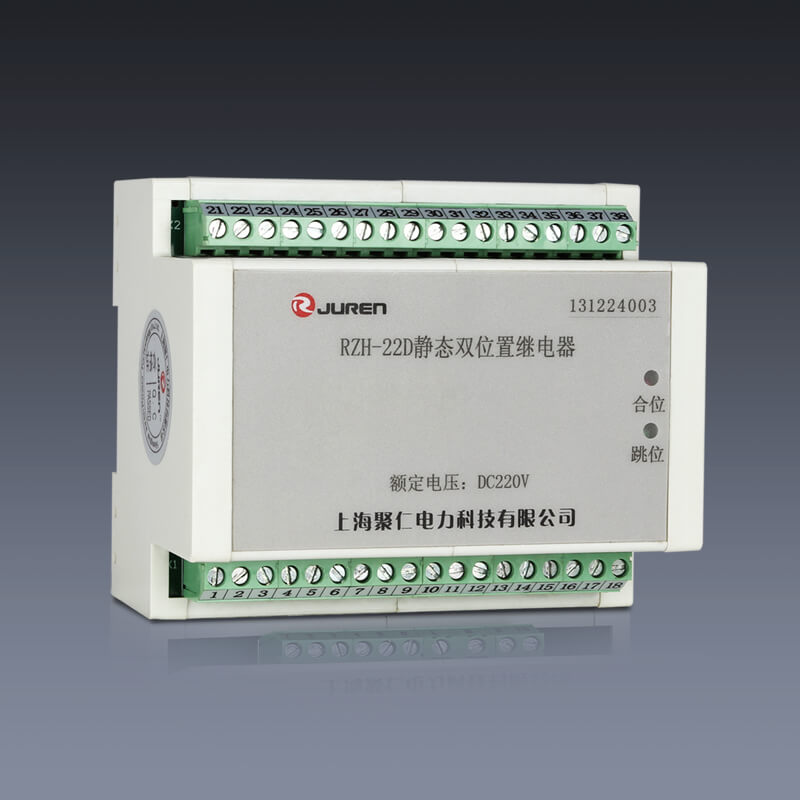

    RZH-D概述
    本继电器用于需要大容量双稳态触点的各种保护和自动控制装置中，以实现闭锁作用是电力系统和自动化控制中老型电磁式双位置中间继电器的更新首先产品。
    具有以下特点：
    1、 RZH系列继电器是采用导轨式安装结构，体积小，安装方便。
    2、 跳位、合位采用电子光隔启动，启动电流小、内阻大、交直流通用。
    3、 辅助电源交直流通用。
    4、 采用多个进口小型密封继电器组成，功耗低发热小、动作时间快。
    5、 触点容量大。

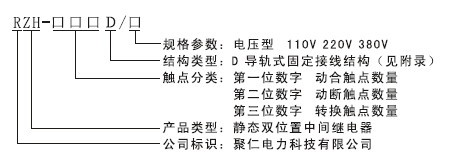

    RZH-D继电器型号分类及含义
    RZH-D继电器型号分类及含义
     技术要求
    1. 额定值：额定电压DC/AC110V、220V、380V。
    2. 动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%。
    3. 动作时间不大于15ms。
    4. 触点容量：在电压不超过250V,电流不超过1A，时间常数为5ms±0.75ms直流有
    负荷电路中，断开容量为150W；在电压不超过250V，电流不超过10A,功率因数为cosΦ=0.4±0.1的交流电路中，断开容量为1500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x104 次。输出触点长期允许接通电流为5A。
    5. 跳位合位启动电流不大于5Ma。
    6. 功率消耗：在额定电压下不大于5W/5VA。
    7. 绝缘耐压：继电器所有电路对外壳及非带电金属部分，以及电气无联系的各电路之间耐受交流50HZ电压2KV历时一分钟试验无击穿。

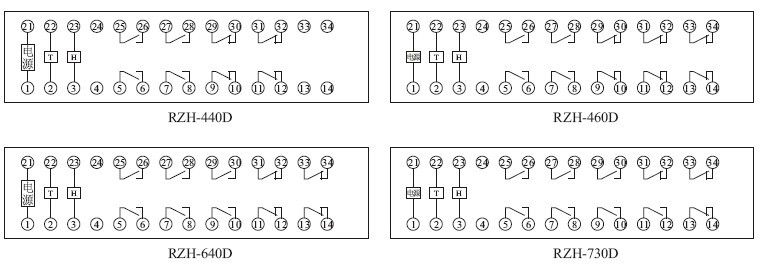

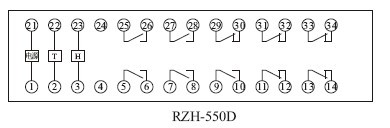

    RZH-D产品内部接线图

    RZH-D产品内部接线图

    RZH-D产品内部接线图

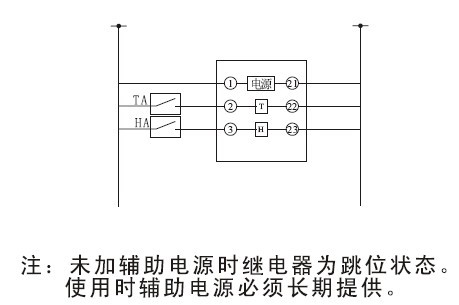

    RZH-D 实例接线图
    RZH-D 实例接线图

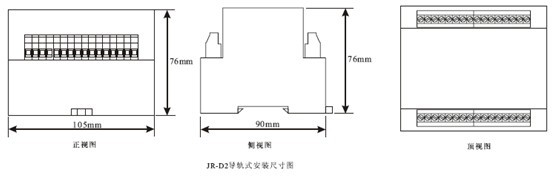

    RZH-D产品外形尺寸图
    RZH-D产品外形尺寸图
