    ZC-23应用范围
    ZC-23冲击继电器(以下简称继电器)，广泛用于直流操作的继电器保护及自动控制回路中，作为集中控制信号元件。
    ZC-23主要技术参数
    额定电压：DC 220V、110V、48V、24V。
    较小冲击动作电流：ZC-23型不大于0.16A，ZC-23型不大于0.015A。
    较大稳定电流：ZC-23型为3.2A，ZC-23型为1.5A。
    功率消耗：在变流器BL一次绕组通较大稳定电流时，其功率消耗不大于7W；出口继电器ZJ在额定电压下，动作状态时功耗不大于10W。

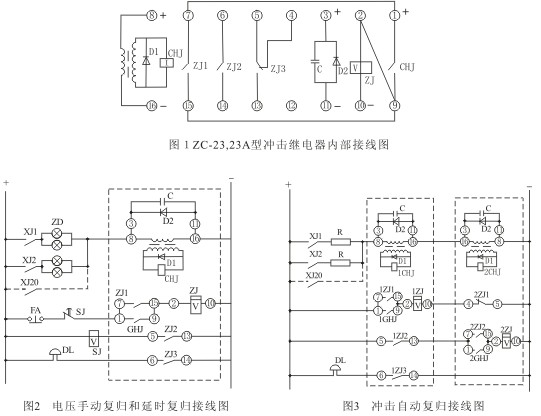

    ZC-23内部接线图

    ZC-23内部接线图

    注：如果需要冲击自动复归的回路中，可以利用两台冲击继电器反串接线（如图3）来实现，但信号回路中必须为线性电阻的情况下，可实现冲击自动复归。

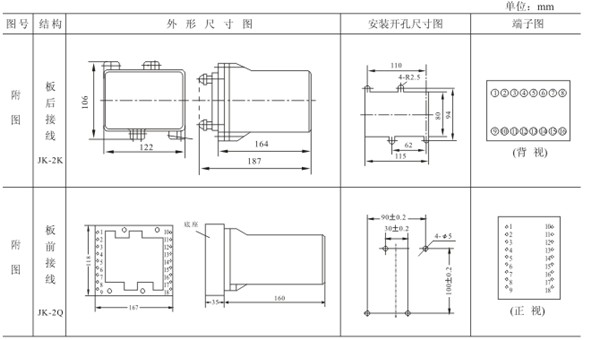

    ZC-23外形及开孔尺寸

    ZC-23，ZC-23采用JK-2壳体，外形及开孔尺寸详见附图

    ZC-23外形及开孔尺寸
