  • JDSL-W/16静态定时限过流继电器
  • 文章类别:过流继电器
  • 文章概述
  • 产品分类

    询价留言

    产品用途
    JDSL-W/10系列过电流继电器,可用于电机、变压器及输电线路的继电保护装置中,尤其适用于无直流设备的厂站,当主设备或输配电系统出现短路故障时,该继电器能按预定的时限可靠动作,切除故障部分
    产品特点

    ● 该继电器采用拨盘开关进行整定,直观方便,可靠性高;

    ● 产品用线性集成电路组成,精度高,稳定可靠;

    ● 无直流辅助电源,具有很强 的抗干扰能力;

    ● 不存在机电型过流继电器的机械部分发卡,动作值整定困难,动作离散值较大等缺点。继电器具有工作电源指示和动作薄码数值整定显示,可区分速断动作和过流动作,且在动作后和失电的情况下具有自保持功能。

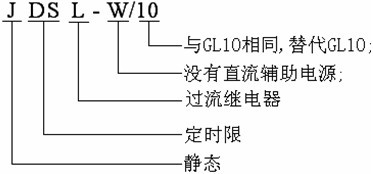

    型号及含义

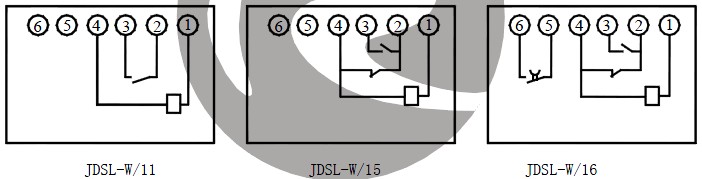

    产品接线图
    技术参数

    ●额定电流:交流(50HZ)电流额定值为:2A-10A通用;

    ●整定范围:起动电流整定范围:2~10A,级差为0.1A,误差不超过±5%;

    ●速动电流倍数:2~9.99倍,级差0.1,误差不超过±5%;

    ●返回系数:0.85-0.95;

    ●两倍整定电流下的动作延时时间整定范围:0.5-95S,级差为0.1S;产品延时平均误差不超过±10%+50ms;

    ●速动时间:两倍速动电流下整定值时动作时间不大于120ms;

    ●功率消耗:在输入额定电流5A时,交流回路的较大功耗不大于15VA;

    ●绝缘性能:绝缘电阻 按标准测量其绝缘电阻值不小于 300MΩ;介质强度 继电器各带电的导电电路对外露的非带电金属部分或外壳之间,应能承受频率为50Hz交流实验电压2KV(有效值),历时1min的实验,不应出现绝缘击穿或闪络现象。

    安装尺寸图
