  • DL-34电磁式电流继电器
  • 文章类别:DL-30型电流继电器
  • 文章概述

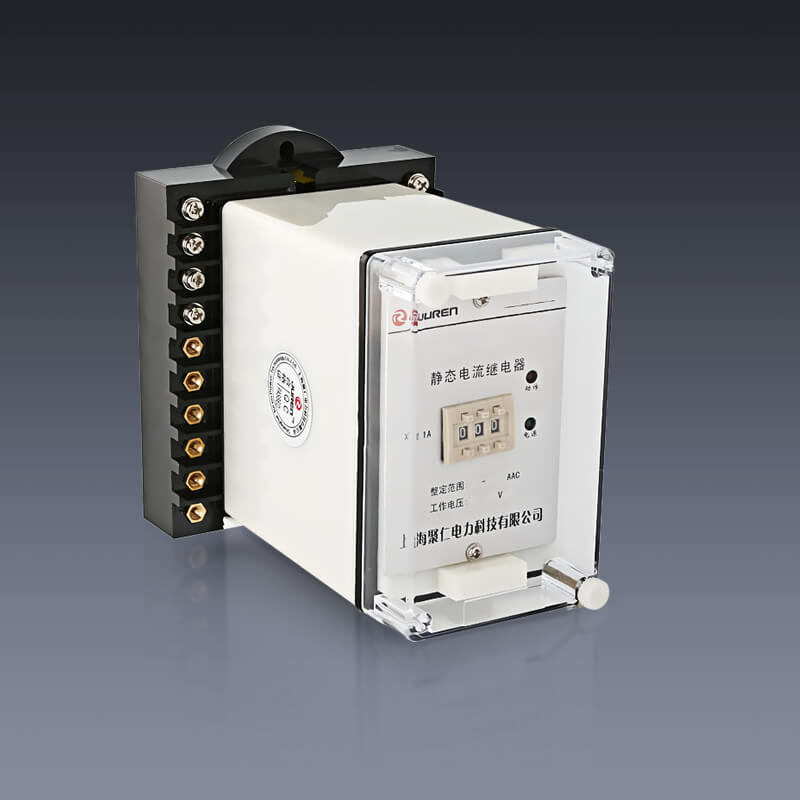

  • 产品型号:DL-34电流继电器
    触点形式:1常开2常闭
    整定电流:0.2A~200A
    壳体形式:嵌入式插拔结构

  • 产品分类

    询价留言

    概述
    DL-34电流继电器,为电磁式瞬动过电流继电器,它广泛用于电力系统二次回路继电保护装置线路中,作为过电流启动元件。
    DL-34结构和工作原理
    ●DL-34电流继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定变化一倍。
    ●继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。
    ●继电器的动作原理为电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。

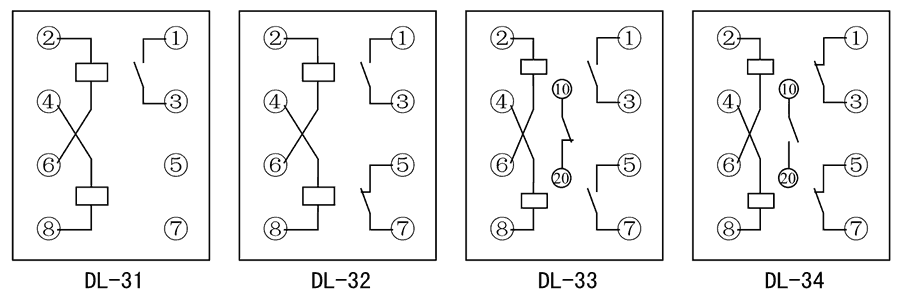

    接线图
    DL-34内部接线图
    主要特点

    DL-34阻燃壳体

    DL-34静态集成电路

    DL-34嵌入式插拔结构安装

    DL-34嵌入式插拔安装结构
    嵌入式插拔安装结构
