    RGL-11静态反时限过流继电器
    所属分类:过流继电器

    产品型号:

    查看次数:1112

    产品介绍 留言反馈
    产品概述

    ●RGL-11静态反时限过流继电器( 以下简称继电器 )具有反时限特性,用于发电机、变压器及 输配电系统的继电器保护装置中。在设备过负荷或短路时,能按预定的时限可靠动作,发出信号或切除故障部分。

    ●本继电器为集成电路静态型继电器,采用数码开关整定电流值,直观方便,改变整定值无须检验,整定范围为2-20A级差为0.1A;精度高、功耗小、动作时间快、返回系数高,是GL-型过流继电器理想的更新换代产品。

    ●本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》;机械行业标准JB3346-83《反时限过流继电器技术条件》。

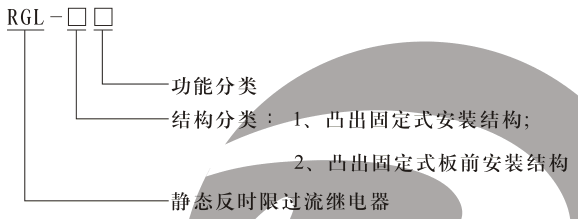

    型号及其含义
    RGL-11型号及其含义

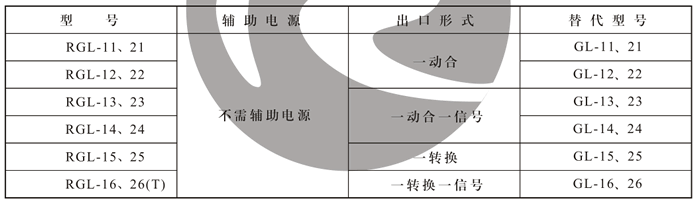

    可替代型号列表

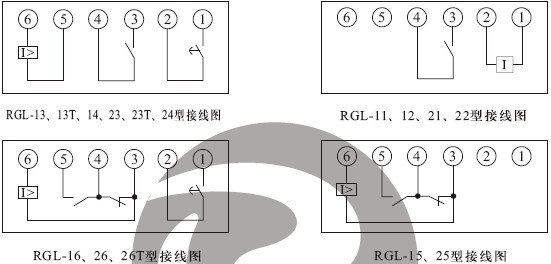

    产品接线图
    RGL-11产品接线图

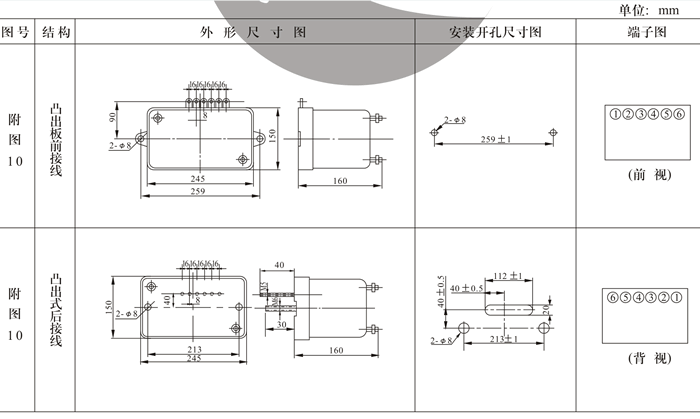

    产品外形及安装开孔尺寸
    RGL-11外形及安装开孔尺寸
    正常工作环境

    ●环境温度:-10℃~+50℃;

    ●相对湿度:不大于90%;

    ●大气压力:86kPa~106kPa;

    ●使用地点不出现超过GB/T14537规定的严酷等级为1级的振动;

    ●周围环境:不允许有阳光直射、雨和水的冲洗,无爆炸危险的介质,不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质,不允许有明显的水气,不允许有严重的霉菌存在。

    使用注意事项

    ●无辅助电源产品测试应注意方法:当用变压器作为电流源时, 要求变压器的次级匝数与电流互感器的次级匝数相当,否则就会由于阻抗不匹配而产生较大的误差,测试速动的动作速度时,若采用电流通断法进行测量,由继电器内部工作电源需要一定的建立时间,会产生较大的误差,而在正常工作时,由于工作电源是存生的,速度会快得多。同理,在用通断法测量延时时间时,也会产品误差。

    ●无辅助电源产品的动作指示:当继电器的速断出口和延时出口后,继电器面板上的动作指示灯会保持动作记录;在继电器动作返回后,动作指示灯需手动复归。

    RSL-12过流继电器的触点形式是怎样的?
    RSL-12静态定时限过流继电器触点形式:一动合;辅助电源:不需辅助电源;电流整定范围:2-20A;安装方式:凸出式板前,凸出式板后可选。
    您好,您公司有GL-11过流继电器吗?
    该产品是早期的过流继电器,生产年限已久,是老式电磁式继电器,个体笨重,体积大,能耗高。现在已经更新换代,被淘汰了!我推荐您使用我的RGL系列过流继电器。
    您好,两相过流继电器和一般过流有什么区别?
    功能都是一样的,区别在于,一只JGL-13/II两相过流继电器可替代“两"只单相普通过流继电器产品。而且价格相仿,这样可以大大降低您的成本。
    您好,请问有GL-17过流继电器技术资料?
    您好,我已经安排GL-17过流继电器商务人员与您联系,通过邮箱发送给您,请您注意查收。
    请问有没有GL-12的二次接线方案?
    您好!GL-12这种是老式感应式的过流继电器,最早生产的是阿城继电器厂,但现在阿城继电器厂也不生产了,因为国家已经把这种老的电磁式的继电器列为淘汰产品,现在代替的是RGL-12静态反时限过流继电器。老的GL-12还在市面上还可以买到,但肯定是翻新货.老过流继电器的我们是不做的。您需要的话,我们可以把我们的技术资料提供给您。
