  • XJBZ-213A静态防跳中间继电器
  • 文章类别:XJBZ系列防跳中间继电器
  • 文章概述
  • 产品型号:XJBZ-213A静态防跳中间继电器;
    触点形式:2常开2转换;
    壳体形式:CJ-1壳体(前接线后接线可选)。

  • 产品分类

    询价留言

    XJBZ-213A中间继电器用途
    中间继电器用于各种保护和自动控制装置中,增加保护和控制回路触点数量和触点容量。
    XJBZ-213A中间继电器结构和动作原理
    静态防跳中间继电器需辅助电源,但在实际使用中,许多已使用的继电器无辅助电源,有许多场合用户不愿用辅助电源。为此,开发了不用辅助电源的普通防跳中间继电器。工作原理为:采用多个小中间继电器通过逻辑组合而成。
    XJBZ-213A中间继电器使用条件
    ●环境温度:-25℃~+50℃
    ●海拔高度:2000M及以下
    ●周围空气的相对湿度,最湿月的月平均较大相对湿度为90%。
    ●周围的磁感应强度不大于0.5mT。
    ●使用地点不允许有较强的振动与冲击。
    ●使用地点不允许有爆炸危险的介质,周围介质不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸汽及有较严重的霉菌。
    ●使用地点应具有防雨、雪、风、沙的设施。
    技术参数
    ●动作电压值:不大于75%
    ●动作保持值:不大于75%
    ●动作电流值:不大于75%
    ●返回值:不小于5%
    ●功率消耗:1A
    ●热稳定性:环境温度+40℃时,电压绕组长期承受110%额定电压温升不超过65℃,电流绕组能长时间承受三倍额定电流
    ●绝缘电阻:继电器电路与导磁体之间、在电气上无联系的各电路之间,用开路电压为500V的测试仪测定其绝缘电阻值应不小于300MΩ。
    ●介质强度:继电器电路与导磁体之间及电气上无联系的各电路之间能耐受交流50Hz、电压2000V历时1min。继电器线圈绕组间能耐受交流50Hz、电压500V历时1min
    ●电寿命:≥105次
    ●机械寿命≥106 次。
    XJBZ-213A中间继电器特点
    ●由于采用密封小中间,可使用于有振动、有灰尘场合。
    ●电流绕组采用电子钳位,可工作于超额定电流数倍的工作状态。
    ●动作时间快,可靠性高。
    5.4 功耗低,寿命长。

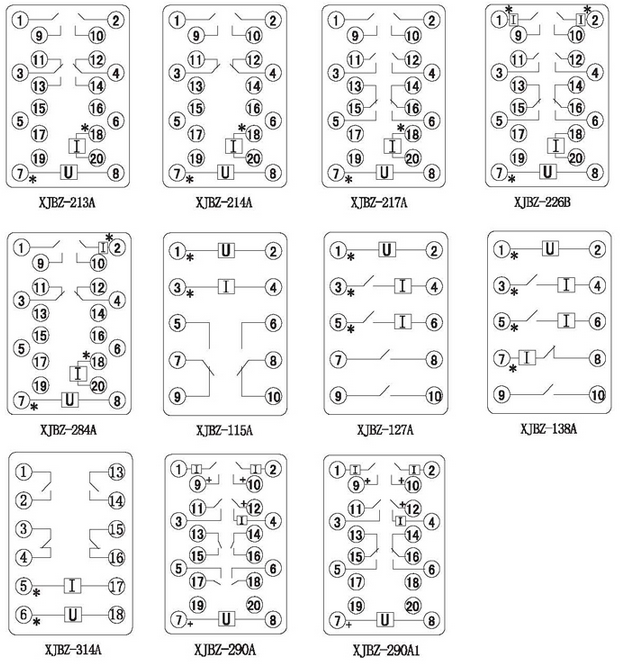

    内部接线图
    XJBZ-213A中间继电器内部接线图
    XJBZ-213A中间继电器继电器外形尺寸和开孔尺寸
    XJBZ-213A中间继电器继电器外形尺寸和开孔尺寸
    XJBZ-212订货须知
    订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
