    LLJ-800F(S)漏电继电器
    所属分类:漏电继电器

    产品型号:

    查看次数:1116

    产品介绍 留言反馈
    LLJ-800F(S)产品用途及特点
    LLJ-800F(S)漏电继电器适用于交流电压至660V,频率为50Hz,电流至1500A及以下漏电继电器中性点接地电路中。
    该继电器可与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置,作漏电和触电保护之用,可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。
    该继电器体积小,安装使用方便,动作值固定分档可调,动作可靠,连续供电稳定,操作简易。能适应各地用户,可以用来对线路进行接地故障保护,防止由于接地故障电流引起的设备事故或电气火灾,也可用来对人体触电解除提供间接接触保护。
    它适用于电源系统中心点直接接地的低压配电系统。是安全使用的网改最新产品。该继电器的动作时间分快速型和延时型,配合使用进行分级选择保护,完全可替代过去LLJ-□F(S)、LLJ-□H(S)、JD1及JD3系列漏电继电器。

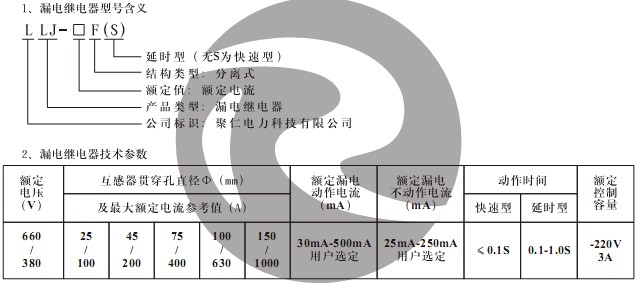

    LLJ-800F(S) 型号含义及技术参数
    LLJ-800F(S) 型号含义及技术参数
    LLJ-800F(S)工作原理
    该继电器是电子式电流动作型漏电继电器,主要由零序电流互感器、 电子线路、试验回路及出口继电器组成其工作原理如下:接线如图(1),当穿过零序互感器的电路发生对地漏电时IA+Ib+IC+iN≠0.零序电流互感器付边就产生一个感应信号,此信号经电子电路处理,当漏电电流达到动作值时,使可控硅导通,出口继电器动作,利用常开、常闭触点控制主线路断路器或接触器断开,从而达到保护的目的。

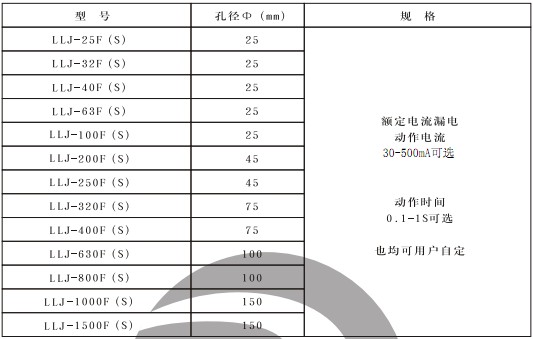

    LLJ-800F(S)漏电继电器部分型号
    LLJ-800F(S)漏电继电器部分型号

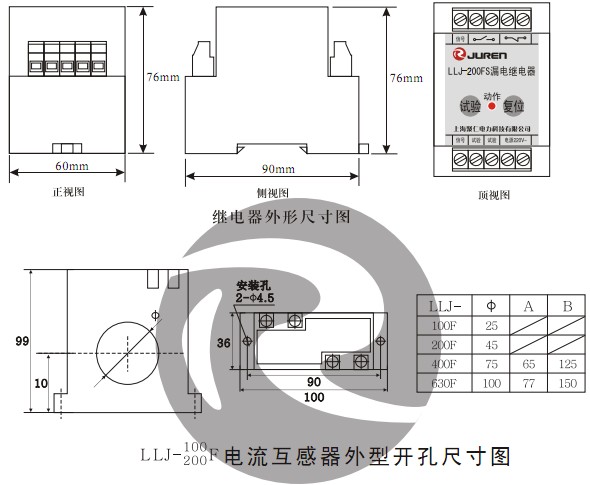

    LLJ-800F(S)产品外型及安装开孔尺寸图(mm)
    LLJ-1000F(S)产品外型及安装开孔尺寸图(mm)
    贵公司漏电继电器额定电压等级是多少?
    你好,控制回路跟系统额定电压关系不大,建议您使用时选可调漏电继电器(导轨式),这样现场使用跟设计值不符时,可以自行进行调整,方便您使用,也减少了后期的工作量。
