  • SS-94/3时间继电器
  • 文章类别:SS-94型时间继电器
  • 文章概述
  • 产品型号:SS-94/3
    额定电压: 直流220V、110V、48V
    延时范围:1s~999.9s
    延时级差:0.1s

  • 产品分类

    询价留言

    概述
    SS-94/3时间继电器额定电压为直流48V、110V、220V三种可选,适用于电力系统继电保护、控制回路或工业控制中作为延时控制元件之用。SS-94/3采用静态集成电路,具有精度高、动作准确、可靠性高等特点。

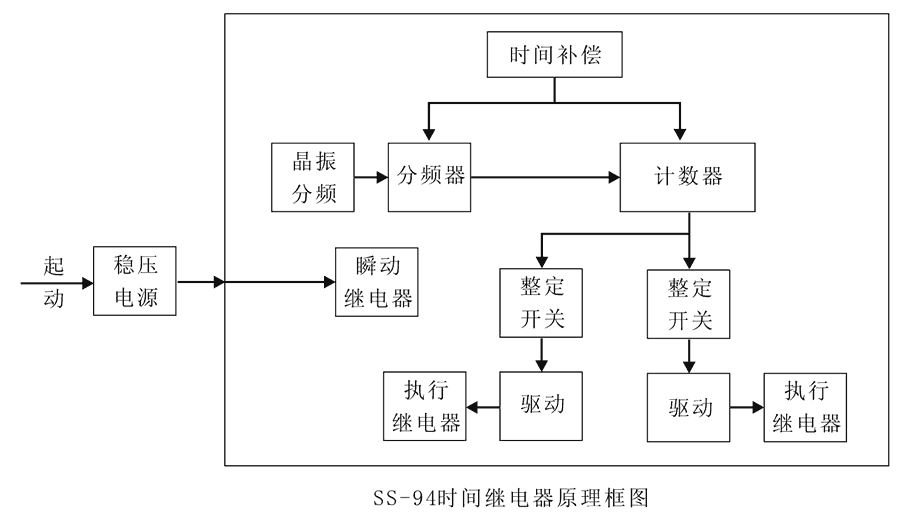

    SS-94/3原理图

    SS-94/3时间继电器采用进口CMOS集成电路构成,利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。 继电器一旦施加额定电压,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲,经分频后计数器计数,当所计脉冲数达到延时整定值时,触发器翻转,驱动执行继电器动作出口。

    SS-94/3工作原理图

    触点数量及形式
    型号 延时范围 T1输出触点 T2输出触点 瞬动输出触点
    SS-94/1 20ms~9.999s(级差1ms) 1转换
    SS-94/2 0.1s~99.99s(级差10ms) 1转换 1转换
    SS-94/3 1s~999.9s(级差0.1s) 1转换 1转换
    SS-94/3 10s~9999s(级差1s) 1转换 1转换 1转换

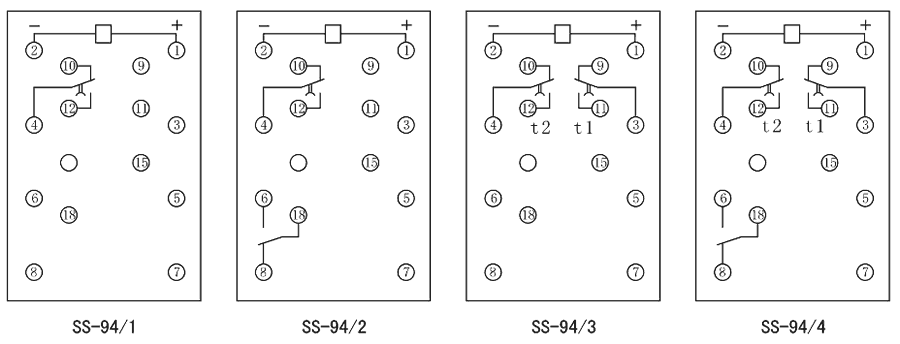

    接线图
    SS-94/3内部接线图
    主要特点

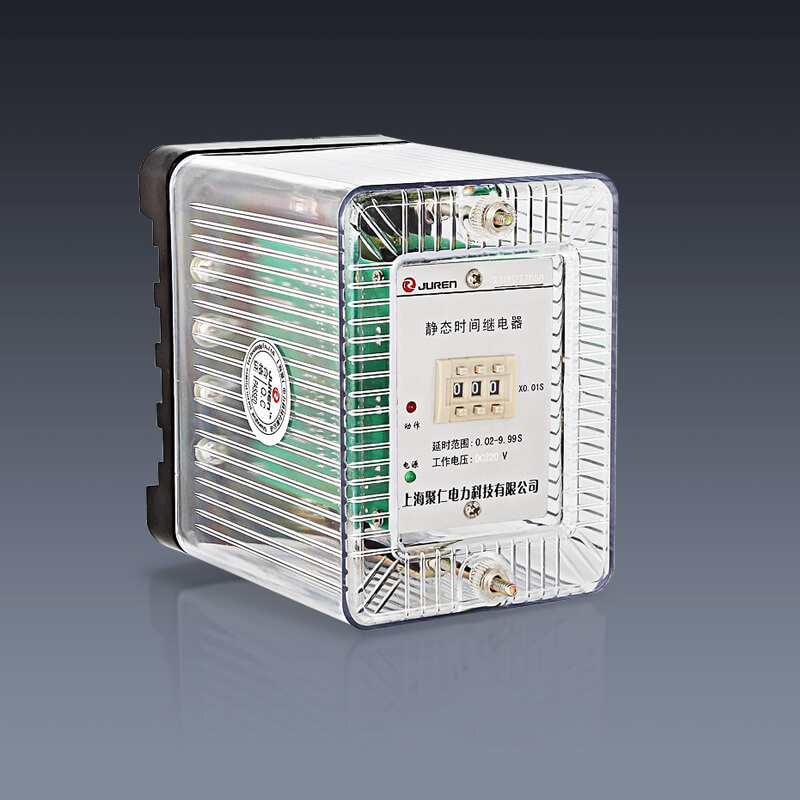

    SS-94/3阻燃壳体

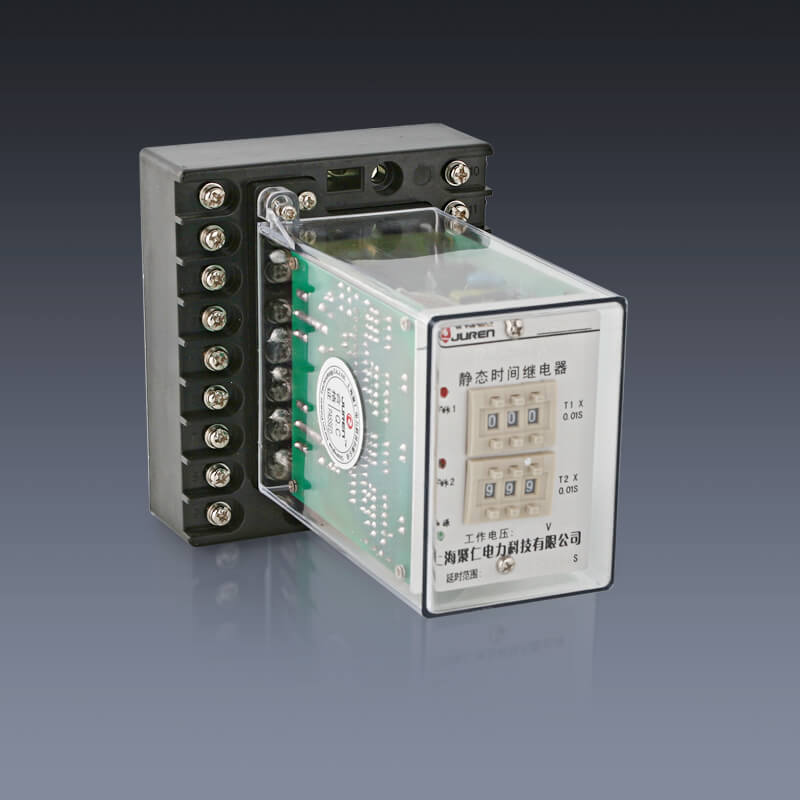

    SS-94/3静态集成电路

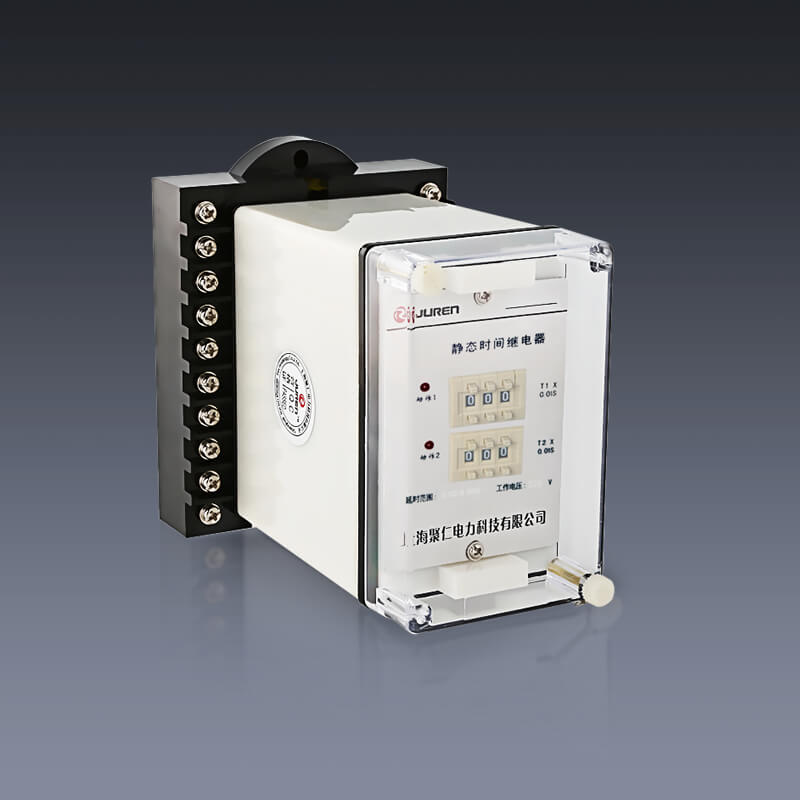

    SS-94/3端子排接线

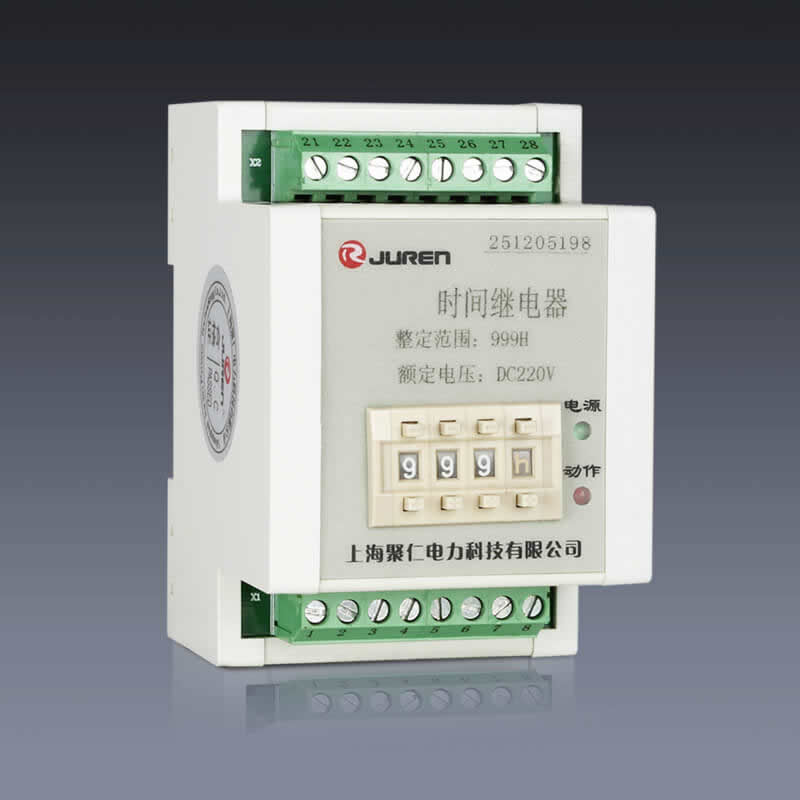

    SS-94/3导轨条安装

    SS-94/3安装结构
    外形尺寸
