  • SS-21A时间继电器
  • 文章类别:SS-21型时间继电器
  • 文章概述
  • 产品型号:SS-21A  静态时间继电器
    工作电压:DC220V、DC110V、DC48V
    延时时间:0.1~99.9S
    触点形式:一副独立延时动合触点,一副瞬动转换触点

  • 产品分类

    选型手册

    询价留言

    概述
    SS-21A时间继电器适用于各种继电保护及自动化控制线路中,使控制元件得到所需要的高精度延时。SS-21A采用静态集成电路,具有精度高、动作准确、可靠性高等特点,并采用导轨安装和端子排接线,可方便地卡装在导轨槽板上,具有安装方便、接线简单等优点。
    整定范围表
    型号 额定电压 整定范围 整定级差 触点形式
    SS-21A(B) DC48V 1~99S 1S 1付瞬动转换、1付延时转换
    DC110V 0.1~9.9S 0.1S
    DC220V 0.01~0.99S 0.01S

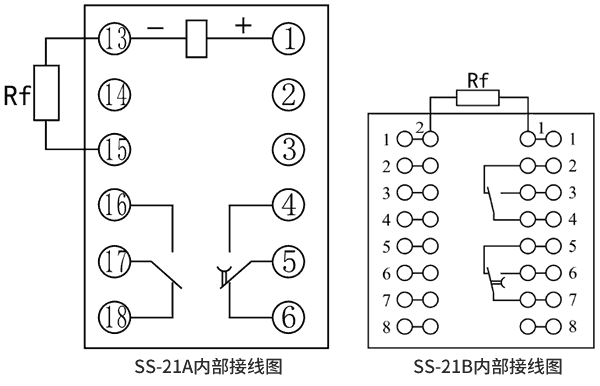

    接线图
    SS-21A内部接线图
    SS-21A技术参数
    额定参数
    额定电压 直流48V、110V、220V
    返回电压 小于5%额定值
    返回时间 不大于10ms
    返回电压 不小于5%额定值
    整定误差 不大于±1%最大整定值+0.05S
    延时一致性 不大于0.2%最大整定值+0.05S
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    极限温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    SS-21A阻燃壳体

    SS-21A静态集成电路

    SS-21A端子排接线

    SS-21A导轨条安装

    SS-21A安装结构
    外形尺寸
