  • JS-113B时间继电器
  • 文章类别:JS-100型时间继电器
  • 文章概述
  • 产品型号:JS-113B时间继电器
    额定电压:DC110,220V(如需交流需特殊注明)
    触点形式:单延时(一付动合触点一付瞬时转换触点)
    壳体形式:JK-1壳体(前,后接线可选)

  • 产品分类

    询价留言

    概述
    JS-113B时间继电器作为延时控制元件广泛用于直流操作的各种继电保护及自动控制系统中,特别是要求时间测量精度高和配合时间级差小的场合。具有精度高、功耗小、动作时间准确、整定直观方便、范围宽等特点,是替代电磁型时间继电器的理想产品。
    延时范围及触点类型
    产品型号 延时范围 电源种类 触点类型
    JS-113A 0.02~9.99S、0.1~99.9S DC110V、DC220V 单延时,即一付可调整延时动合触点,一付瞬动转换触点。
    JS-103A 双延时,即二付可调整延时动合触点。
    JS-103SA 双延时,即二付可调整延时动合触点,一付瞬时动合触点。
    JS-113B 单延时,即一付可调整延时动合触点,一付瞬动转换触点。
    JS-103B 双延时,即二付可调整延时动合触点。
    JS-103SB 双延时,即二付可调整延时动合触点,一付瞬动转换触点。
    JS-114C 单延时,即一付可调整延时动合触点,一付瞬动转换触点。
    JS-104C 双延时,即二付可调整延时动合触点。
    JS-104SC 双延时,即二付可调整延时动合触点,二付瞬动转换触点。

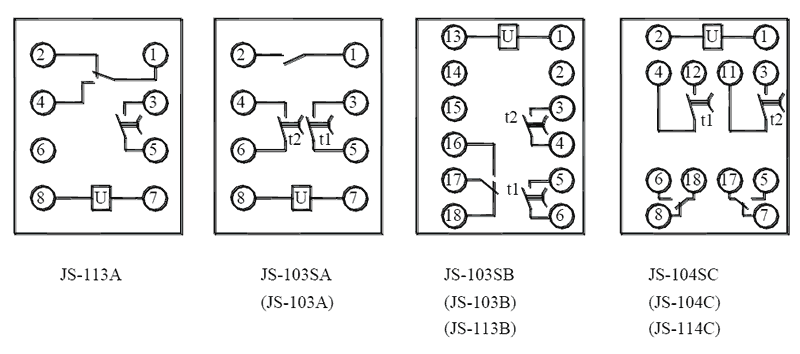

    接线图
    JS-113B内部接线图
    JS-113B技术参数
    额定电压 DC11V、DC220V
    动作电压 不大于70%的额定电压
    延时范围 0.02~9.99s或0.1~99.9s
    延时整定误差 在基准条件下不大于±(0.1%整定值+10ms)
    功率消耗 在DC220V不大于7W,DC110V不大于3.5W
    触点容量 DC ≤250V,I≤3A(τ=5±0.75ms)为50W
    主要特点

    JS-113B阻燃壳体

    JS-113B静态集成电路

    JS-113B端子排接线

    JS-113B导轨条安装

    导轨安装结构
    JS-113B导轨安装结构外形尺寸
    凸出固定式安装结构
    JS-113B凸出固定式安装结构
    凸出插拔式安装结构
    JS-113B凸出插拔式安装结构
    嵌入插拔式安装结构
    JS-113B嵌入插拔式安装结构
