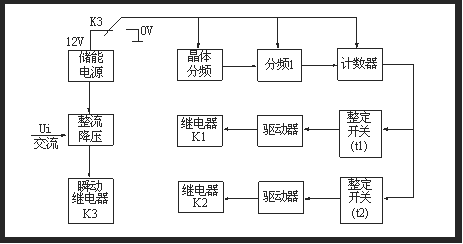

继电器有晶体振荡器、分频器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时，继电器内部瞬动继电器和两个延时继电器瞬时动作，触点切换，并使电源回路与计时回路处于失电状态，以提高继电器抗干扰性能。当输入电压大大降低或完全消失时，瞬动继电器瞬时返回（两个延时执行继电器仍处于动作状态），触点也瞬时返回，使储能电源接通计时回路，晶体振荡产生时钟脉冲，经分频后得到10ms计时脉冲，计数器对计时脉冲计数，当所计脉冲数与整定开关值符合时，驱动执行继电器返回，完成断电后延时返回的功能。原理图如下图所示

1、额定电压：交流380、220、110、100V。

2、额定频率：50HZ或60HZ。

3、保证继电器触点可靠通电动作所需电压不大于80%额定电压。

4、保证继电器可靠断电返回的电压不小于10%额定电压。

5、在额定电压下继电器断电延时返回的延时误差，在整定范围内不超过0.1%整定值+10ms。

6、在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量五次，实测时间的较大值与较小值之差。

7、二付延时返回的触点可各自独立整定，时间整定范围均为0.02-9.99s，而延时整定值可以不同或相同。

8、在额定电压下继电器消耗的功率不大于4VA。

9、继电器允许长期承受110%额定电压。

10、继电器在电压不大于250V、电流不大于1A（时间常数T = 5 ± 0.75ms直流有感电路中），触点断开容量为30W，在电压不大于250V，电流不大于1A，功率因素COSφ=0.4±0.1的交流电路中，触点断开容量为150VA。

11、继电器各电路与外露的非带电金属部分之间应能乘受有效值2kV，输入电路和触点之间 应能承受1kV，50HZ交流电压，历时1min实验，应无绝缘击穿或闪络现象。

12、继电器机械寿命105次，电寿命104次。

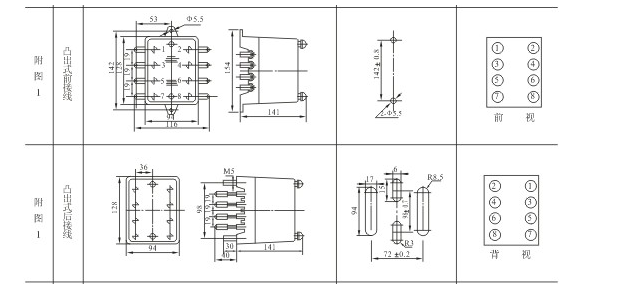

JHS(JSJ)-10型继电器采用凸出式固定结构，其外形尺寸及安装开孔尺寸详见附图1。

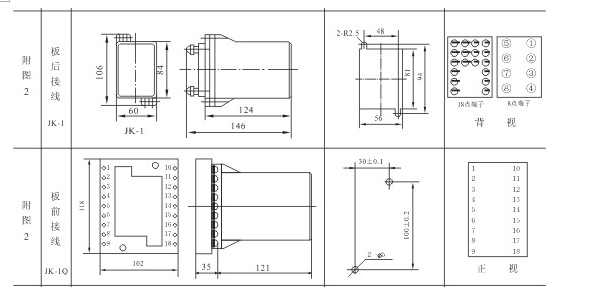

JHS(JSJ)-20型继电器采用凸出式插拨结构，其外形尺寸及安装开孔尺寸详见附图2。

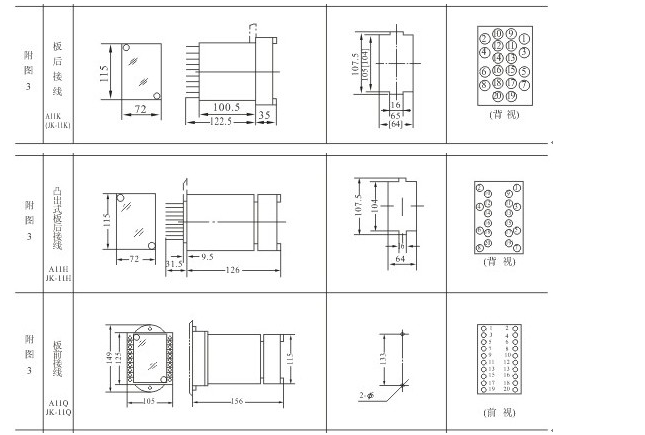

JHS(JSJ)-30型继电器采用嵌入式插拔结构，其外形尺寸及安装开孔尺寸详见附图3。
