  • DCS-11双位置继电器
  • 文章类别:双位置继电器
  • 文章概述
  • 找DCS-11双位置继电器厂家、价格、工作原理、接线图就选上海聚仁电力。
  • 产品分类

    选型手册

    询价留言

    • DCS-11双位置继电器用途
      用于需要大容量双稳态触点的工业控制和其它一般控制场合。
      DCS-11双位置继电器特点
      2.1 体积小,拆装方便,能安装在位置紧张有限的场合。
      2.2 用于需要大容量双稳态触点的工业控制和其它控制上,在电流互感器二次侧和跳闸上要求多切换。
      2.3 线圈回路串有切断触点。消除了持续的功耗,从而限制了热量积累及减轻控制电源的负载。
      2.4 线圈激励有交流和直流两种。
      DCS-11双位置继电器动作原理
      DCS-10(RXMVB2)系列大容量锁定继电器是靠永久磁铁锁定的双稳态继电器。该继电器由磁系统,接触系统,支架三部分组成,磁系统由左右二个线圈,中间柱永久磁铁及铁芯组成双口磁回路,当左右二个线圈中的一个线圈通电激励时,线圈产生的磁场对永久磁铁产生斥力,使衔铁转换到另一侧由磁铁锁定并带动触点转换。触点采用桥式接触,断开容量较大。外壳采用引进的Combiflex凸出式模数化插入结构。
      DCS-11双位置继电器技术数据

      4.1 动作值:DC<70%额定电压,AC<80%额定电压。
      4.2 动作时间:30/25ms(触点闭合/断开)。
      4.3 线圈功耗:DC 3.5W   AC 15VA
      4.4 触点断开容量:AC,250V,10A(COSφ>0.4),1000VA;DC, 250V, 5A(L/R<40ms),100W。
      4.5 重量:0.7kg(凸出式),2.5kg(嵌入式)。
      4.6 绝缘耐压:50Hz,1min,2kV。
      4.7 冲击电压:5kV。
      4.8 继电器能承受5-15Hz中等震级的地震波冲击。
      4.9 额定电压及线圈阻值。

      DCS-11双位置继电器技术数据

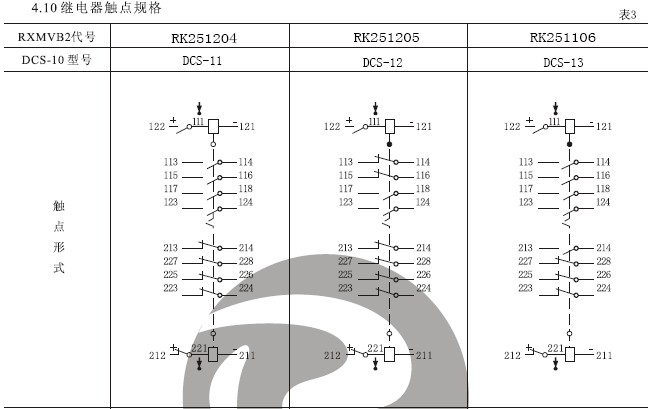

      DCS-11接线图
      DCS-11双位置继电器结构,外形尺寸及安装开孔图。

      DCS-11外形尺寸及安装开孔图
      DCS-11双位置继电器本继电器采用凸出式模数化插入结构,外形尺寸及安装开孔图。DCS-11外形尺寸及安装开孔图
