    三相消防应急电源
    所属分类:EPS应急电源

    产品型号:FEPS-JR/S-2.2~110KW

    查看次数:1796

    产品概述 供电方案运行图 单相EPS产品尺寸图 机柜尺寸及电池容量 留言反馈
    产品概述
    EPS全称是Emergency(紧急的)Power(电力)Supply(供给),是当今重要建筑物中为了电力保障和消防安全而采用的一种应急电源。其原理为,在电网正常时,由电网经过互投装置给重要负载供电,当电网断电后,互投装置电网将立即投切至逆变电源供电,当电网电压恢复时,应急电源将恢复为电网供电。三相应急电源用作建筑物内紧急疏散照明或重要用电设备提供集中供电的应急电源设备。当市电正常时,由市电经过互投装置给负载供电,同时充电器给备用电池进行智能充电。当市电故障时,或超过正常电压的20%时,由智能EPS控制系统快速将负载切换到逆变器上,由蓄电池经逆变后继续为负载供电。当市电电压正常后,应急电源将自动恢复电网供电。在上述的切换过程中,采用了高可靠的IPM智能模块切换装置,确保对电源切换时间要求较高的负载正常工作。
    产品主要部件
    三相EPS消防电源由蓄电池组、IPM智能模块、充电器、主控板、液晶(LCD)显示屏、电流/电压/温度等检测电路、互锁切换电路、报警电路等组成。
    EPS消防应急电源常见规格
    FEPS-JR/S三相消防应急电源主要有2.2KW、3.7KW、5.5KW、7.5KW、11KW、15KW、18KW、22KW、30KW、37KW、45KW、55KW、75KW、90KW、110W等多种消防应急电源规格。如有特殊要求,请与我们联系,我们可另外设计,满足您的技术要求。
    产品主要特点

    1、采用集中模式、无需特殊灯具;

    2、双路电源自动切换,可靠性高;

    3、寿合长,主机寿命20年以上;

    4、采用CPU控制,保证各动作点准确;

    5、LED显示和声音告警,工作状态一目了然;

    6、具有过压、欠压、过温、过流、短路等保护功能;

    7、智能电池充电管理功能,可实现均浮充自动转换,有效延长电池寿命;

    8、自动监控电池工作状态,具有电池充放自动保护;

    9、模块化结构设计,维护方便;

    10、具有消防联动,通过RS232/RS485通讯接口,可与上位机进行通讯,实现"四遥"功能。

    技术参数表
    三相EPS消防电源技术参数表
    型号 FEPS-JR/D-2.2~110KW
    输入电压 380V±20% 输入频率 50HZ±5%
    输出电压 220V±3% 输出波形 正弦波
    输出频率 50HZ ±0.1% 输出过载能力 ≤120%时能正工作,>120%时强行保护
    波形失真率(THD) 线性负载≤1% 软起时间 >1S(“有”,“无”可选择)
    切换时间 ≤0.25S 备用时间 ≥90分钟
    供电效率 市电供电时≈100%,应急时≥90% 环境温度 -15℃~+40℃
    噪音 电网有电时,禁置无噪音; 逆变供电时≤55dB 相对湿度 0~90%,不结露
    海拔高度 2000米以下
    供电方案运行图
    三相eps应急电源供电方案原理图

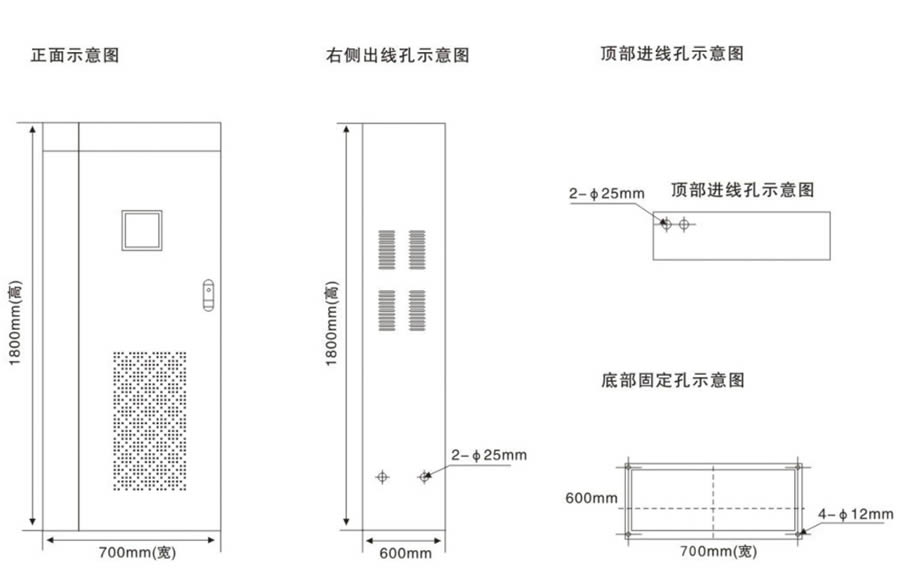

    2.2KW~10KW三相应急电源尺寸
    2.2KW~10KW三相应急电源尺寸图

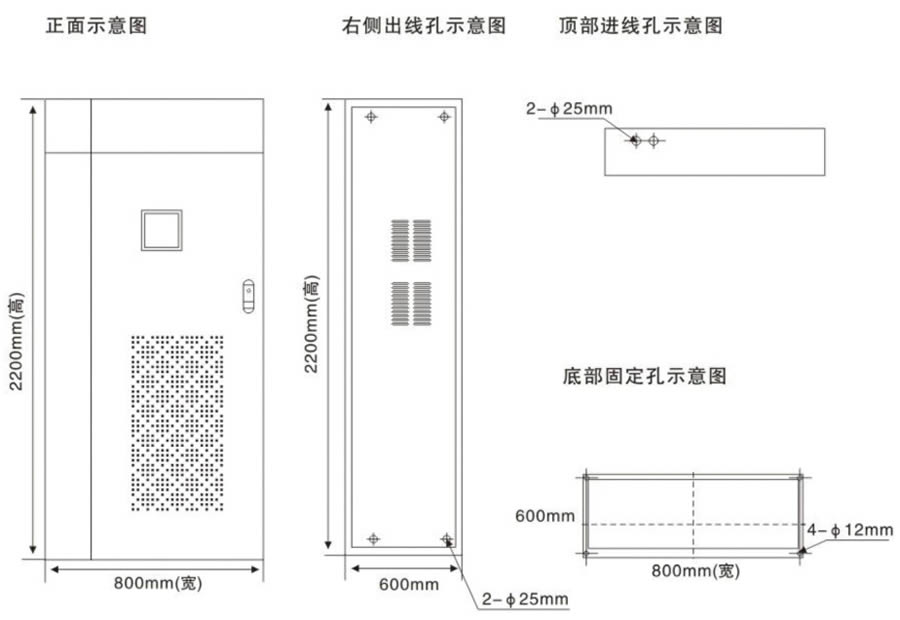

    11KW~110KW三相应急电源尺寸
    11KW~110KW三相应急电源尺寸图
    三相应急电源机柜尺寸
    型号规格 输出功率(KW) 电池柜(个) 宽×深×高(mm) 主机重量(KG) 电池重量(KG)
    FEPS-JR/S-2.2KW 2.2 电池在主机柜内 600×450×1500 180
    FEPS-JR/S-3.7KW 3.7 电池在主机柜内 600×450×1500 360
    FEPS-JR/S-5.5KW 5.5 电池在主机柜内 600×450×1500 720
    FEPS-JR/S-7.5KW 7.5 电池在主机柜内 700×600×1800 860
    FEPS-JR/S-11KW 11 1 800×600×2200 1030
    FEPS-JR/S-15KW 15 1 800×600×2200 230
    FEPS-JR/S-18.5KW 18.5 1 800×600×2200 260 1120
    FEPS-JR/S-22KW 22 1 800×600×2200 280 1120
    FEPS-JR/S-30KW 30 2 800×600×2200 320 1580
    FEPS-JR/S-37KW 37 2 800×600×2200 380 1580
    FEPS-JR/S-45KW 45 2 800×600×2200 410 2240
    FEPS-JR/S-55KW 55 3 800×600×2200 470 3160
    FEPS-JR/S-75KW 75 3 800×800×2200 600 3160
    FEPS-JR/S-90KW 90 3 800×800×2200 900 4740
    FEPS-JR/S-110KW 110 3 800×800×2200 1000 6320
    电池容量参考表
    型号规格 电池节数 额定电压 最大放电电流 满载情况下满足电池使用时间T(H)所需配置的电池容量C(AH)/放电速率
    T=0.5 T=1.0 T=1.5 T=2.0
    2.2KW 8节 96V 27.5A 14AH/C 33AH/0.5C 45AH/0.4C 60AH/0.3C
    3.7KW 8节 96V 46.2A 28AH/C 50AH/0.5C 75AH/0.4C 100AH/0.3C
    5.5KW 16节 192V 34.4A 18AH/C 40AH/0.5C 55AH/0.4C 75AH/0.3C
    7.5KW 16节 192V 46.8A 28AH/C 50AH/0.5C 75AH/0.4C 100AH/0.3C
    11KW 18节 216V 41.6A 24AH/C 45AH/0.5C 70AH/0.4C 90AH/0.3C
    15KW 18节 216V 62.5A 33AH/C 70AH/0.5C 100AH/0.4C 135AH/0.3C
    18.5KW 27节 324V 58.7A 33AH/C 65AH/0.5C 100AH/0.4C 125AH/0.3C
    22KW 27节 324V 68.7A 40AH/C 75AH/0.5C 120AH/0.4C 150AH/0.3C
    30KW 27节 324V 75.0A 40AH/C 80AH/0.5C 120AH/0.4C 160AH/0.3C
    37KW 27节 324V 77.1A 40AH/C 90AH/0.5C 125AH/0.4C 170AH/0.3C
    45KW 27节 324V 70.3A 40AH/C 80AH/0.5C 120AH/0.4C 150AH/0.3C
    55KW 40节 480V 85.9A 50AH/C 100AH/0.5C 140AH/0.4C 190AH/0.3C
    75KW 40节 480V 93.7A 50AH/C 100AH/0.5C 150AH/0.4C 200AH/0.3C
    90KW 40节 480V 93.7A 50AH/C 100AH/0.5C 150AH/0.4C 200AH/0.3C
    110KW 40节 480V 91.6A 50AH/C 100AH/0.5C 150AH/0.4C 200AH/0.3C
