  • DZZ-15中间继电器
  • 文章类别:DZZ-10型中间继电器
  • 文章概述
  • 产品型号:DZZ-15
    触点形式:4转换
    额定电压:DC24、48V、110V、220V
    安装方式:导轨安装

  • 产品分类

    询价留言

    概述
    DZZ-15中间继电器用于工业白动化控制和电力系统二次回路中,作为中间辅助和扩大控制范围之用。DZZ-15采用导轨安装结构,具有接线方便、多个拼接、整定精度高、动作准确等特点。
    DZZ-15主要特点
    ●体积小,触点断开容量大。
    ●线圈激磁为直流。
    ●导轨安装,具有安装方便、接线简单。
    ●采用静态集成电路,具有精度高、动作可靠等特点
    DZZ-15触点形式及额定电压
    型号 触点形式 额定电压
    DZZ-11 6常开 DC:24V、48V、110V、220V
    DZZ-12 6常闭 DC:24V、48V、110V、220V
    DZZ-13 4常开2常闭 DC:24V、48V、110V、220V
    DZZ-14 2常开4常闭 DC:24V、48V、110V、220V
    DZZ-15 4转换 DC:24V、48V、110V、220V
    DZZ-16 2常开 DC:24V、48V、110V、220V
    DZZ-17 1常开1常闭 DC:24V、48V、110V、220V
    DZZ-18 2常开 DC:24V、48V、110V、220V
    DZZ-19 1常开1常闭 DC:24V、48V、110V、220V

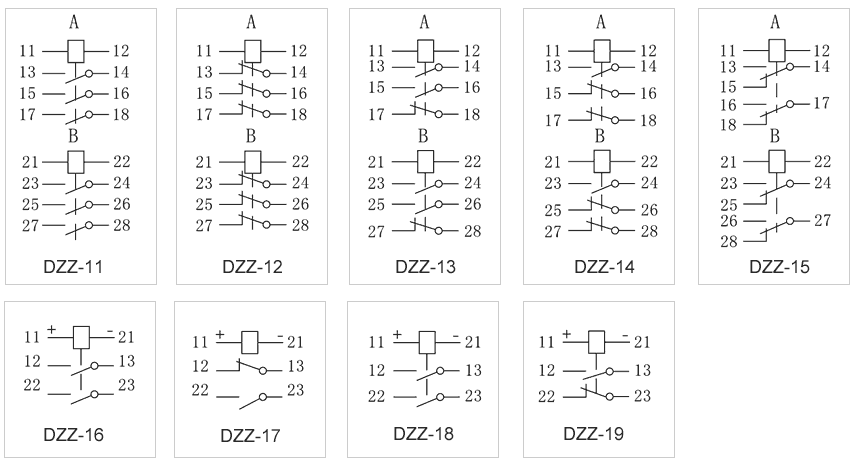

    接线图
    DZZ-15内部接线图
    DZZ-15技术参数
    额定参数
    直流额定电压 24V、48V、110V、220V可选
    直流动作电压 ≤70%额定电压
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    DZZ-15阻燃壳体

    DZZ-15静态集成电路

    DZZ-15端子排接线

    DZZ-15导轨条安装

    导轨安装结构
    DZZ-15导轨安装结构外形尺寸
