JDZS-5002B可调断电延时中间继电器

文章类别：JDZS-5000B型中间继电器

文章概述

产品型号：JDZS-5002B
触点形式：2转换
延时类型：断电延时中间继电器
延时时间：0.02S～9.103S

产品分类

询价留言

产品详情
产品分类
询价留言
相关文章

概述

JDZS-5002B中间继电器为可调断电延时中间继电器主要用于各种保护和自动控制装置中，增加保护和控制回路的触点数量及触点容量以及时间逻辑功能。JDZS-5002B采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，并采用导轨安装和端子排接线，具有安装方便、接线简单等优点。

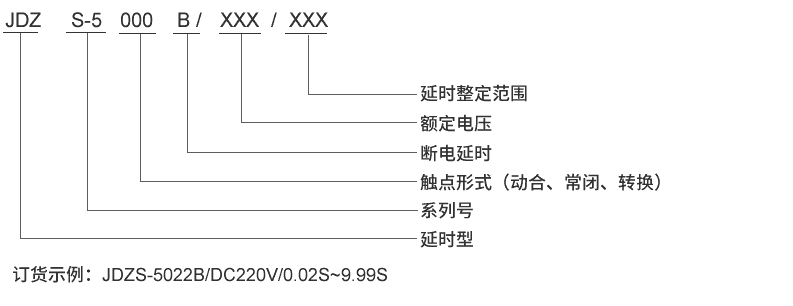

型号及含义

JDZS-5002B触点形式及延时范围

型号	触点形式	延时整定范围	级差	电压值
JDZS-5202B	2常开2转换	0.02S～9.99S	10mS	AC/DC：110V、220V
JDZS-5004B	4转换	0.02S～9.99S	10mS	AC/DC：110V、220V
JDZS-5104B	1常开4转换	0.02S～9.99S	10mS	AC/DC：110V、220V
JDZS-5022B	2常闭2转换	0.02S～9.99S	10mS	AC/DC：110V、220V
JDZS-5112B	1常开1常闭2转换	0.02S～9.99S	10mS	AC/DC：110V、220V
JDZS-5002B	2转换	0.02S～9.99S	10mS	AC/DC：110V、220V

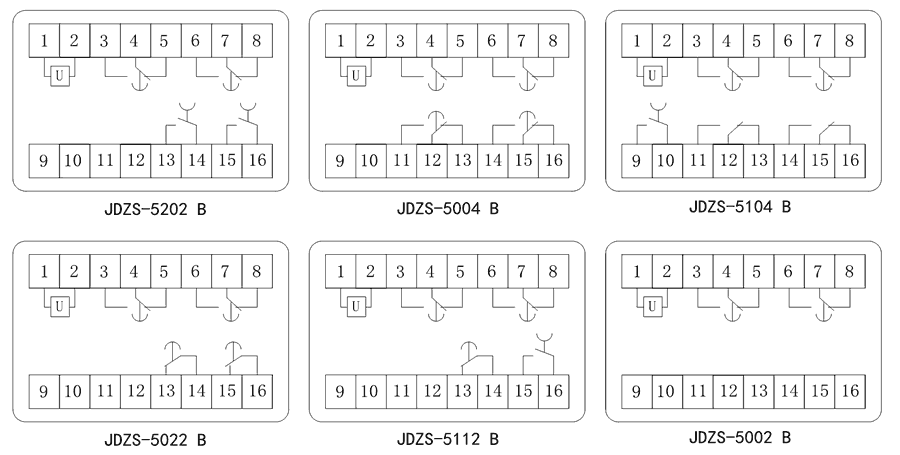

接线图

JDZS-5002B技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
整定时间	0.02S～9.99S
级差	10mS
返回值	≥5%
功耗	≤2W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
