    JHOK-ZBL1漏电继电器概述
    JHOK-ZBL1漏电继电器适用于电源系统中心点直接接地的低压配电系统。基于MCU的密集型设计,用于电动机和配电系统的接地保护,采用零序电流检测法。通过零序电流互感器检测出超过整定值的零序(剩余)漏电电流。JHOK-ZBL1可与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置,作漏电和触电保护之用,可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。
    漏电继电器典型应用图
    漏电继电器典型应用接线图
    JHOK-ZBL1动作电流和不驱动时间
    型号 动作电流 不驱动时间 动作误差 频率范围
    JHOK-ZBL1 30/100/200/500(mA) 0.1S/0.3S/0.5S/0.8S -20%~-10% 50Hz±5%
    JHOK-ZBM1 30/100/200/500(mA) 1S/2S/3S/5S -20%~-10% 50Hz±5%
    JHOK-ZBL2 100/300/500/1000(mA) 0.1S/0.3S/0.5S/0.8S -20%~-10% 50Hz±5%
    JHOK-ZBM2 100/300/500/1000(mA) 1S/2S/3S/5S -20%~-10% 50Hz±5%
    主要特点
    ■JHOK-ZBL1漏电保护继电器体积小、安装使用方便、动作可靠、连续供电稳定且操作简易。
    ■可以用来对线路进行接地故障保护,主要用来防止由于接地故障电流引起的设备事故或电气火灾,也可用来对人体触电解除提供间接接触保护。
    ■有复位、指示、报警、复位等功能。
    ■适用于电源系统中心点直接接地或不直接接地的高、低压配电系统。
    ■动作时间分快速型和延时型,配合使用时对干线和支线进行分级选择保护。
    主要技术参数
    额定参数
    额定电压值 AC380V、AC660V、AC690V、AC1140V
    工作电压值 DC24V、AC110V、AC127V、AC220V、AC380V
    剩余动作电流 30/100/200/500(mA)、100/300/500/1000(mA)
    不驱动时间 0.1S/0.3S/0.5S/0.8S或1S/2S/3S/5S
    额定剩余不动作电流 50%
    复归方式 手动复归、远程复归
    漏电动作时间 0.2S~2S
    触点形式 1组常开和1组常闭
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    JHOK-ZBL1安装尺寸图
    漏电继电器外形及安装尺寸图
    互感器外形及安装尺寸图
    电流互感器外形及安装尺寸图
    主要特点

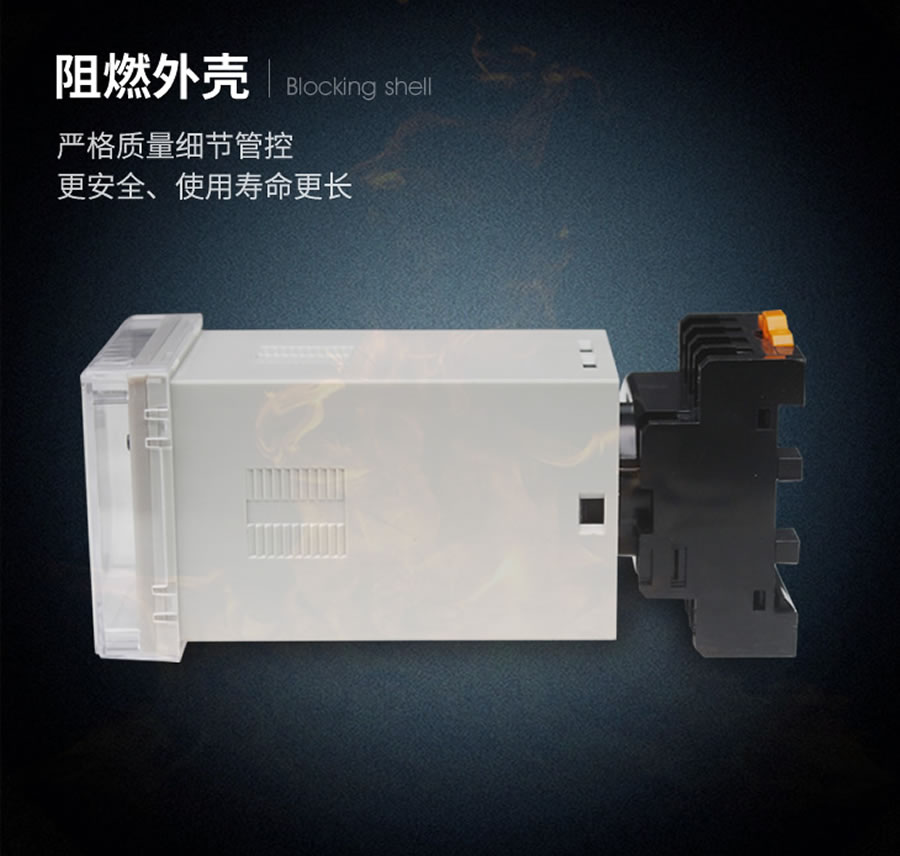

    JHOK-ZBL1阻燃壳体

    JHOK-ZBL1静态集成电路
