  • 一次消谐器RXQ-761和RXQ-760的介绍
  • 日期:2021.01.05    浏览:1172次

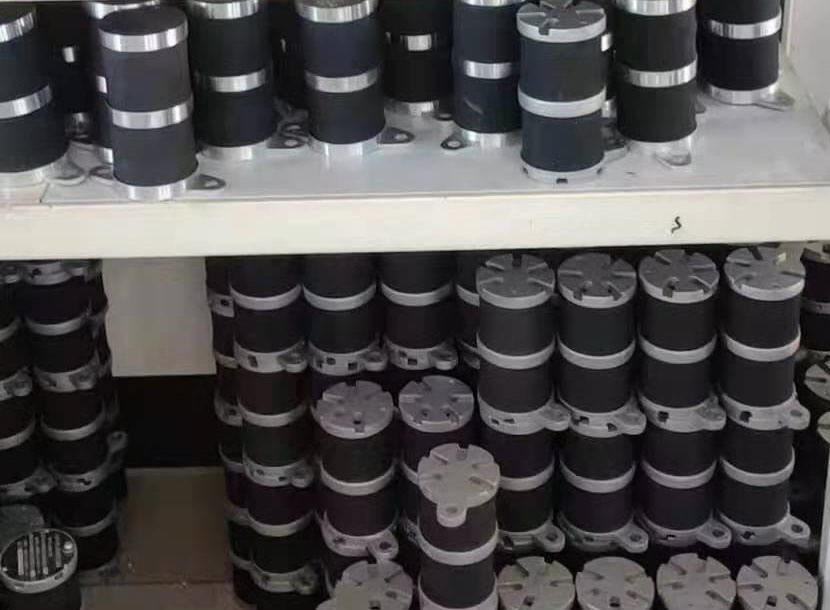

  • 一次消谐器RXQ-761,RXQ-760

    什么是一次消谐器

    消谐器(6-35KV)用于中性点不接地系统,阻尼由电压互感器引起的铁磁谐振,限制系统在一相接地或弧光接地时流过互感器高压绕阻的过电流,保护电压互感器免于烧坏,保护系统安全运行。其中上海聚仁电力的RXQ-760消谐器用于35KV电压等级、RXQ-761消谐器用于10KV电压等级

    RXQ-760、761一次消谐器原理

    其本质是一种高容量非线性电阻器,起阻尼与限流的作用。可以起到良好的限制电压互感器铁磁谐振的效果。 如果6~35kV电网中性点不接地,母线上Y0接线的PT一次绕组,成为该电网对地唯一金属性通道。电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT,此电流有可能将PT高压熔丝熔断。而安装了消谐器后,这种涌流将得到有效抑制,高压熔丝不再因为这种涌流而熔断。

    一次消谐器的特点

    1、 RXQ-760、761采用铜材料进行制作,铜的电气性能、散热性能均高于铝,并且熔点也近铝的二倍。更采用单片大通流非线性电阻片,消除了原多片并联结构的消谐器中通流不均匀现象,性能更加稳定。
    2、老式一次消谐器的通流能力仅为250mA,而PT高压熔丝一般为0.5A,这样可能导致大电流流过时消谐器先于PT而烧毁,而烧断时可能导致PT中性点不接地及其他事故。RXQ-760、761消谐器通流能力高达500mA,为原来的两倍多。
    3、消谐器针对弱绝缘PT提供带有D参数元件的消谐器(带D型),该元件可以有效限制消谐器两端电压,从而保护中性点绝缘。
    4、10kV高度不到10cm,尤其适合于PT柜及手车柜中安装。整个消谐器采用金属材料直接连接,无瓷套,无炸裂危险。
    5、直接采用交流参数表征消谐器参数来表示,直接反映真实运行情况,便于用户复测。
