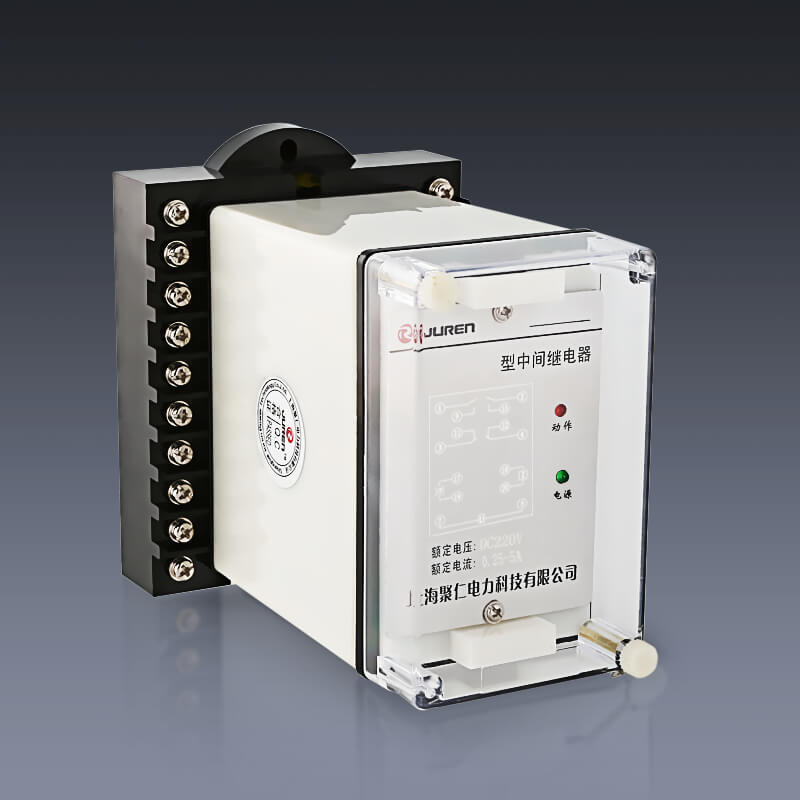

  • XJBZ-243保持中间继电器
  • 文章类别:XJBZ型保持中间继电器
  • 文章概述
  • 产品型号:XJBZ-243
    额定电压:48V、110V、220V(AC/DC)
    触点形式:2常开2转换
    安装结构:导轨或嵌入式插拔

  • 产品分类

    询价留言

    概述
    XJBZ-243中间继电器又称为防跳中间继电器或保持中间继电器,主要用于各种保护和自动化控制装置中,以增加保护和控制回路的触点数量以及触点容量等。XJBZ-243的安装结构为嵌入式插拔结构,接线方式可分为板前和板后接线。聚仁电力根据市场需求,推出了以导轨安装的防跳中间继电器,其特点比嵌入式插拔结构安装更方便、接线无简单、可多个拼接。
    XJBZ-243型号及其含义

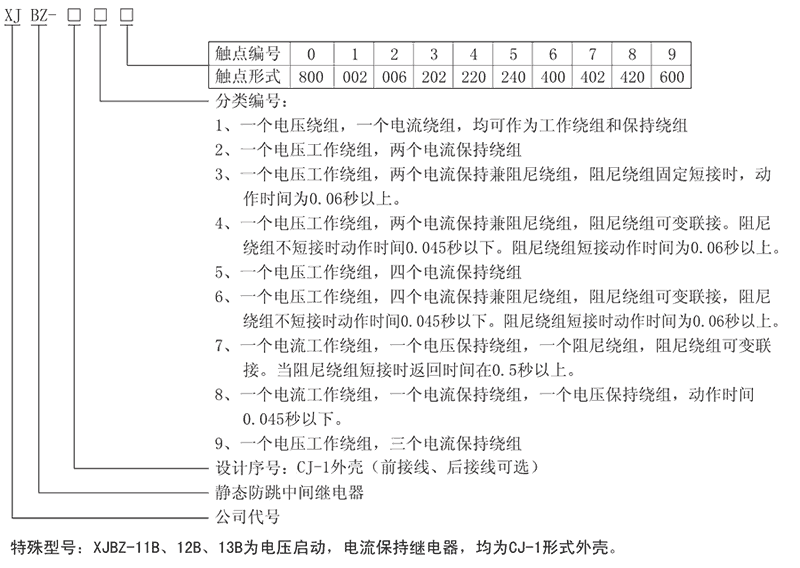

    XJBZ-243型号及其含义
    XJBZ-243主要特点
    ■可选用导轨式安装结构,体积小,安装方便。
    ■可电流、电压启动回路采用电子光隔启动,启动功耗小,启动电流0.25~5A通用。
    ■可辅助电源交直流通用。
    ■可采用多个进口小型密封继电器组成,功耗低发热小、动作时间快。
    ■可触点容量大。
    结构和工作原理
    XJBZ-243防跳中间继电器为电子控制模拟型继电器,所有原DZB线圈均采用电子线路模拟。当电压线圈加电(或电流线圈通过电流时),采用光耦隔离使密封中间动作。
    XJBZ-243触点形式及绕组类型
    型号 触点形式 绕组类型 额定电压
    XJBZ-213 2常开2转换 1个电压和1个电流绕组均可做为工作绕组或保持绕组 AC/DC:48V、110V、220V
    XJBZ-214 2常开2常闭 1个电压和1个电流绕组均可做为工作绕组或保持绕组 AC/DC:48V、110V、220V
    XJBZ-217 4常开2转换 1个电压和1个电流绕组均可做为工作绕组或保持绕组 AC/DC:48V、110V、220V
    XJBZ-226 4常开 1个电压工作绕组、2个电流保持绕组 AC/DC:48V、110V、220V
    XJBZ-228 4常开2常闭 1个电压工作绕组、2个电流保持绕组 AC/DC:48V、110V、220V
    XJBZ-233 2常开2转换 1个电压工作绕组、2个电流保持绕组兼阻尼绕组 AC/DC:48V、110V、220V
    XJBZ-243 2常开2转换 1个电压工作绕组、2个电流保持绕组兼阻尼绕组 AC/DC:48V、110V、220V
    XJBZ-257 4常开2转换 1个电压工作绕组、4个电流保持绕组 AC/DC:48V、110V、220V
    XJBZ-259 6常开 1个电压工作绕组、4个电流保持绕组 AC/DC:48V、110V、220V
    XJBZ-262 6转换 1个电压工作绕组、4个电流保持绕组兼阻尼绕组 AC/DC:48V、110V、220V
    XJBZ-278 4常开2常闭 1个电压保持绕组、1个电流工作绕组、1个阻尼绕阻 AC/DC:48V、110V、220V
    XJBZ-284 2常开2常闭 1个电压保持绕组、1个电流工作绕组、1个电流保持绕阻 AC/DC:48V、110V、220V
    XJBZ-290 8常开 1个电压工作绕组、3个电流保持绕阻 AC/DC:48V、110V、220V
    XJBZ-11B 3转换 1个电压工作绕组、3个电流保持绕阻 AC/DC:48V、110V、220V
    XJBZ-12B 3常开 1个电压工作绕组、3个电流保持绕阻 AC/DC:48V、110V、220V
    XJBZ-13B 2常开3转换 1个电压工作绕组、3个电流保持绕阻 AC/DC:48V、110V、220V
    接线图

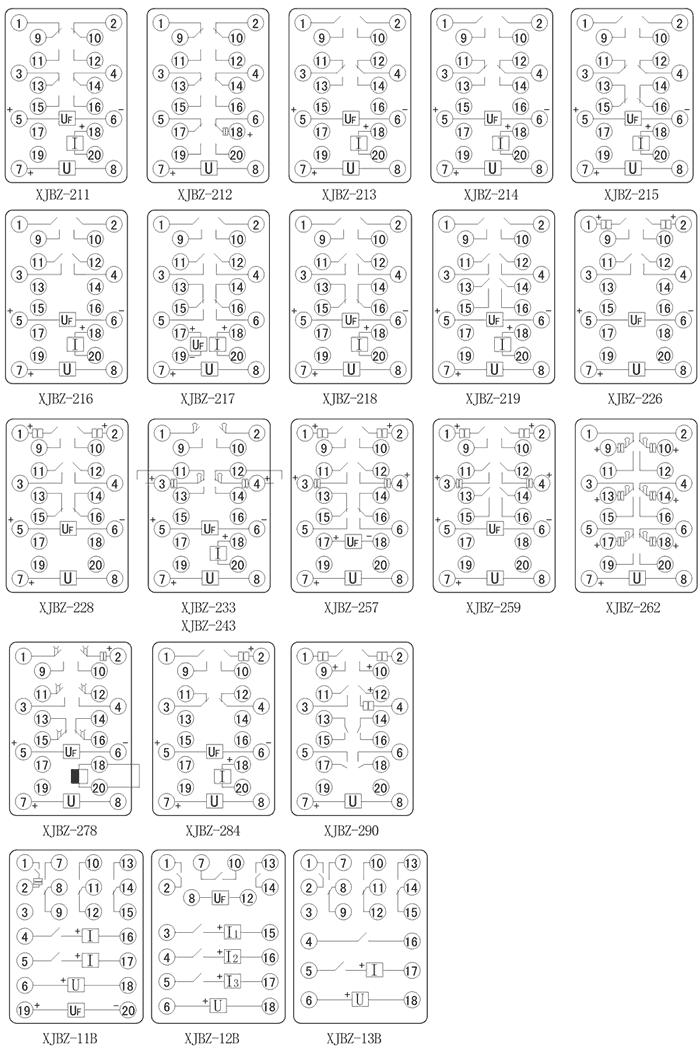

    XJBZ-243内部接线图
    XJBZ-243技术参数
    额定参数
    直流额定电压 48V、110V、220V可选
    交流额定电压 48V、110V、220V可选
    动作电压值 50%额定电压
    动作电流值 50%额定电流
    返回值 50%额定值
    功耗 电压绕组<1.W、电流绕组<2W、辅助电源<3W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    XJBZ-243阻燃壳体

    XJBZ-243静态集成电路

    XJBZ-243端子排接线

    XJBZ-243导轨条安装

    导轨安装结构
    XJBZ-243导轨安装结构外形尺寸
    XJBZ-243嵌入式插拔结构
    XJBZ-243嵌入式插拔安装结构
