    首页> 技术文章>中间继电器>ZJ2型延时中间继电器

    联系我们

  • ZJ2-1延时中间继电器
  • 文章类别：ZJ2型延时中间继电器
  • 文章概述
  • 产品型号：ZJ2-1
    产品类型：延时中间继电器
    动作类型：瞬时动作
    动作时间：小于等于0.05S
    触点形式：4常开1常闭

    • 产品分类

    询价留言

    ZJ2-1概述
    ZJ2-1继电器属于延时中间继电器，用于直流电路，作为扩大主保护继电保护控制范围，或提高触点容量。常见的型号有:ZJ2-1、ZJ2-2、ZJ2-3、ZJ2-4等。额定电压为12V、24V、48V、60V、110V、220V可选。
    ZJ2-1技术参数

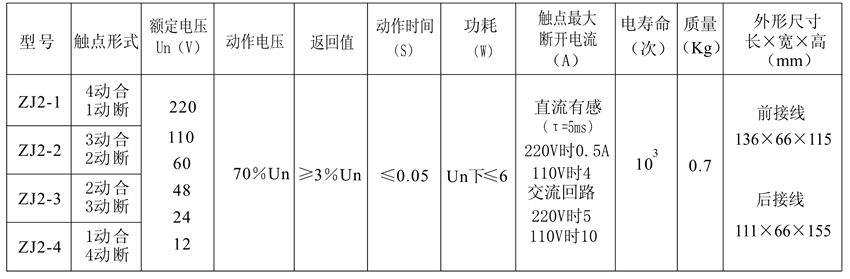

    ●触点形式和返回时间见下表 ZJ2-1触点形式表
    ●额定电压：12V、24V、48V、60V、110V、220V。
    ●触点形式：4常开1常闭、3常开2常闭、2常开3常闭、1常开4常闭。
    ●动作电压：小于等于70%额定电压。
    ●动作返回值：大于等于3%。
    ●动作时间：小于等于0.05S。
    ●功率消耗：不大于5W。
    ●热性能：当环境温度为 40℃ 时，继电器线圈长期耐受110%额定电压，其温升不超过65℃，当电压绕组无激励量时，电流绕组能承受3倍额定电流，历时5s，无电气和绝缘损坏。
    ●介质强度：继电器所有电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路 (无保持绕组)之间能耐受2kV (有效值)、 50Hz 的交流试验电压历时 1min 而无绝缘击穿或闪络现象。
    ●触点断开容量：在直流有感（τ=5ms）回路，U≤250V，I≤1A，为20W；在交流（cosφ=0.4）回路，U≤250V，I≤1A，为80VA。
    ●触点长期允许接通电流：5A。
    ●电寿命：5×104次。
    ●机械寿命：2.5×104次。
    ZJ2-1端子接线图
    ZJ2-1内部接线图
    ZJ2-1外形和开孔尺寸
    ZJ2-1安装尺寸图
