ZJB-611静态中间继电器

文章概述

产品型号：ZJB-611
功能类型：保持中间继电器
触点形式：4常开2转换
直流电压：24、48V、110V、220V可选
电流绕组：1个

ZJB-611概述

ZJB-611中间继电器为保持中间继电器，用于各种继电器保护和自动控制装置中，以扩充触点数和增加触点容量。此继电器为保持型中间继电器，ZJB-611解决了常规电磁型中间继电器110V和220V所用导线很细、匝数很多，存在容易断线、可靠性低、动作时间和返回时间长等缺点。

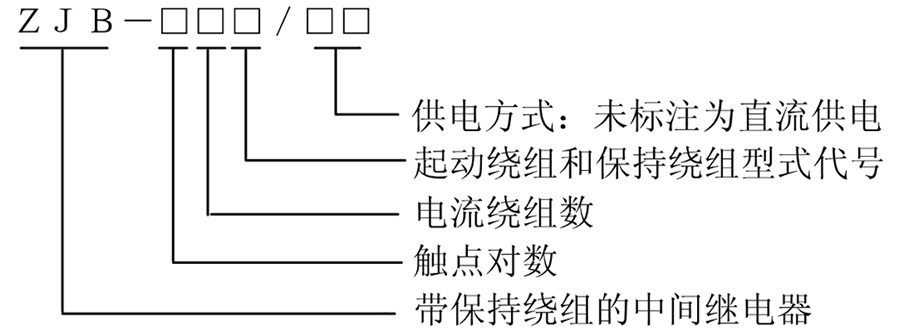

ZJB-611型号及含义

ZJB-611主要特点

●采用进口密封型继电器，防潮，防尘，不断线，可靠性高。
●ZJB-611为电压型快速中间继电器，动作和返回时间快。
●继电器动作后有灯光指示。
●中间继电器电气和机械寿命长。
●触点容量大，触点接触电阻小。
●绝缘耐压水平高。

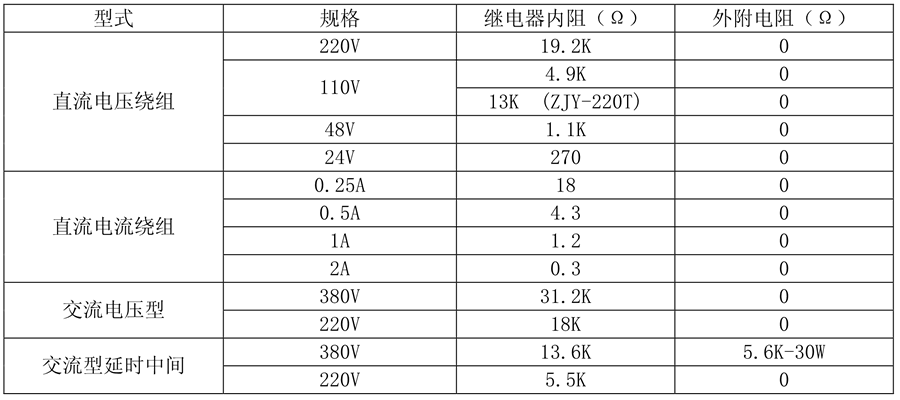

触点形式说明

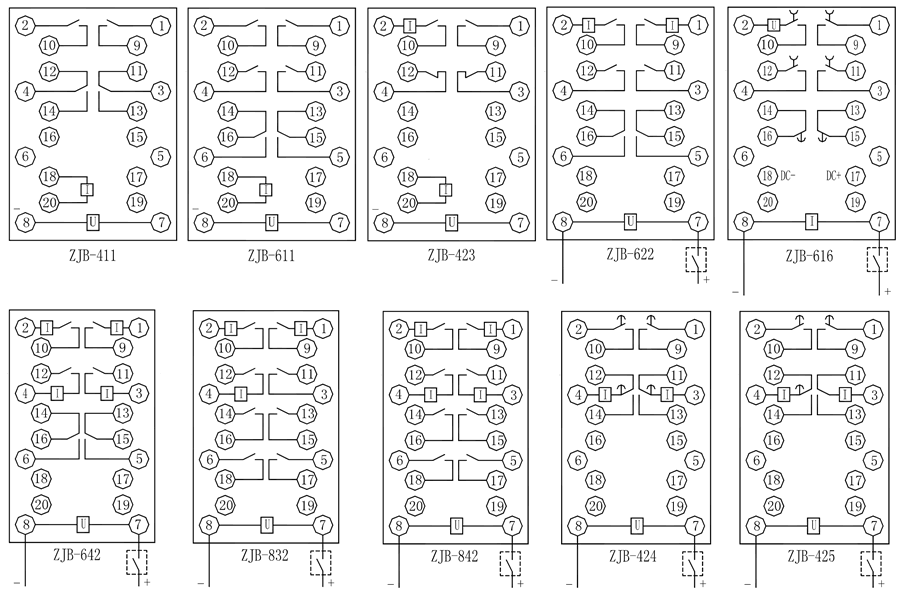

ZJB-611接线图

ZJB-611技术参数

动作值保持值和返回值
直流电压型	不大于70%额定电压，不小于50%额定电压
直流电流型	不大于70%额定电流，不小于40%额定电流
返回值	不小于5%额定值
ZJB-611动作时间和返回时间
动作时间	不大于20mS
返回时间	不大于20mS
较大功耗
直流电压型	220VDC 下，ZJS 系列不大于7W，其它不大于3W
交流电压型	220VAC 下，ZJS 系列不大于7VA，其它不大于3VA
直流电流型	不大于1.5W
触点较大容量
直流切断负载能力	直流250V 以下，τ=5ms，感性负载50W，阻性负载150W
交流切断负载能力	交流250V 以下，负载1200VA
允许长期接通电流	5A
绝缘性能
绝缘电阻	用1000V 摇表测量各引出端子对外壳锁紧螺钉之间的绝缘电阻不小于10MΩ
绝缘耐压	各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，历时一分钟无击穿
电气和机械寿命
电气寿命	触点在额定负荷下为一万次
机械寿命	触点在空载状态下为三百万次。
环境条件
环境温度	20±2℃
相对湿度	45%～75%
大气压力	86～106KPa
正常使用条件
环境温度	-10℃～+50℃
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
