ZZS-7/12分闸、合闸、电源监视继电器

文章概述

产品型号：ZZS-7/12
触点形式：1常开4常闭
动作延时：≤15ms
额定电压：24V、48V、110V、220V（AC/DC）

概述

ZZS-7/12分闸、合闸、电源监视综合控制装置又称为分合闸电源监视继电器，主要用于直流或交流操作的各种自动控制线路中，可以直接控制分闸、合闸回路，监视控制电源，并方便调节合闸延时，电源监视断电延时。

主要技术参数

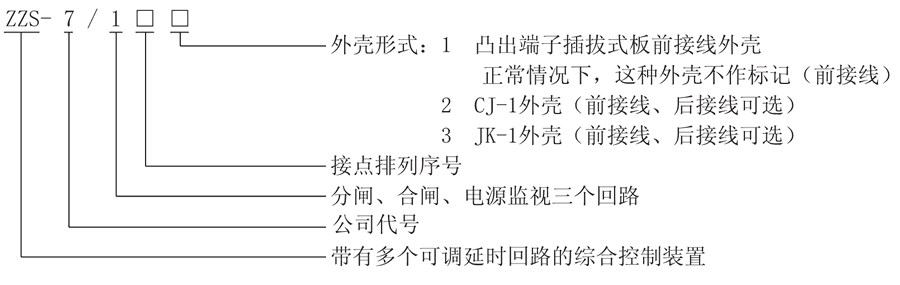

ZZS-7/12结构和工作原理

●体积小，功能强，非常适合安装于小型抽屉柜，和其它需要使用继电器的场所。
●ZZS-7/12出口控制中间采用进口高性能密封继电器，防潮、防尘、不断线、可靠性高，而且有电源指示及动作指示，电气寿命长，机械寿命长。

ZZS-7/12触点形式及返回时间

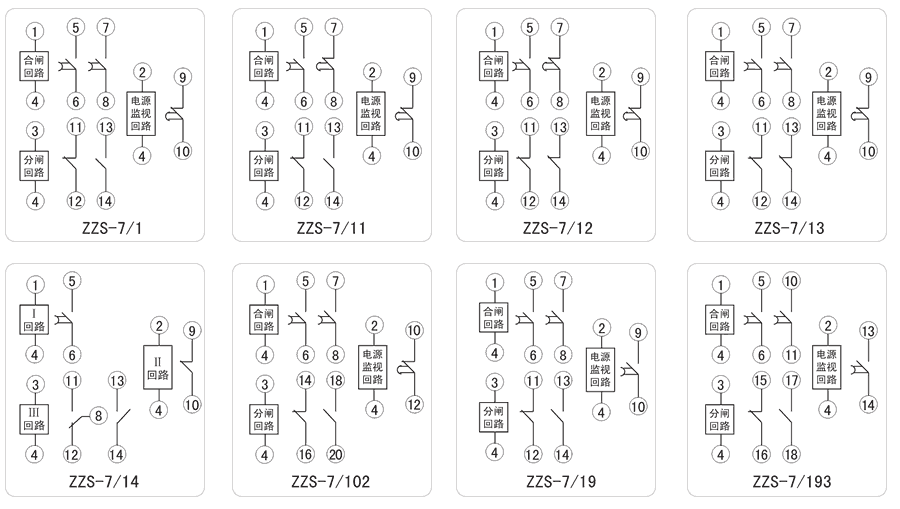

接线图

ZZS-7/12技术参数

额定参数
直流额定电压	24V、48V、110V、220V可选
交流额定电压	24V、48V、110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤75%额定电压
动作时间	≤15ms
返回延时	合闸回路≤15ms，其它回路15ms~2s可调
返回电压	≤20%
功耗	≤10W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
