  • ZZS-7G/23分闸、合闸、电源监视继电器
  • 文章类别:ZZS-7G型分合闸电源监视继电器
  • 文章概述
  • 产品型号:ZZS-7G/23
    触点形式:3常开1常闭1转换
    动作延时:≤15ms
    额定电压:24V、48V、110V、220V(AC/DC)

  • 产品分类

    询价留言

    概述
    ZZS-7G/23分闸、合闸、电源监视综合控制装置又称为分合闸电源监视继电器,主要用于直流或交流操作的各种自动控制线路中,可以直接控制分闸、合闸 回路,监视控制电源,并方便调节合闸延时,电源监视断电延时。
    主要技术参数

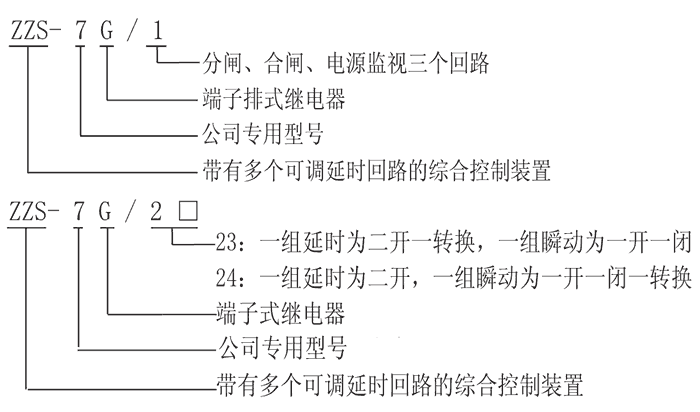

    ZZS-7G/23型号及其含义
    ZZS-7G/23结构和工作原理
    ●体积小,功能强,非常适合安装于小型抽屉柜,和其它需要使用继电器的场所。
    ●ZZS-7G/23出口控制中间采用进口高性能密封继电器,防潮、防尘、不断线、可靠性高,而且有电源指示及动作指示,电气寿命长,机械寿命长。
    ZZS-7G/23触点形式及返回时间
    型号 触点形式 动作延时 合闸返回延时 其它回路返回延时
    ZZS-7G/1 4常开2常闭 ≤15ms ≤15ms 15ms~2s可调
    ZZS-7G/23 3常开1常闭1转换 ≤15ms ≤15ms 15ms~2s可调
    ZZS-7G/24 3常开1常闭1转换 ≤15ms ≤15ms 15ms~2s可调
    接线图
    ZZS-7G/23内部接线图
    ZZS-7G/23技术参数
    额定参数
    直流额定电压 24V、48V、110V、220V可选
    交流额定电压 24V、48V、110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 ≤15ms
    返回延时 合闸回路≤15ms,其它回路15ms~2s可调
    返回电压 ≤20%
    功耗 ≤10W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    ZZS-7G/23阻燃壳体

    ZZS-7G/23静态集成电路

    ZZS-7G/23端子排接线

    ZZS-7G/23导轨条安装

    导轨安装结构
    ZZS-7G/23导轨安装结构外形尺寸
