  • JL-31电流继电器
  • 文章类别:JL型静态电流继电器
  • 文章概述
  • 产品型号:JL-31电流继电器
    触点形式:1常开1常闭
    整定范围:1~99.9A
    壳体结构:嵌入式插拔安装结构

  • 产品分类

    询价留言

    概述
    JL-31电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。JL-31采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点,提供直流辅助电源后完全可替代电磁型电流继电器,辅助电源采用开关电源变换,交直流通用,工作范围大,从100~300V均能可靠工作。
    型号及含义
    JL-31型号及其含义
    原理图

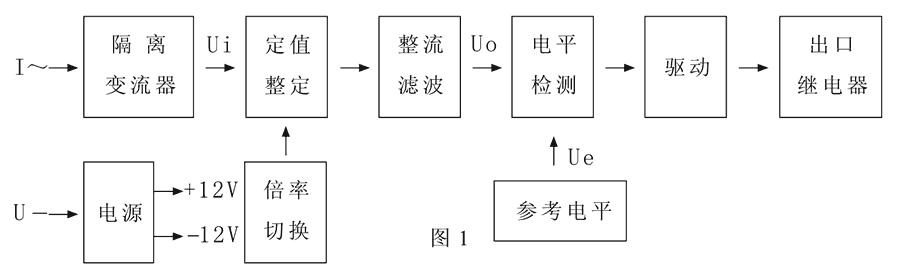

    JL-31电流继电器采用进口集成电路构成。被测量的交流电流I~经隔离变流器后,在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo低于参考电压,电平检测器输出正信号,驱动出口继电器,继电器处于动作状态,反之,若直流电压Uo高于参考电压Ue,电平检测输出负信号,JL-31处于不动作状态。原理如下图所示:

    JL-31工作原理图

    JL-31电流继电器整定范围和触点数量
    型号 电流整定范围 触点形式 额定电流 安装结构
    JL-11电流继电器 1~99.9A 1常开1常闭 5A 凸出式固定
    JL-12电流继电器 1~99.9A 2常开 5A 凸出式固定
    JL-13电流继电器 1~99.9A 2常闭 5A 凸出式固定
    JL-21电流继电器 1~99.9A 1常开1常闭 5A 凸出式插拔
    JL-22电流继电器 1~99.9A 2常开 5A 凸出式插拔
    JL-23电流继电器 1~99.9A 2常闭 5A 凸出式插拔
    JL-31电流继电器 1~99.9A 1常开1常闭 5A 嵌入式插拔
    JL-32电流继电器 1~99.9A 2常开 5A 嵌入式插拔
    JL-33电流继电器 1~99.9A 2常闭 5A 嵌入式插拔
    JL-41电流继电器 1~99.9A 1常开1常闭 5A 导轨式安装
    JL-42电流继电器 1~99.9A 2常开 5A 导轨式安装
    JL-43电流继电器 1~99.9A 2常闭 5A 导轨式安装
    接线图
    JL-31内部接线图
    JL-31技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 1.1倍整定值≤30ms,2倍整定值≤20ms
    返回系数 0.90~0.95
    返回时间 ≤27ms
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    JL-31阻燃壳体

    JL-31静态集成电路

    JL-31端子排接线

    JL-31导轨条安装

    导轨安装结构
    JL-31导轨安装结构外形尺寸
    凸出固定式安装结构
    JL-31凸出固定式安装结构
    凸出插拔式安装结构
    JL-31凸出插拔式安装结构
    嵌入插拔式安装结构
    JL-31嵌入插拔式安装结构
