    首页> 技术文章>中间继电器>DZB-100型保持中间继电器

    联系我们

  • DZB-115带保持中间继电器
  • 文章类别：DZB-100型保持中间继电器
  • 文章概述

  • 产品分类

    询价留言

    DZB-115概述
    DZB-100型继电器属于带保持中间继电器作为辅助继电器，用于直流操作回路中，以增加主保护的触点容量和数量。常见的型号为DZB-115、DZB-127、DZB-138等。其中DZB-15为电流动作电压保持中间继电器、DZB-127、DZB-138为电压动作电流保持中间继电器。

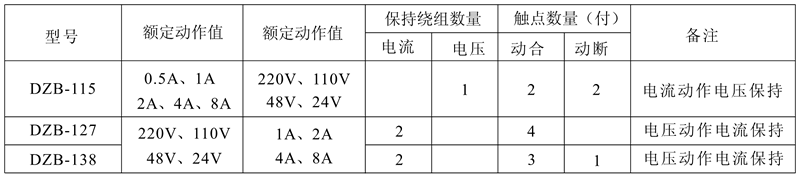

    DZB-115触点及规格
    DZB-115保持中间继电器触点及规格
    技术参数
    ●动作电压：为30%~70%额定值。
    ●动作电流：不大于80%额定值。
    ● 返回值：不小于额定值的5%。
    ● 保持值：保持电流不大于80%；DZB-138保持电流不大于65%；保持电压不大于70%。
    ● 动作时间：在额定值下不大于45ms. ● 返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms. ● 功率消耗：不大于7W。
    ● 介质强度：产品各导电端子连在起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电历时1分钟试验而无绝缘击穿或闪络现象。
    ●触点长期允许接通电流：5A。
    ●触点断开容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，触点的断开容量为50W。
    ●电寿命：5×103次。
    ●机械寿命：2.5×104次。

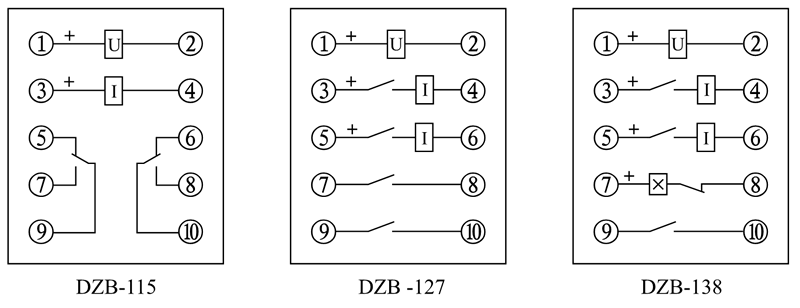

    DZB-115端子接线图
    DZB-115内部接线图
    DZB-115板前接线
    DZB-115板前接线外形尺寸和安装尺寸图
    DZB-115板后接线
    DZB-115板后接线外形尺寸和安装尺寸图
    DZB-115端子图
    DZB-115端子图
